半導体
インターフェースIC
イーサネットインターフェイスIC
イーサネットスイッチIC Microchip
RS品番:
111-5724
メーカー型番:
LAN9355I/PT
メーカー/ブランド名:
Microchip
イーサネットインターフェイスIC の一覧へ
在庫切れ
Add to Basket
個
購入
部品表に保存
単価: 購入単位は 個
¥1,124.00
(税抜)
¥1,236.40
(税込)
個
単価
1 +
¥1,124.00
梱包形態
個包装
プロダクションパッケージ(返品不可)
RS品番:
111-5724
メーカー型番:
LAN9355I/PT
メーカー/ブランド名:
Microchip
データシート
その他
詳細情報
仕様
Datasheet
LAN9355 3-Port 10/100 Managed Ethernet Switch with Dual MII/RMII/Turbo MII
RoHSステータス: 適合

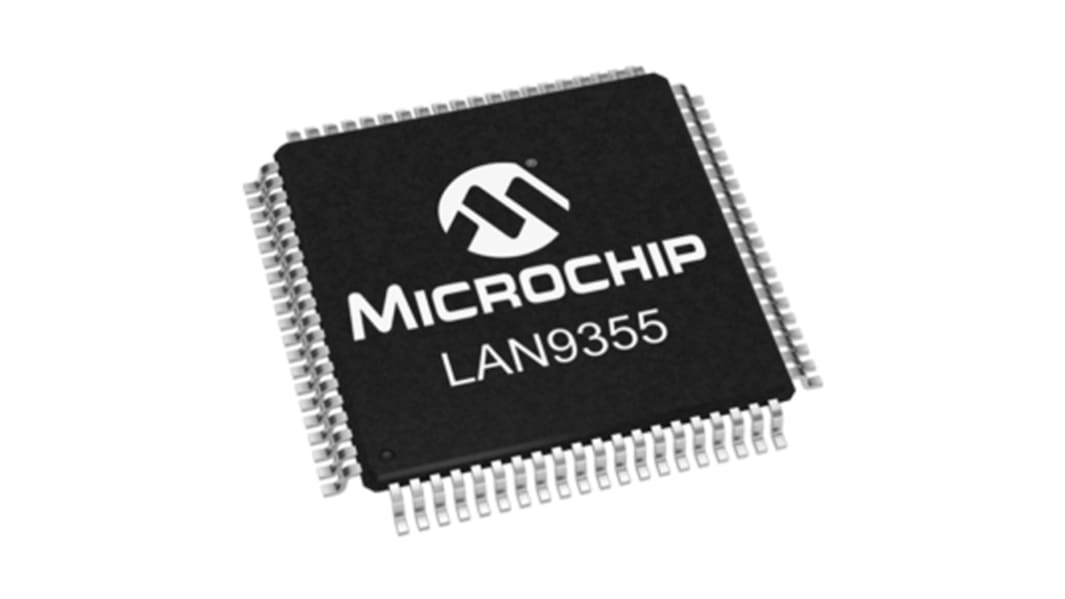

LAN9355 3ポート10/100イーサネットスイッチ
Microchip LAN9355は、RMII搭載の高性能3ポート10/100マネージドイーサネットスイッチICです。
Microchip LAN9355は、高性能の3ポート10/100マネージドイーサネットスイッチICです。このデバイスは、デュアルMII / RMII / Turbo MIIをサポートし、最大200 Mbpsのネットワーク速度を実現します。
このデバイスは、ホストSoCにMII/RMII/Turbo MIIインターフェイスを介して単一のPHY接続を模倣する仮想PHY機能を備え、ソフトウェア開発を簡素化できます。この機能により、システム設計者は、単一のPHYスイッチとイーサネットスイッチを交換して、同じソフトウェアドライバから複数のSKUを作成できます。
LAN9355は、スイッチファブリック、パケットバッファ、バッファマネージャ、MAC、PHYトランシーバ、シリアル管理など、10/100スイッチシステムのすべての機能を統合しています。IEEE 1588v2は、組み込みハードウェアタイムスタンプユニットを介してサポートされており、エンドツーエンドおよびピアツーピアの透過的なクロックをサポートしています。
特長
IEEE 802.1Q VLANサポート(最大16 VLANグループ)
IEEE 1588-2008ハードウェアタイムスタンピングユニット
Turbo MIIインターフェイス経由で最大200 Mbpsのネットワーク速度
IEEE 802.3az Energy Efficient Ethernet(EEE)準拠
Wake on LAN (WoL)対応
マルチキャストパケットフィルタリング用のIGMP v1/v2監視
I2CTMインターフェイス経由でオプションのEEPROM又は外部CPUシリアル管理をサポート
複数のスイッチポートをシングルポートPHYとして模倣することで、ソフトウェア開発を簡素化するバーチャルPHY機能
包括的な電源管理機能
ケーブル診断サポート
単一の3.3 V電源を必要とする内蔵レギュレータ
ポートあたり42個のMIBカウンタで効率的なネットワーク管理を実現
イーサネット通信 - Microchip
特性
インターフェース
スイッチIC
ネットワークインターフェイス
MDI.MDIX,MII,MIIM,RMII, Turbo MII
データレート
10 Mbps, 100Mbps
ファイバーサポート
あり
ポート数
3
実装タイプ
表面実装
VLANサポート
あり
パッケージタイプ
TQFP-EP
ピン数
80
標準動作供給電圧
1.2 V、3.3 V
寸法
12 x 12 x 1.05mm
動作温度 Min
-40 °C
動作温度 Max
+85 °C
