- RS品番:
- 546-0205
- メーカー型番:
- 188-39011D
- メーカー/ブランド名:
- Vero Technologies
5 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は 個
¥41,676.00
(税抜)
¥45,843.60
(税込)
個 | 単価 |
1 - 2 | ¥41,676.00 |
3 - 29 | ¥38,471.00 |
30 - 39 | ¥35,265.00 |
40 - 49 | ¥32,058.00 |
50 + | ¥28,852.00 |
- RS品番:
- 546-0205
- メーカー型番:
- 188-39011D
- メーカー/ブランド名:
- Vero Technologies
その他
- COO(原産国):
- GB
詳細情報

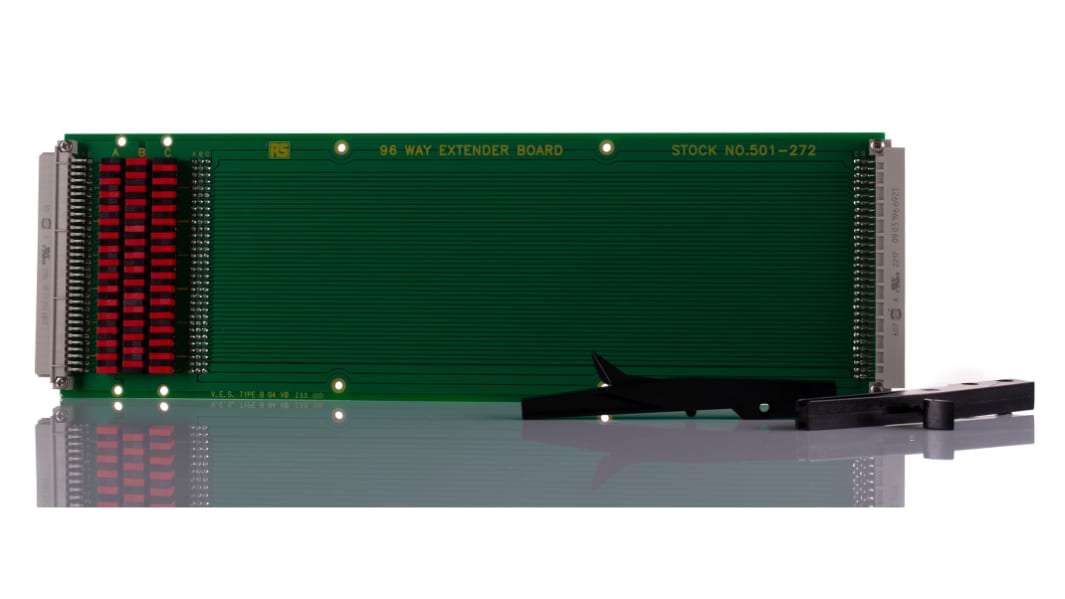

金属製穴の付いたエクステンション
この PTH 拡張ボードシリーズには、標準とスーパーの 2 つの組み合わせがあります。
標準の 64 / 64 シリーズは、 DIN コネクタ(前面と背面)で組み立てられ、イジェクタレバーが付属しています。スーパータイプは 96 / 96 コネクタを備え、標準延長ピースすべてに加え、金めっきラッピング端子、接続パッド、及び DIN ロジックアナライザ逆接続コネクタが付属しています。
高さは、中間プレートを追加することで、 3U の倍数で拡張できます。
奥行 160 mm 及び 220 mm のシステムに対応
電圧と電流は、完全なスーパータイプのアセンブリ、又はトラックの単純な分割とピンの取り付けによって測定でき、接続ジャンパスイッチを追加できます。
標準の 64 / 64 シリーズは、 DIN コネクタ(前面と背面)で組み立てられ、イジェクタレバーが付属しています。スーパータイプは 96 / 96 コネクタを備え、標準延長ピースすべてに加え、金めっきラッピング端子、接続パッド、及び DIN ロジックアナライザ逆接続コネクタが付属しています。
高さは、中間プレートを追加することで、 3U の倍数で拡張できます。
奥行 160 mm 及び 220 mm のシステムに対応
電圧と電流は、完全なスーパータイプのアセンブリ、又はトラックの単純な分割とピンの取り付けによって測定でき、接続ジャンパスイッチを追加できます。
PC / VME バスボード
PC互換プロトタイピングボード
BS4584 part 3又は16に適合するガラスエポキシ素材で製造されているプロトタイピングボード。 カードの厚さは1.6 mmです。 銅は305 g/m²(1 oz/ft²)です。 エッジコネクタフィンガーは、1.5 ミクロンの厚さに金めっき。 直径1.0 mm(0.040インチ) の穴が2.54 mm(0.1インチ)ピッチで開いています。
マイクロボードパターン
カードのコンポーネント側に、最大遮蔽及びグリッチなしの高速動作のための穴開きアース面と完全なはんだマスク保護が組み込まれています。
仕様
特性 | |
---|---|
タイプ | エクステンダボード |
コンタクト数 | 96 |
材質 | エポキシ樹脂ガラス積層 |
銅箔厚さ | 35μm |
FRグレード | FR4 |
厚さ | 1.6mm |
幅 | 160 mm, 220mm |
