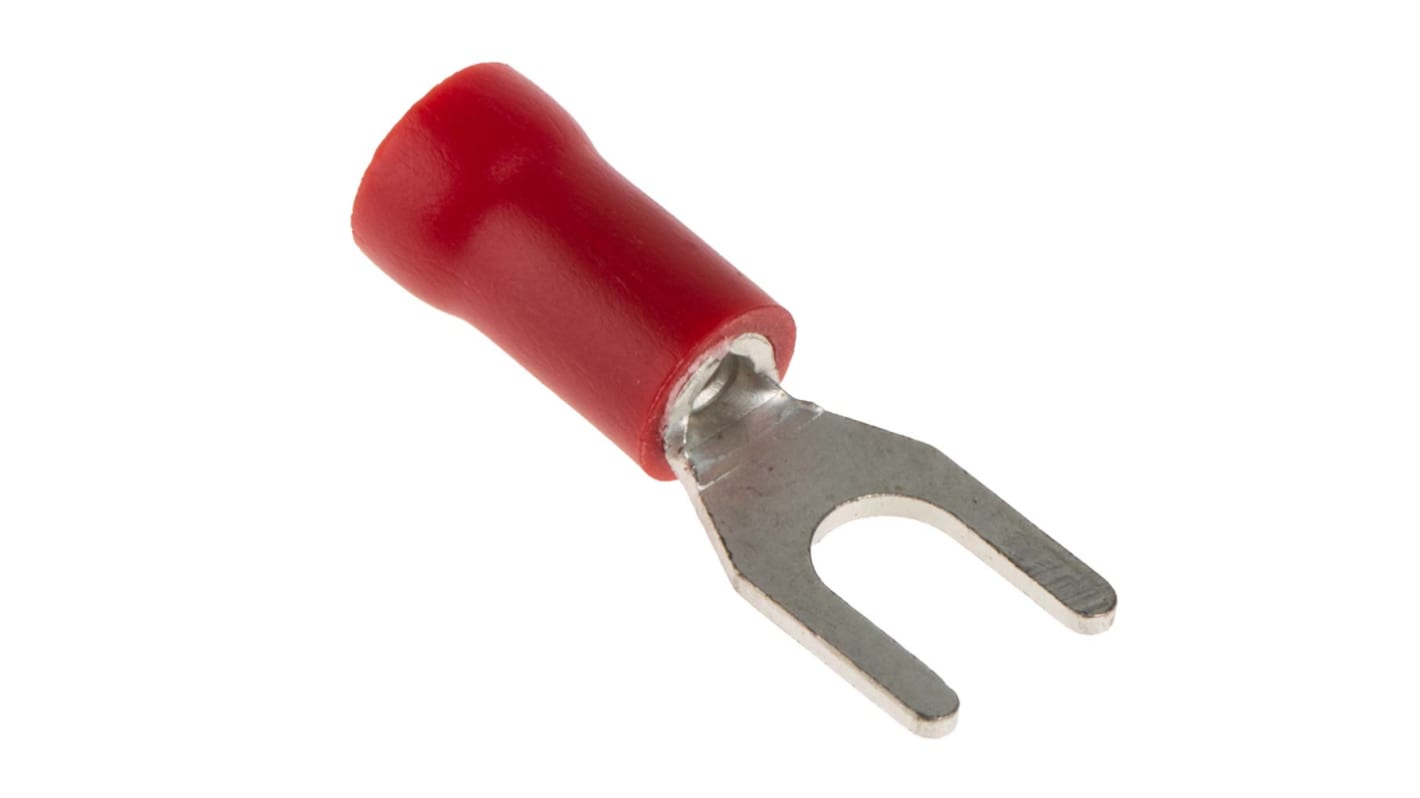

RS PRO Y形圧着端子 絶縁, スタッドサイズ M3.5, 赤 22 AWG to, 16 AWG ビニール

フォーク端子 の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋100個入り) 小計：*

￥5,557.00

(税抜)

￥6,113.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 61,900 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個
単価
購入単位毎合計*
100 - 400￥55.57￥5,557
500 - 2400￥49.99￥4,999
2500 - 4900￥44.54￥4,454
5000 - 9900￥38.96￥3,896
10000 +￥33.37￥3,337

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
534-272
メーカー/ブランド名:
RS PRO
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

RS PRO

プロダクトタイプ

Y型圧着端子

絶縁

絶縁

幅

6.4mm

絶縁材

ビニール

適合電線サイズmm2 Min

0.5mm²

適合電線サイズAWG Min

22AWG

適合電線サイズAWG Max

16AWG

適合電線サイズmm2 Max

1.5mm²

リード間隔

20mm

スタッド径

M3.5

フック

いいえ

色

赤

コンタクトポイント材質

錫

接触オペレーション

銅

規格 / 承認

No

厚さ

0.8mm

COO（原産国）:
TW

RS Pro 絶縁圧着スペードコネクタ、 0.5 mm ² ～ 1.5 mm ² 、 22 AWG ～ 16 AWG 、 M3.5 スタッドサイズビニール、赤


このRS PRO絶縁圧着スペードコネクタは、ねじやスタッドの配線を接続するのに適しています。通信や電子工学などの産業用途で一般的に使用されています。

このコネクタの赤色は目を引くため、特定の接続をすばやく識別できます。ビニール及びナイロン絶縁スリーブのフレア設計により、挿入が簡単です。コネクタを所定の位置に固定するには、はんだ付け不要でコネクタの端を圧着するだけです。高導電性銅コンタクトにより、信頼性の高い電気伝送と耐久性の高い接続を実現します。

汎用性のため、このコネクタは、サイズが22 → 16 AWG (米国ワイヤゲージ)のワイヤでの使用に適しています。このコネクタは、端子台、配線ハーネス、電気パネルと併用します。

特長と利点


  • 赤色

  • コンタクト材質：銅

  • スズめっきコンタクト

  • 絶縁

  • ビニール絶縁材

  • 最大ワイヤサイズ（ AWG ）は 16 AWG です

  • 最大ワイヤサイズ（ mm ² ）は 1.5 mm ² です

  • 最小ワイヤサイズ（ AWG ）は 22 AWG です

  • 最小ワイヤサイズ（ mm ² ）は 0.5 mm ² です

  • 全長： 20 mm

  • M3.5 スタッドサイズ

  • 厚さ： 0.8 mm

  • 幅： 6.4 mm
