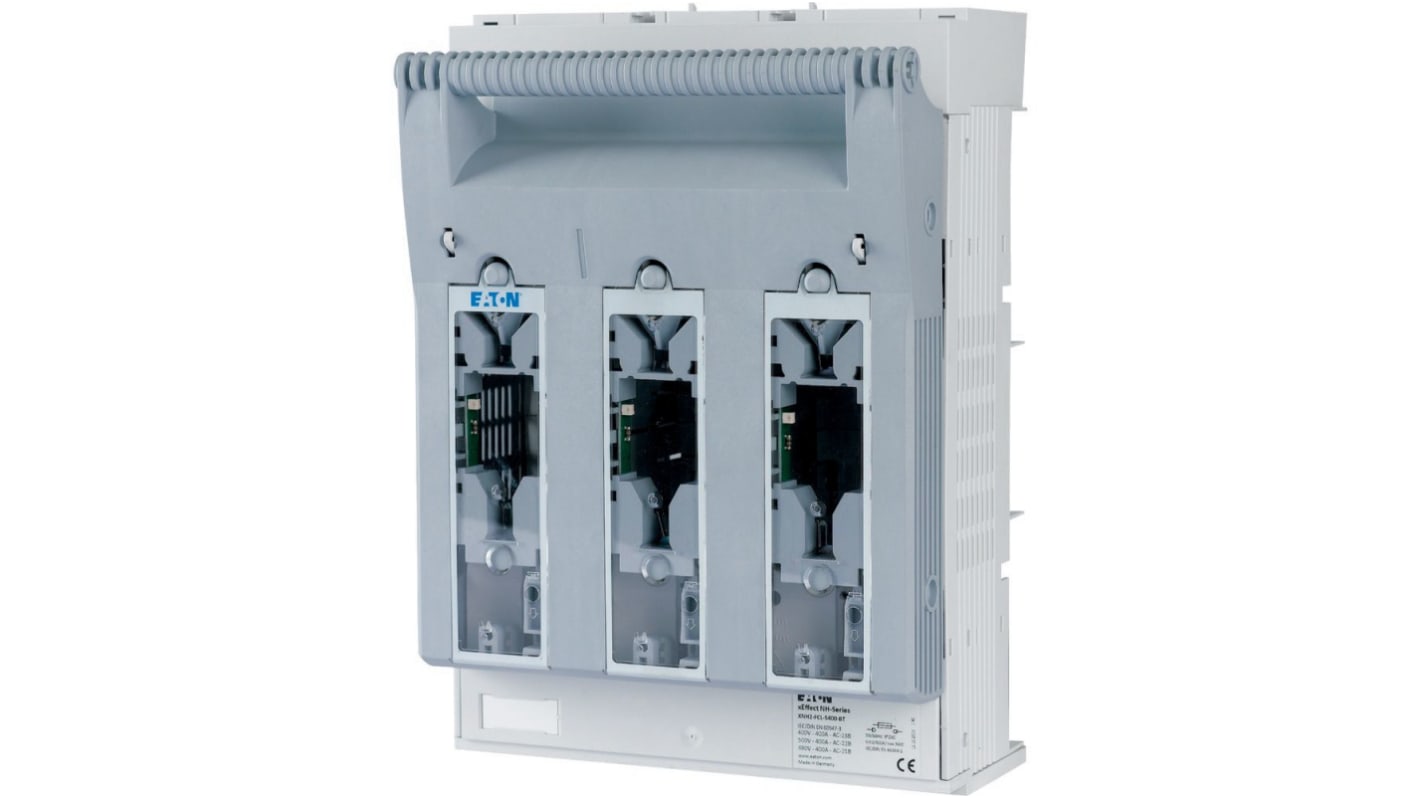

Eaton ヒューズホルダ 400 A NH2 Fuse 3極

このヒューズホルダは、産業用スイッチギア内のバスバーシステムで使用するNH2ヒューズリンクを収容するように設計された3極デバイスです。ヘビー銅導体用のフロントアクセスアクチュエーションとボックス端子接続を備え、ビジュアルヒューズ監視が必要なパネルやバスバー配置に簡単に取り付けることができます。

• 高電流回路向けの定格連続電流: 400 A
• 高いシステム電圧に対して最大800 V acの絶縁に耐える
• コンディショニングされた短絡定格は120 kAで、故障耐性を実現
• スライド式検査窓により、安全な電圧検証が可能
• ボックス端子は、大型導体用の95～300 mm2のシングルラグに対応
• メンテナンス中のIP10/IP2XCステートで保護等級IP20

• NH2ヒューズリンクを備えた産業用パネル配電に最適
• スイッチギアの60 mmバスバーシステムへの統合に最適
• 製造工場の高電流フィーダーと併用
• ビジュアルヒューズ表示が必要な前面取り付けに最適

95 → 300 mm2のシングルケーブルラグをサポートし、より線ケーブルの範囲は、端子構成に応じて25 → 240 mm2です。

トリガヒューズリンクの光信号を提供するため、オペレータは前面からヒューズが破損したことを識別できます。

60 mm間隔のバスバーに垂直又は水平に取り付けることができます。

通常の使用条件での周囲動作温度範囲は-25°C～55°Cです。
