Name: Eaton ヒューズホルダ 630 A NH3 3極
Brand: Eaton
SKU: 127-402
Price: 199463.00 JPY
Availability: InStock

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Eaton
	プロダクトタイプ	ヒューズホルダ
	極数	3
	材質	ポリアミド
	IP保護等級	IP2XC, IP10, 保護等級：IP20
	適合ヒューズサイズ	NH3
	動作温度 Min	-5°C
	動作温度 Max	55°C
	規格 / 承認	IEC/EN 61439, RoHS
	シリーズ	XNH3
	終端処理	クランプ

	すべて選択
	ブランド Eaton
	プロダクトタイプヒューズホルダ
	極数 3
	材質ポリアミド
	IP保護等級 IP2XC, IP10, 保護等級：IP20
	適合ヒューズサイズ NH3
	動作温度 Min -5°C
	動作温度 Max 55°C
	規格 / 承認 IEC/EN 61439, RoHS
	シリーズ XNH3
	終端処理クランプ

RoHSステータス: 対象外

COO（原産国）:: DE

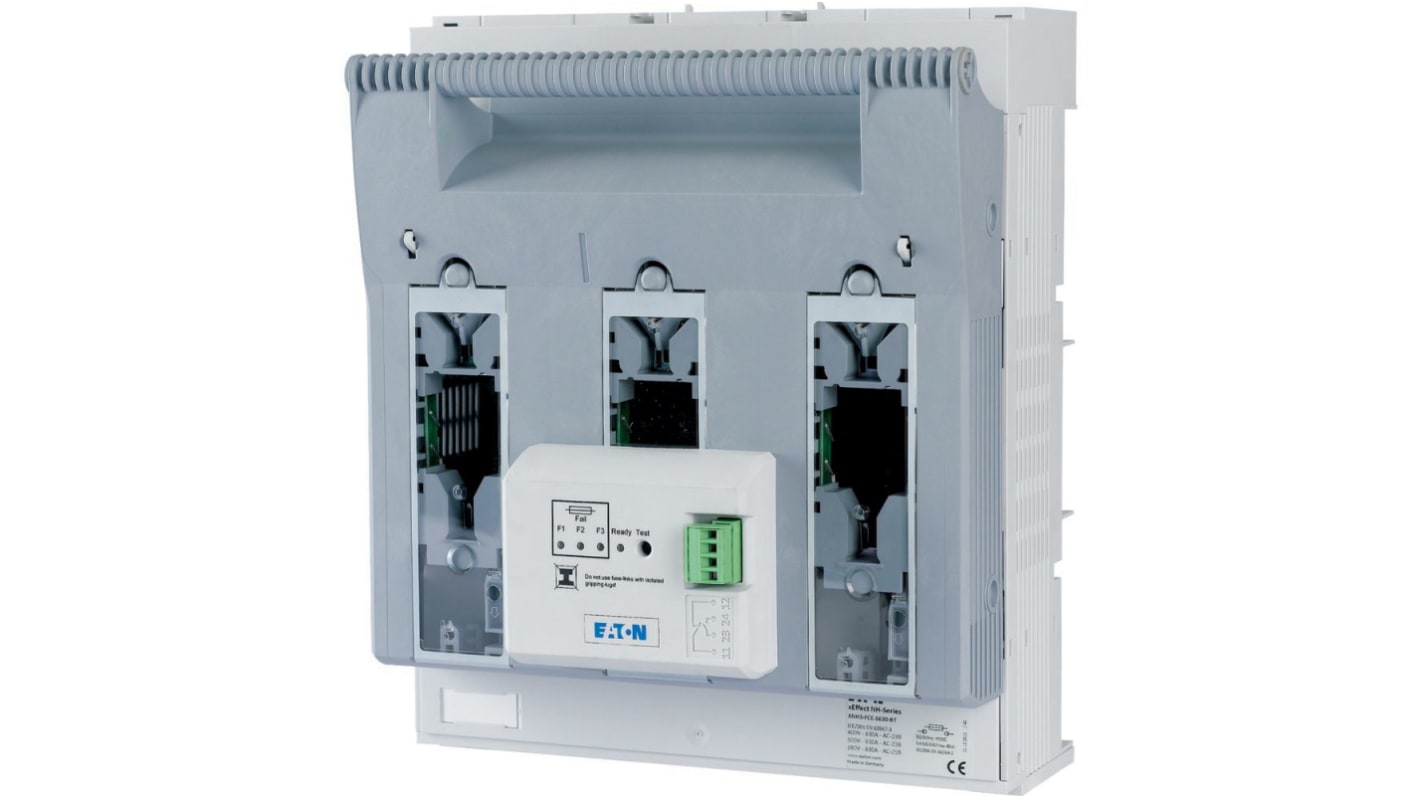

Eaton xEffectシリーズヒューズホルダ、630 A電流、800 V電圧 - 183082 XNH3-FCE-S630-BT

このヒューズホルダは、バスバーシステムと統合し、産業用スイッチギアに密閉型NH3ヒューズを取り付けるように設計された3極デバイスです。ヒューズリンクの電子監視、カバーグリップによる前面作動、ボックス端子接続により、オートメーションや電気設備での高電流配電を実現します。

特長

• 630 Aの定格電流により、高負荷回路をサポート
• 800 Vの絶縁により、高いシステム電圧に耐える
• 電子ヒューズ監視により、リモート故障表示が可能
• 120 kAの条件短絡定格により、過酷な障害に耐えることができます
• フレームクランプメイン接続により、確実な電流経路を簡素化
• IP20の前面保護により、安全な操作アクセスを実現

用途

• スイッチボードのバスバー取り付け型配電に最適
• 工場での大型モータフィーダーの制御に最適
• 主電源保護スキーム用NH3ヒューズリンクと併用
• オートメーションパネルの配電に使用可能
• 産業用制御装置アセンブリへの改良に最適

どのような端子タイプと導体サイズに対応しますか?

ボックス端子およびクランプタイプの接続により、95 mm 2 ～ 300 mm 2 の撚り線ケーブルおよび M10 フランジボルトを備えた最大56 mm幅の銅バスバーラグに対応します。

このデバイスは、ヒューズのステータスと障害をどのように表示しますか?

このユニットには、リレー、1つの緑色LED、個々の極表示用の3つの赤色LED、およびリレー検証用のテストボタンが搭載されています。

どのような環境および取り付けに関する制限が適用されますか?

ハロゲンフリーで、60 mmバスバーの垂直または水平取り付けに適しており、-25°C～55°Cの周囲温度範囲で動作し、最高定格動作温度は70°Cです。

電気的耐久性と機械的寿命の数値はどのようなものが適用されますか?

電気的耐久性は200回で、スイッチング動作の機械的寿命は800回です。

パネル設計者にとって重要な安全および絶縁パラメータは何ですか?

定格絶縁電圧: 800 V ac、インパルス耐性: 8 kV、システム電圧に応じて過電圧カテゴリII/III

クリーピング抵抗はCTI600です。

Eaton ヒューズホルダ 630 A NH3 3極
