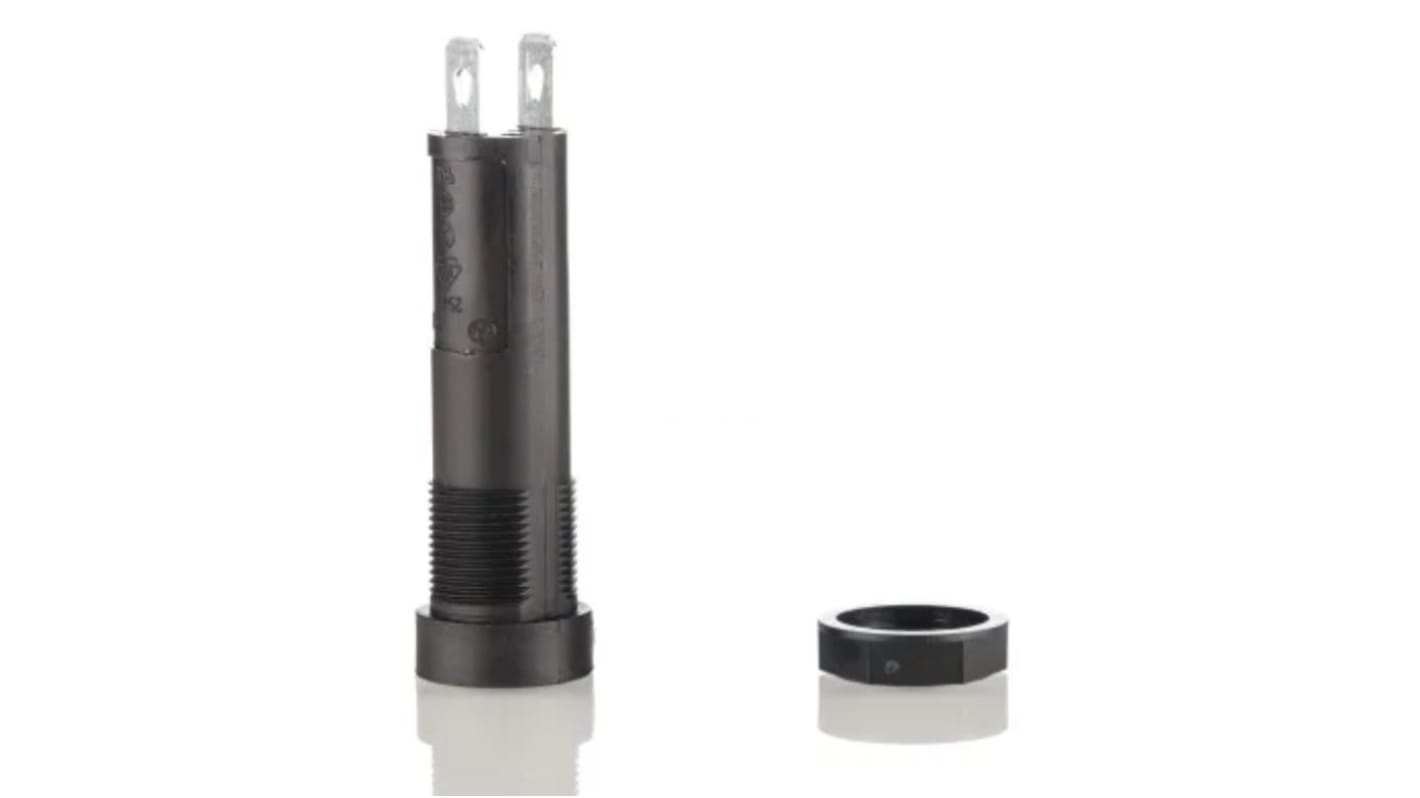

Wickmann パネル取り付けヒューズホルダ 16A 6.3 x 32 mm 25V
- RS品番:
- 360-7238
- メーカー型番:
- 80000000005
- メーカー/ブランド名:
- Wickmann
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋5個入り) 小計：*
￥2,123.00
(税抜)
￥2,335.30
(税込)
3,000円を超える注文については、送料無料
在庫限り
- 650 は海外在庫あり（最終在庫）
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 5 - 120 | ￥424.60 | ￥2,123 |
| 125 - 1245 | ￥387.80 | ￥1,939 |
| 1250 - 2495 | ￥346.80 | ￥1,734 |
| 2500 - 4995 | ￥306.60 | ￥1,533 |
| 5000 + | ￥263.20 | ￥1,316 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 360-7238
- メーカー型番:
- 80000000005
- メーカー/ブランド名:
- Wickmann
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Wickmann | |
| プロダクトタイプ | パネル取り付けヒューズホルダ | |
| 材質 | 熱可塑性樹脂ポリアミド66 | |
| IP保護等級 | IP40 | |
| 適合ヒューズサイズ | 6.3 x 32 mm | |
| 動作温度 Min | -25°C | |
| 動作温度 Max | 70°C | |
| 規格 / 承認 | IEC 60127-6, CSA C22.2. No.39, UL 512 | |
| キャップスタイル | バヨネットジョイント | |
| シリーズ | 800 | |
| 保護カテゴリ | PC2 | |
| 接触オペレーション | 銅合金 | |
| 終端処理 | はんだ | |
| すべて選択 | ||
|---|---|---|
ブランド Wickmann | ||
プロダクトタイプ パネル取り付けヒューズホルダ | ||
材質 熱可塑性樹脂ポリアミド66 | ||
IP保護等級 IP40 | ||
適合ヒューズサイズ 6.3 x 32 mm | ||
動作温度 Min -25°C | ||
動作温度 Max 70°C | ||
規格 / 承認 IEC 60127-6, CSA C22.2. No.39, UL 512 | ||
キャップスタイル バヨネットジョイント | ||
シリーズ 800 | ||
保護カテゴリ PC2 | ||
接触オペレーション 銅合金 | ||
終端処理 はんだ | ||
WICKMANN衝撃保護、パネル取り付け
完全なヒューズホルダボディシステムには、適切なサイズのホルダボディとキャップが1つ必要です。最大電流: 10 A @ 250 V (6. 3 x 32 mm)、6. 3 A @ 250 V (5 x 20 mm)
PC2への保護
ポリアミドボディ、パネル背面奥行き42 mm
パネル取り付け
感電に対する保護カテゴリ、PC1: 感電に対する一体型保護はありません。設計者は、必要に応じて機器の感電に対する保護を追加する必要があります。PC2: 感電に対する保護を搭載しています。ヒューズホルダーは、完全に組み立てられた状態において、ヒューズキャリアまたはヒューズが装着されていない場合、およびヒューズを装着したヒューズキャリアの挿入や引き抜き時においても、IEC 529規格の試験指が充電部に接触できない構造とします。PC3:感電に対する完全保護。ヒューズホルダーは、充電部に接触できない構造でなければなりません 完全に組み立てられた場合、ヒューズキャリアやヒューズがない場合、ヒューズキャリアを挿入または取り外す場合、直径1 mmのIEC529硬質テスト配線に適合します。
Approvals
VDE、セムコ、UL、CSA
