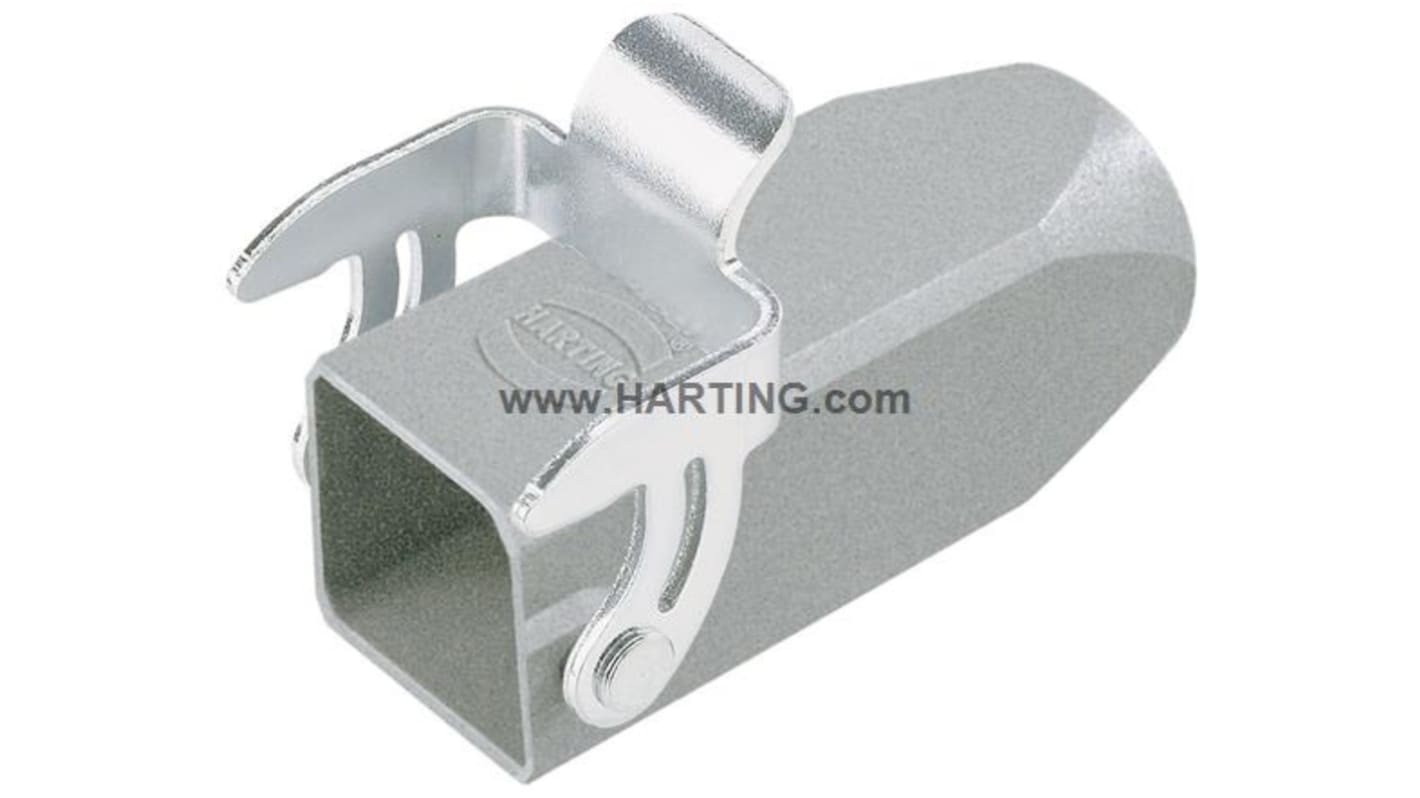

HARTING ヘビーデューティ電源コネクタフード Han Aシリーズ 09200031750

Han A金属製標準フード / ハウジング及びカバーには、シングル又はダブルレバーロックシステム機構、ストレート又は角度付き、高レベル又は低レベルの各タイプが用意されています。

金属又はプラスチック製ボディ
バルクヘッド又は表面実装ハウジングに固定するためのシングル又はダブルロックレバータイプを用意

• 品番114-8024: トップエントリプラスチック製フード、PG11サイズ3A
• 品番181-0612: サイドエントリプラスチック製フード、PG11サイズ3A
• 品番181-0606: トップエントリ金属製フード、PG11サイズ3A
• 品番181-0599: サイドエントリ金属製フード、PG11サイズ3A
• 品番473-1736: M20トップエントリプラスチック製フード3A
• 品番473-1742: M20サイドエントリプラスチック製フード3A
• 品番473-1714: M20トップエントリ金属製フード3A
• 品番473-1720: M20サイドエントリ金属製フード3A
• 品番114-7734: 表面実装プラスチック製ハウジングPG11 3A
• 品番313-6562: パネル取り付け金属製ハウジングPG11サイズ3A
• 品番129-2755: トップエントリパネル取り付けプラスチック製ハウジング3A
• 品番364-0819: サイドエントリパネル取り付けプラスチック製ハウジング3A
• 品番181-0729: ストレートパネル取り付け金属製ハウジング3A
• 品番235-6478: サイドエントリパネル取り付け金属製ハウジング3A
• 品番181-0628: プラスチック製カップリングフードPG11サイズ3A
• 品番313-6556: 金属製カップリングフードPG11サイズ3A
• 品番363-7863: ねじ取り付けプラスチック製ハウジングPG13.5 3A
• 品番363-7857: ねじ取り付け金属製ハウジングPG13.5サイズ3A
• 品番475-1314: M20プラスチック製カップリングフード3A
• 品番473-1758: M20金属製カップリングフード3A

金属製ハウジングは、Han D 7+PEシリーズの金属製インサートに対応していません。

これらのコネクタは電気負荷がかかった状態でかん合又は未かん合にすることはできません。一列上に同じタイプ又は異なるタイプのコネクタを配置する場合は、間違った接続を防止するため、極性化してください。

UL、CSA、SEV

Harting Han Aシリーズサイズ3 Aフード / ハウジング

このフードやハウジングは、Han A®、Han® 8D (U)などのHan D®、Han Qの各シリーズの該当するインサートに適合します。「対応」表では、特定のHartingインサートシリーズと各インサートシリーズの代表品番を示すことによって、その関係を詳述しています。
