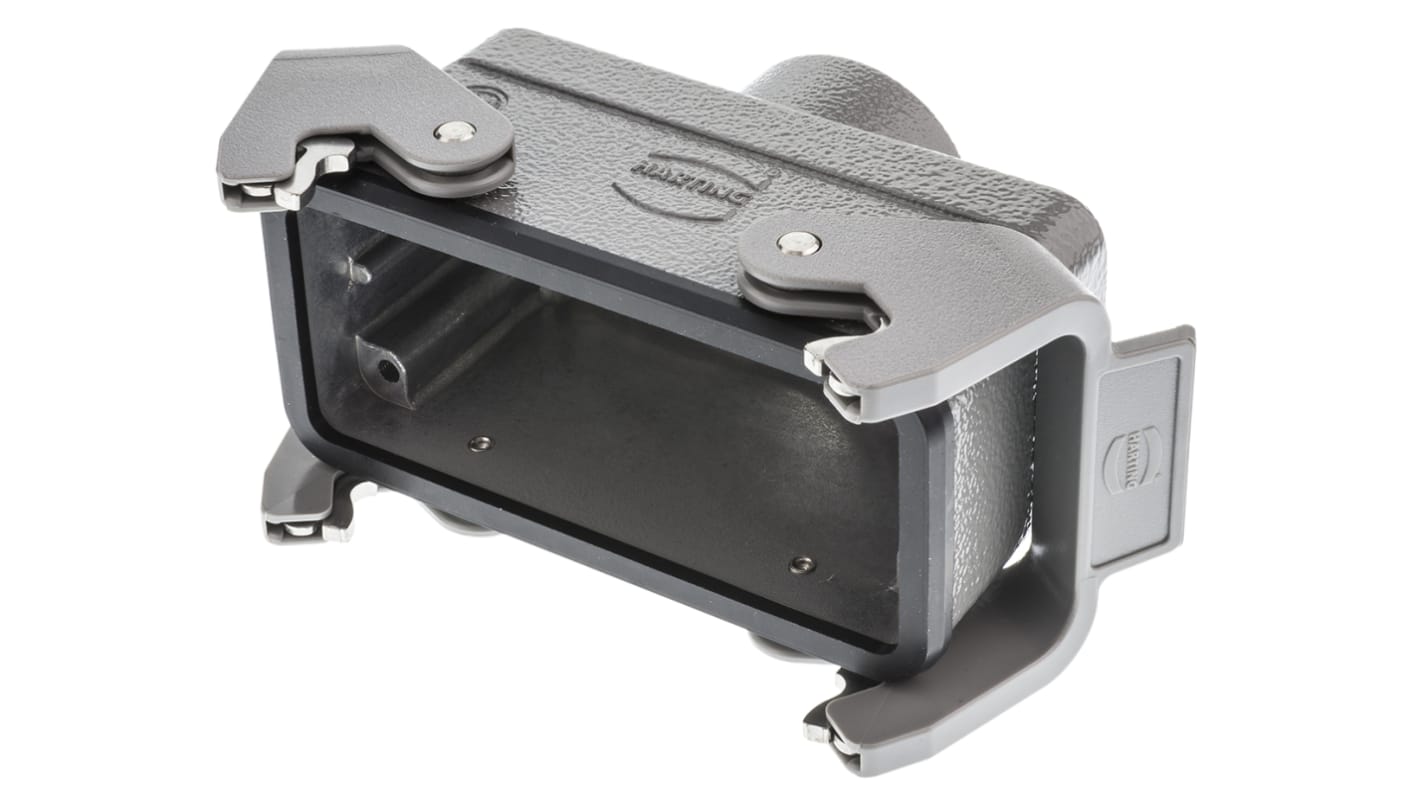

HARTING ヘビーデューティ電源コネクタフード Han Bシリーズ 19300161731

Harting Han 16Bフード及びハウジングは、幅広い形式、シングルレバー、ダブルレバー、高い構造と低い構造があり、多数の用途に適しています。 Hanインサート、モジュール及びフレームを使用しています。

金属ボディ
1本又は2本のロックレバーを用意
ロックレバーはフード又はハウジングに取り付け(114-8131を参照)

これらのコネクタは電気負荷がかかった状態でかん合又は未かん合にすることはできません。 一列上に同じタイプ又は異なるタイプのコネクタを配置する場合は、間違った接続を防止するため、極性化してください。

UL、CSA、SEV

シリーズ7 - (Hartingサイズ16B)

このフード及びハウジングは、Han D® DD、E、ES、EE、Com、HsB、モジュラの各シリーズの該当するインサートに対応しています。 品目タイプ1～4に関連する「対応」表では、特定のHartingインサートシリーズと各インサートシリーズの代表品番を示すことによって、その関係を詳述しています。 モジュラシリーズのインサートを選択する場合、この16Bハウジングに収まるインサートは4つであることに注意してください。
