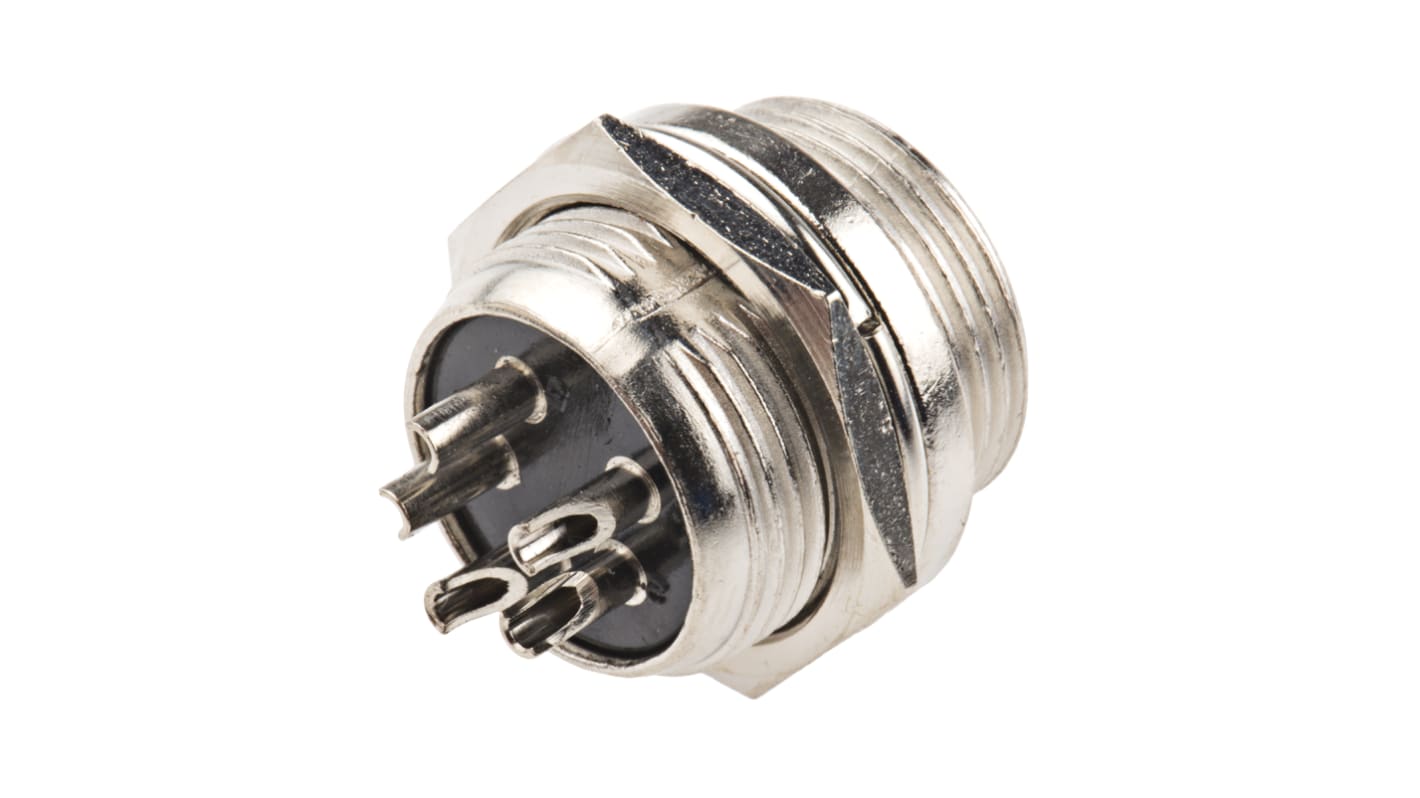

RS PRO 丸型コネクタ, 5極, ミニチュア, パネルマウント
RS品番:
111-5763
メーカー/ブランド名:
RS PRO
産業用丸形コネクタ の一覧へ
13 国内在庫あり - 通常1営業日でお届け
52 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥1,215.00
(税抜)
¥1,336.50
(税込)
個
単価
1 - 9
¥1,215.00
10 - 24
¥1,202.00
25 - 49
¥1,165.00
50 - 249
¥1,111.00
250 +
¥915.00
RS品番:
111-5763
メーカー/ブランド名:
RS PRO
データシート
その他
詳細情報
仕様
RS PRO Datasheet
RoHSステータス: 適合
RS Pro パネル取り付けコネクタ、 5 コンタクト、ミニチュアコネクタ
この RS Pro ケーブル取り付けコネクタを使用すると、電子機器を確実に接続できます。低電圧及び低信号用途を想定しています。5 つのコンタクトピンが逆コネクタでロックされ、データ又は電流の安全な転送が確立されます。
ケーブルのはんだ終端コンタクトは高い強度を備え、性能が強化され、製品寿命期間にわたって信頼性の高いデータ、信号、又は電力転送が可能になります。ねじで終端処理されているため、しっかりと固定でき、誤ってソケットから簡単に引き抜くことができません。
コネクタはニッケル製で、融点が高く、歪みを防止します。また、ニッケルハウジングとスズめっきコンタクトは、耐腐食性にも優れており、製品寿命が長くなっています。このタイプのコネクタは、ネットワーキング、プロセス制御、及び産業オートメーションで一般的に使用されています。
特長と利点
ボディはストレートです
ミニチュアコネクタサイズ
オスコンタクトジェンダー
スズめっきコンタクト
定格電流: 1 A
ハウジング材質:ニッケル
ねじ式かん合タイプです
ケーブル取り付けタイプ
5 つのコンタクト
ソケットタイプ
はんだ終端方式
定格電圧: 48 V
特性
極数
5
実装タイプ
パネルマウント
コネクタサイズ
ミニチュア
プラグ/ソケット
ソケット
コンタクトジェンダー
オス
結線方法
はんだ
定格電流
1A
シリーズ
ZC
接続方向
ストレート
定格電圧
48.0 V
接合型
ネジ
ハウジング材質
亜鉛合金
ポール形式
5P
ストレインリリーフ
あり
表面処理:コンタクト
錫
シールド/非シールド
アンシールド
動作温度 Min
-10°C
動作温度 Max
+65°C
