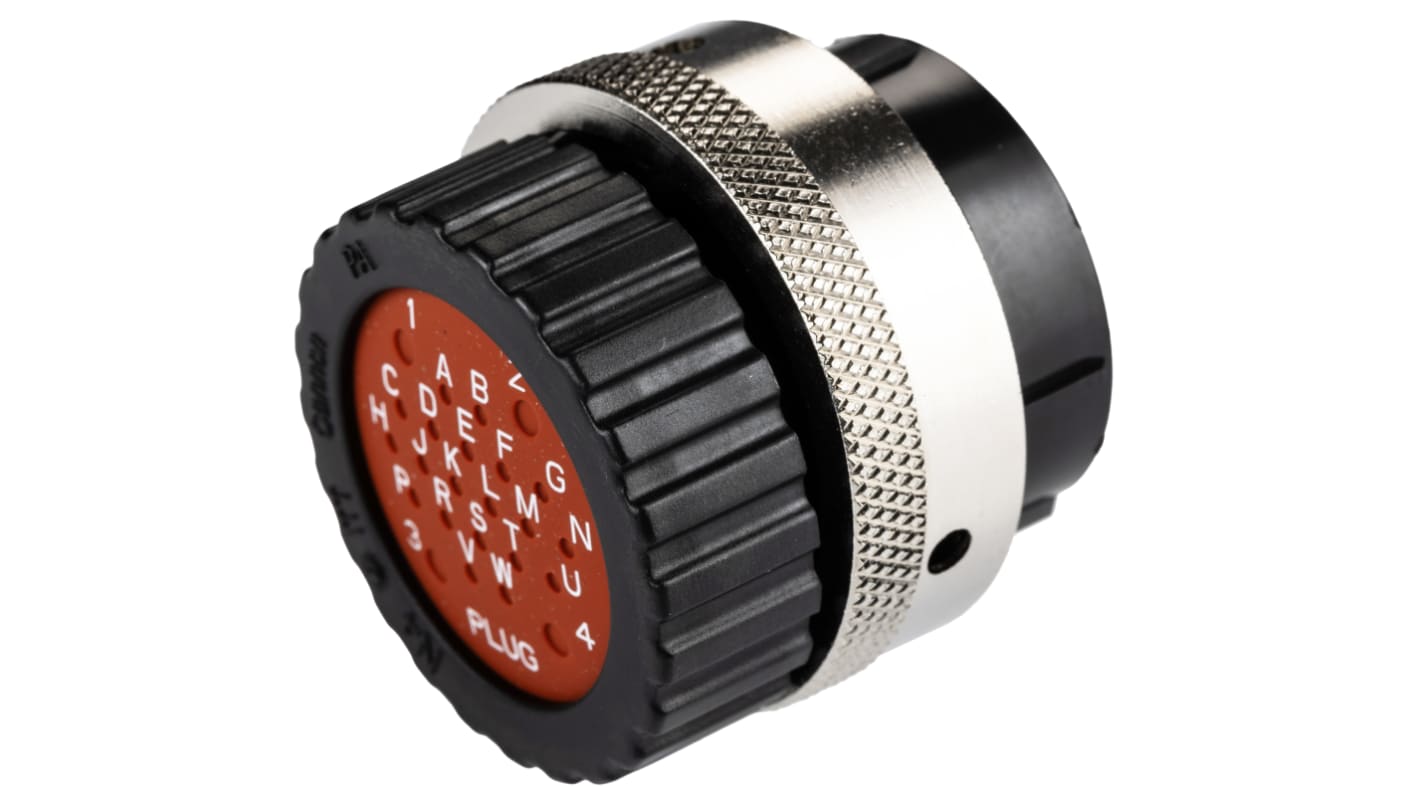

アイティティキャノン 丸型コネクタ, 24極, スタンダード, ケーブルマウント, TN6S24-0420P1L / 192900-0014

ITT CannonのTridentコネクタシステムは、苛酷な環境向けに設計されています。このコネクタは、メンブレンワイヤシール及び強固な金属製カップリングリングにより、屋外の電子機器や車載用途に最適です。

ケーブル取り付けプラグは、パネルソケットのみとかん合し、ケーブル取り付けソケットは、パネルプラグのみとかん合します。プラグはピンコンタクトに対応し、ソケットはソケットコンタクトに対応します。

Neptune

Trident RinglokシリーズをベースとするNeptuneシリーズでは、パワーコンタクト及び信号コンタクトが組み合わされます。 自動車、海洋、及びプロセス制御産業で広く使用されており、標準タイプ及びリバースタイプのピン / ソケットの組み合わせで、強固なバヨネットカップリングシステムが実現。 さまざまなバックシェルアクセサリ、背面ハウジング、ダストキャップを用意しています。IP67等級を維持するために、コネクタの背面にコンタクト挿入用の穴あきラバーシールがあります。 シールはねじリング(付属)によって定位置に保持され、適切なサイズのバックシェルと交換することが可能。 IP67等級を維持するには、絶縁体材径が、信号線で1.7～2.7 mm以内、電力線で2.7～4.0 mm以内である必要があります。電力 / 信号のコンタクト数は、2//13のように示されます。
