ボリュームディスカウント対象商品
1個小計：*
￥2,225.00
(税抜)
￥2,447.50
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 3 は海外在庫あり
- 10 は 2025年12月09日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 4 | ￥2,225 |
| 5 - 9 | ￥2,204 |
| 10 - 49 | ￥2,153 |
| 50 - 99 | ￥2,070 |
| 100 + | ￥1,916 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 206-5297
- メーカー/ブランド名:
- RS PRO
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | RS PRO | |
| 極数 | 6 | |
| 実装タイプ | 前面取り付け | |
| コネクタサイズ | スタンダード | |
| プラグ/ソケット | ソケット | |
| 接点（オス/メス） | オス | |
| 結線方法 | はんだ | |
| IP保護等級 | IP67 | |
| 定格電流 | 5A | |
| シリーズ | ST12 | |
| 接続方向 | ストレート | |
| 定格電圧 | 125 V | |
| 接合型 | ネジ | |
| ハウジング材質 | 亜鉛合金 | |
| 配線構成 | 6P | |
| 表面処理：コンタクト | 金 | |
| コンタクト材質 | 真鍮 | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| すべて選択 | ||
|---|---|---|
ブランド RS PRO | ||
極数 6 | ||
実装タイプ 前面取り付け | ||
コネクタサイズ スタンダード | ||
プラグ/ソケット ソケット | ||
接点（オス/メス） オス | ||
結線方法 はんだ | ||
IP保護等級 IP67 | ||
定格電流 5A | ||
シリーズ ST12 | ||
接続方向 ストレート | ||
定格電圧 125 V | ||
接合型 ネジ | ||
ハウジング材質 亜鉛合金 | ||
配線構成 6P | ||
表面処理：コンタクト 金 | ||
コンタクト材質 真鍮 | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
- COO（原産国）:
- CN

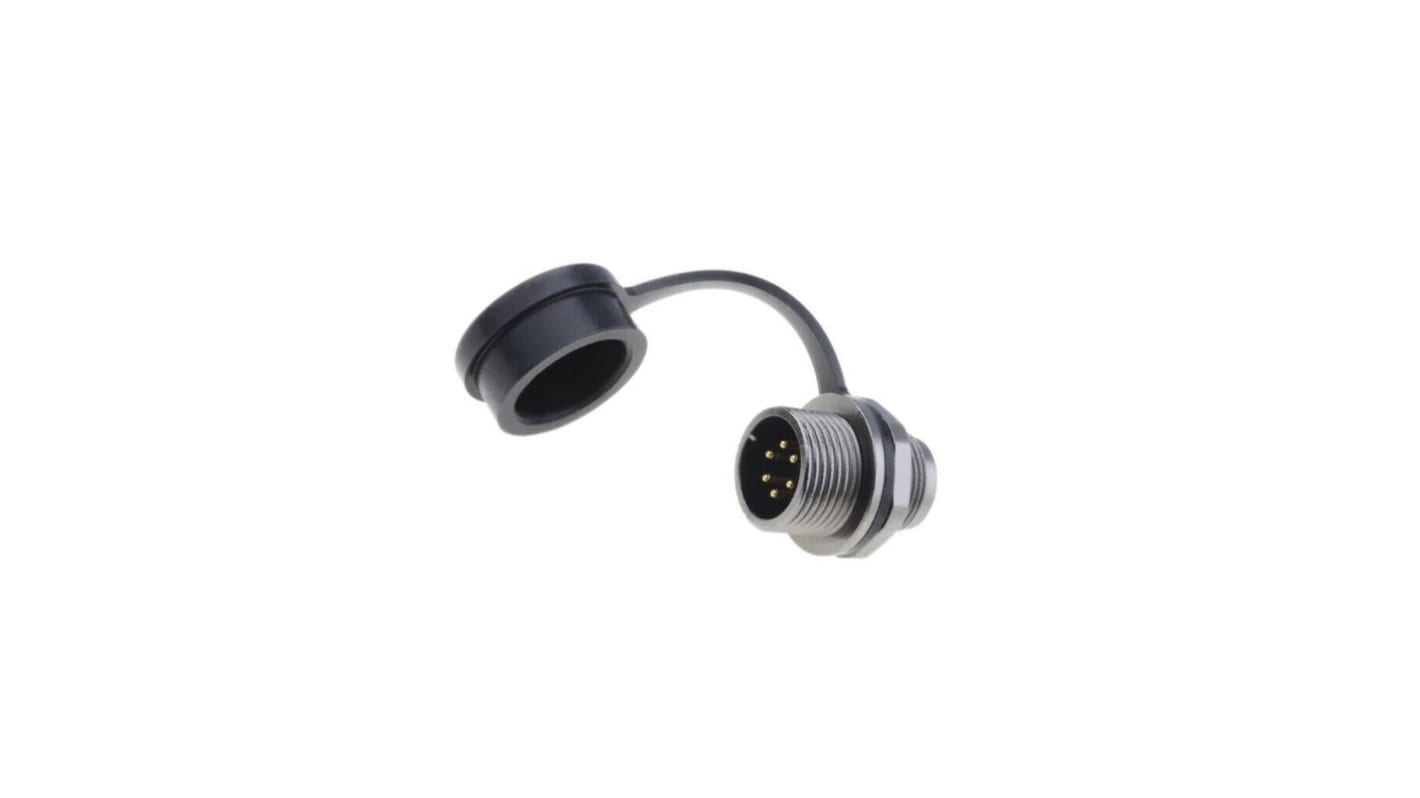

RS Pro ST1212 シリーズ、パネル取り付けコネクタ - オス
RS Pro の高品質な素材から作られたこの素晴らしいシリーズの丸型パネルケーブル取り付けコネクタは、過酷な環境での使用向けに設計されており、腐食に対する優れた耐性を備えています。これらのケーブル取り付けコネクタには、定格電流が 125 → 250 V 、 3 → 13 A のオスピン又はメスレセプタクルが用意されています。これらの製品は、安全な防水接続が必要な屋内 / 屋外用途向けにカスタマイズされた接続を独自に作成するのに最適です。
取り付け
組み立て時は、このフロントパネル取り付けコネクタを簡単に取り付けられ、エンジニア又は DIY 愛好家の両方が作業を実行できます。パネル切抜きを取り付ける前に、コネクタの寸法と一致する必要があります。適切なワイヤ AWG をコンタクトにはんだ付けしてから、パネルに取り付けて、固定ナットで固定する必要があります。
これらの丸形コネクタを選択する理由は何ですか？
RS Pro ST1212 シリーズは、プラグ又はソケットタイプの接続の丸形コネクタで、防水性の高い接続を備えた高性能な構造になっています。この製品は高電圧コネクタで、黒のニッケルめっきシェル付きの亜鉛合金、金めっき黄銅コンタクト、及び確実な接続を実現するねじ式カップリングで設計されています。
RS Pro ST1212 シリーズコネクタは、屋内外の用途に適したカスタムシステムを作成するのに最適なソリューションです。
特長と利点
•ミニチュア丸形コネクタ
•前面取り付けオスプラグ
•ねじ式カップリング
•はんだ端子
•メス ST1210 シリーズとの相互接続
• 2 、 3 、 4 、 5 、 6 、 7 、 9 極タイプ
•ゴム製ダストキャップ付き
•屋内外の用途に適しています
仕様
•ハウジング材質：黒ニッケルめっきの亜鉛合金
•コンタクト材質：黄銅、金めっき
• 挿抜回数: 500回
•温度範囲： -25 ～ +85 ° C
•定格電圧： 125 V または 250 V
•定格電流： 3 A ～ 13 A
• IP67
RS Pro オスパネル取り付けコネクタオプション
• 2ピン、13A、250V; RS在庫番号： 206-5292
• 3ピン、13A、250 V; RS在庫なし 206-5293
• 4ピン、5A、200 V; RS在庫なし 206-5294
• 5ピン、5A、180 V; RS在庫なし 206-5296
• 6ピン、5A、125 V; RS在庫なし 206-5297
• 7ピン、5A、125V; RS在庫なし 206-5298
• 9ピン、3A、125 V; RS在庫なし 206-5299
• 適合メタルシールキャップRS在庫番号 206-5276
相互接続
RS Pro ST1212 シリーズは、 ST1210 シリーズのメスケーブル取り付け又はパネルコネクタと併用する必要があります。RS では、幅広いラインアップから最適なソリューションをお選びいただけます。
用途
金属ボディの防水コネクタが適したソリューションとなる海洋用途及び産業用途に適しています。
産業用丸型コネクタに RS Pro を選択する理由
RS PROは当社独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ている RS Pro 製品は、すべて厳しい業界標準に対して厳しくテストされています。これらの製品の品質に自信がある場合は、 RS Pro 承認ラベルのみが付与されます。これにより、自信を持って作業できるようになります。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
認可
CE 、 ROHS
