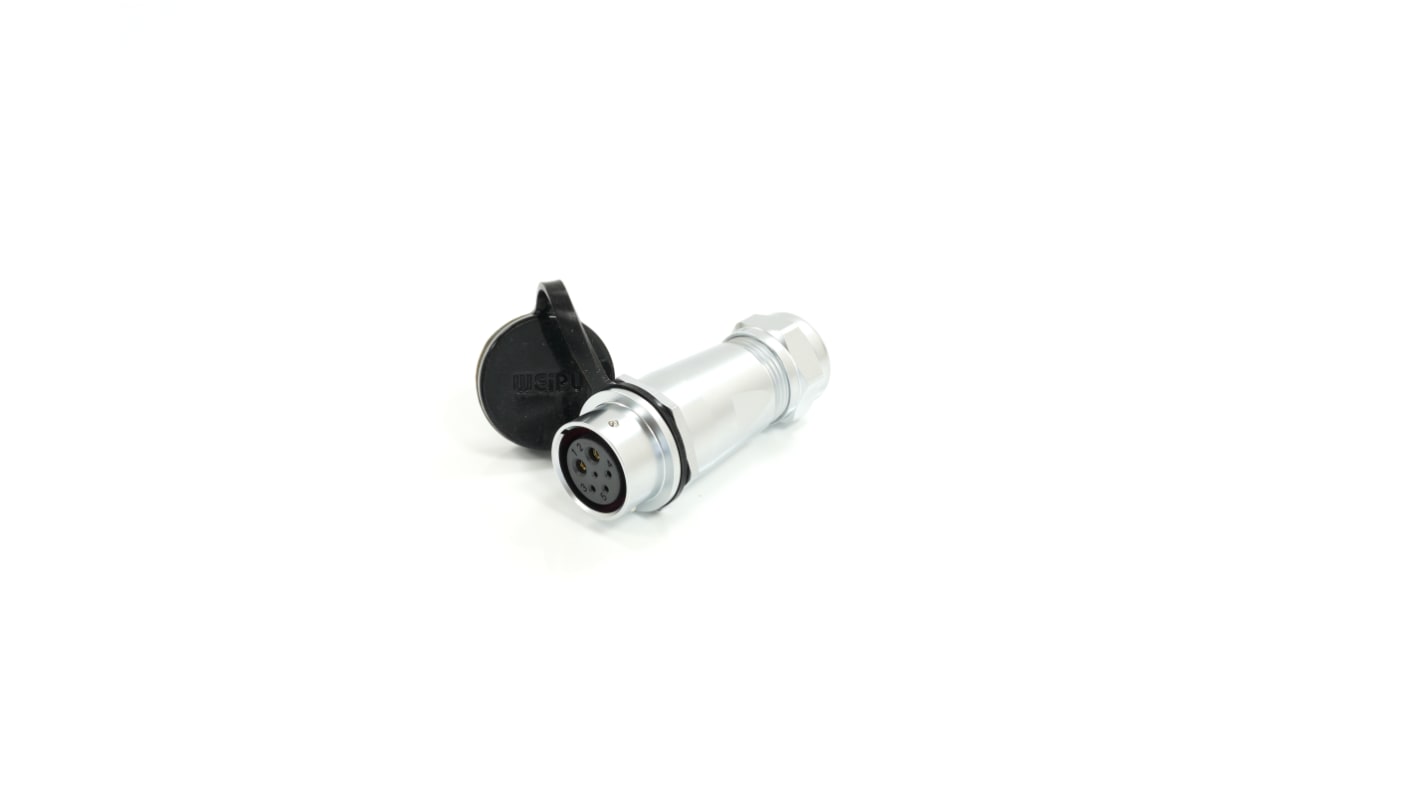

RS PRO 産業用丸形コネクタ, 6極, M22, ケーブルマウント
RS品番:
272-8811
メーカー/ブランド名:
RS PRO
N
産業用丸形コネクタ の一覧へ
30 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥5,660.00
(税抜)
¥6,226.00
(税込)
個
単価
1 - 4
¥5,660.00
5 +
¥5,230.00
RS品番:
272-8811
メーカー/ブランド名:
RS PRO
データシート
その他
詳細情報
仕様
RS PRO Datasheet
RoHSステータス: 適合
COO(原産国):
CN
RS PRO SF20シリーズ、インラインメス産業用丸型コネクタ、M22、2 + 4コンタクト、プッシュプル。
RS PROの素晴らしいケーブル取り付けコネクタシリーズは、高品質の素材で製造されており、医療機器、通信機器、テスト / 測定機器での使用向けに設計されています。これらのM22ケーブル取り付けコネクタは、オスピン又はメスソケットとして提供され、定格電流は400 V又は500 V、定格電流は5 A、10 A、25 A、30 Aです。これらの製品は、確実な防水接続が必要な場合、独自のカスタマイズされたコネクタシステムを作成するのに最適です。
RS PRO SF20シリーズの防水コネクタは、IP67を満たすように密閉されており、クロムめっき黄銅ボディで仕上げられており、スタイリッシュな仕上げで耐摩耗性の高いコネクタを実現します。プッシュプルカップリングを使用すると、簡単かつ信頼性の高い迅速な接続が可能です。
設置
丸型コネクタは、すばやく簡単に取り付けられるカップリングデバイスで、エンジニアやDIY愛好家の両方で作業を行うことができます。各エレメントは、IP67等級とプロフェッショナルな取り付けの完全性を維持するために、特定の順序で組み立てる必要があります。ワイヤケーブルと直径は重要なコンポーネントですので、はんだ付け前に、用途規格に準拠した正しいワイヤゲージ(AWG)を使用していることを確認してください。
産業用丸型コネクタを選択する理由
RS PRO SF2011シリーズは、プラグタイプ又はソケットタイプの接続を備えたプッシュプルコネクタで、防水接続で高性能を実現するように構築されています。品質と性能のため、ハイエンド機器で人気があります。アプリケーション中、このコネクタはデータ又は電源のいずれかに使用でき、医療、通信、テスト及び測定用途に最適です。
特長:
SF2011ケーブル取り付け、メス丸型コネクタ
インライン
プッシュプルカップリング
2 + 4コンタクト
クロムめっき黄銅ハウジング、クロム仕上げ
黄銅コンタクト
金コンタクトめっき
ストレートボディ
PPSコンタクトキャリア
ソケット
ケーブル取り付け
はんだ終端
コンタクトディメータ、2 x 3 mm、4 x 1 mm
コンタクト定格: 30 A及び5 A
定格電圧: 500 V
絶縁抵抗: 2000 MΩ
IP67等級
REACH、UKCA準拠
アプリケーション
通信
医療
テスト及び測定
RS PROの理由
RS PROは、RS独自のブランドです。RS PRO認定シールは、あらゆる部品が厳しい基準に準拠して厳格にテスト、検査、監査されていることを保証する、プロフェッショナルな品質の保証です。RS PROをお客様のスマートな選択肢にします。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
極数
6
実装タイプ
ケーブルマウント
コネクタサイズ
M22
プラグ/ソケット
ソケット
コンタクトジェンダー
メス
結線方法
はんだ
IP保護等級
IP67
定格電流
30.0A
接続方向
ストレート
定格電圧
500 → 0 V
接合型
プッシュプル
ハウジング材質
クロムめっき黄銅
ポール形式
2P + 12P
表面処理:コンタクト
金
シリーズ番号
SF2011
動作温度 Min
-40°C
動作温度 Max
85°C
コンタクト材質
真鍮
