アイティティキャノン 丸型コネクタ, 32極, スタンダード, パネルマウント, TN0S24-0428S1L / 192900-0033
- RS品番:
- 448-5219
- メーカー型番:
- TN0S24-0428S1L / 192900-0033
- メーカー/ブランド名:
- ITT Cannon
在庫切れ
単価: 購入単位は 個
¥6,494.00
(税抜)
¥7,143.40
(税込)
個 | 単価 |
---|---|
1 - 29 | ¥6,494.00 |
30 - 299 | ¥5,472.00 |
300 - 399 | ¥4,448.00 |
400 - 499 | ¥3,426.00 |
500 + | ¥2,402.00 |
- RS品番:
- 448-5219
- メーカー型番:
- TN0S24-0428S1L / 192900-0033
- メーカー/ブランド名:
- ITT Cannon
データシート
その他
未対応
- COO(原産国):
- HU
詳細情報
ITT Cannon 丸型

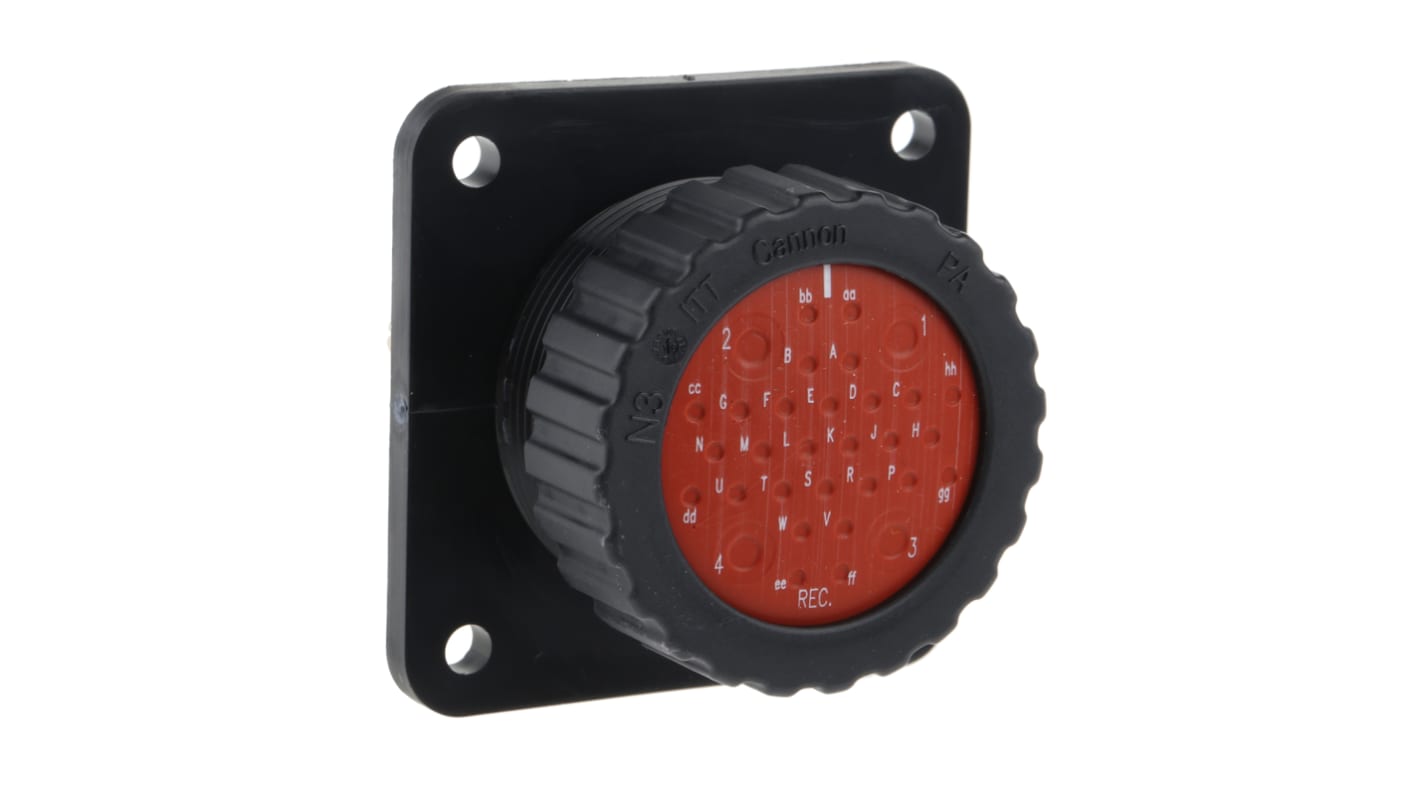

ITT Cannon Trident Neptune シリーズ 32 コンタクト( 28 信号コンタクト及び 4 電力コンタクト)オス丸型コネクタは、ソケットタイプ接続です。このパネル取り付けコネクタの定格電圧は 25 V で、コンタクトあたりの定格電流は最大 13 A です。この製品は、ナイロン及びニッケルめっき銅合金のカップリングリング製で、ステンレススチール製のバヨネットピンがボディに一体成形されています。この丸型プラスチックコネクタには、金属製のカップリングナットとバヨネット保持機構が採用されていて、プラスチックコネクタのコストと重量の利点と、金属製コネクタの耐久性が得られます。
Neptune
Trident Ringlok シリーズをベースにした Neptune シリーズは、電力コンタクトと信号コンタクトを組み合わせています。自動車、船舶、プロセス制御業界で広く使用されており、標準及び逆のピン / ソケットの組み合わせを備えた強力なバヨネットカップリングシステムを備えています。バックシェルアクセサリ、背面ハウジング、ダストキャップを幅広く取り揃えています。IP67 等級を維持するため、コネクタの背面には、コンタクト挿入時に穴が開いたラバーシールがあります。シールは、付属のねじリングで所定の位置に保持され、適切なサイズのバックシェルに交換できます。IP67 等級を維持するには、ケーブルの絶縁材の直径が信号線 1.7 → 2.7 mm 、電源線 2.7 → 4.0 mm の範囲内である必要があります。電源 / 信号で示されるコンタクト数( 2//13 など)。
Neptune
Trident Ringlok シリーズをベースにした Neptune シリーズは、電力コンタクトと信号コンタクトを組み合わせています。自動車、船舶、プロセス制御業界で広く使用されており、標準及び逆のピン / ソケットの組み合わせを備えた強力なバヨネットカップリングシステムを備えています。バックシェルアクセサリ、背面ハウジング、ダストキャップを幅広く取り揃えています。IP67 等級を維持するため、コネクタの背面には、コンタクト挿入時に穴が開いたラバーシールがあります。シールは、付属のねじリングで所定の位置に保持され、適切なサイズのバックシェルに交換できます。IP67 等級を維持するには、ケーブルの絶縁材の直径が信号線 1.7 → 2.7 mm 、電源線 2.7 → 4.0 mm の範囲内である必要があります。電源 / 信号で示されるコンタクト数( 2//13 など)。
特長と利点
ボディはストレートです
シェルサイズは 24 です
圧着終端法
堅牢でコスト効果の高い設計
水中に浸漬可能
挿抜回数 500 回の耐久性
1 つのハウジングに信号コンタクトと 30 A 電源コンタクトをミックスします
動作温度範囲: -55 → 105 ° C
シェルサイズは 24 です
圧着終端法
堅牢でコスト効果の高い設計
水中に浸漬可能
挿抜回数 500 回の耐久性
1 つのハウジングに信号コンタクトと 30 A 電源コンタクトをミックスします
動作温度範囲: -55 → 105 ° C
用途
オフロード車
トラックとバス
農業機器
建設機器
印刷機
産業オートメーション
スタンピング機械
トラックとバス
農業機器
建設機器
印刷機
産業オートメーション
スタンピング機械
認定
IP67定格
UL認定
UL認定
仕様
特性 | |
---|---|
極数 | 32 |
実装タイプ | パネルマウント |
コネクタサイズ | スタンダード |
プラグ/ソケット | ソケット |
コンタクトジェンダー | メス |
結線方法 | 圧着 |
IP保護等級 | IP67 |
シリーズ | Trident Neptune |
接続方向 | ストレート |
表面処理:コンタクト | ニッケル |
動作温度 Max | +105°C |
コンタクト材質 | 銅 |
動作温度 Min | -55°C |
