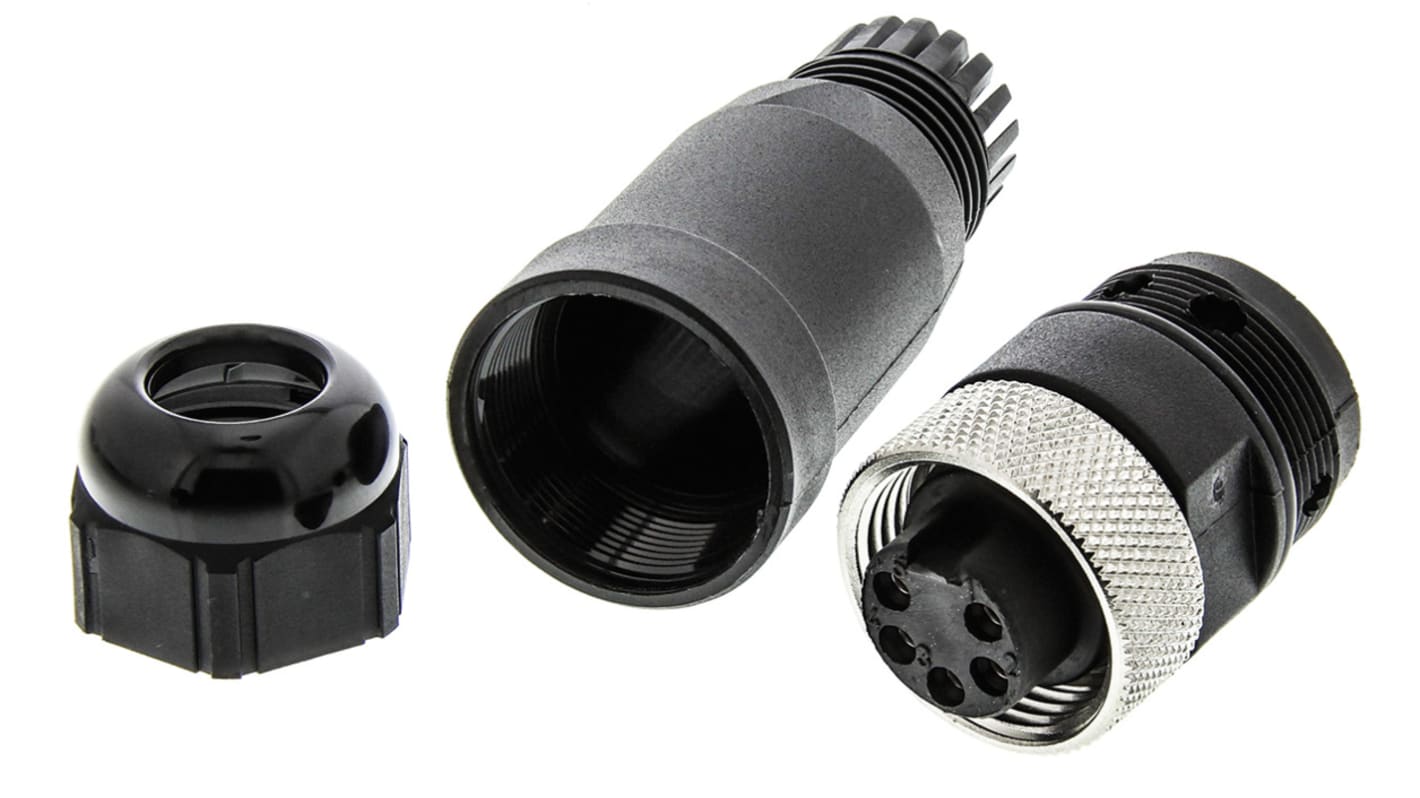

モレックス 丸型コネクタ, 5極, ミニチュア, ケーブルマウント, 1300170023
- RS品番:
- 759-5195
- メーカー型番:
- 1300170023
- メーカー/ブランド名:
- Molex
産業用丸形コネクタ の一覧へ
125 海外在庫あり - 通常4営業日でお届け
単価： 購入単位は 個
通常価格 ￥6,324.00
価格
￥5,211.00
(税抜)
￥5,732.10
(税込)
| 個 | 単価 |
| 1 - 9 | ￥5,211.00 |
| 10 - 49 | ￥5,055.00 |
| 50 - 99 | ￥4,899.00 |
| 100 - 249 | ￥4,795.00 |
| 250 + | ￥4,691.00 |
- RS品番:
- 759-5195
- メーカー型番:
- 1300170023
- メーカー/ブランド名:
- Molex
データシート
その他
詳細情報
Brad® Mini-Change®フィールド取り付け可能Aサイズコネクタ
Brad® Mini-Change®フィールド取り付け可能コネクタはストレート接続のAサイズで、ナイロン製のボディ及びコードグリップが印加されています。 このBrad® Mini-Change®フィールド取り付け可能コネクタには黄銅ニッケルめっき製のカップリングナットが印加されています。 このBrad® Mini-Change®フィールド取り付け可能コネクタはねじ端子コンタクトが印加された設計となっています。 このBrad® Mini-Change®フィールド取り付け可能コネクタのケーブル容量は、直径5 → 12 mm、ワイヤサイズ15 → 24 AWGです。
クワッドビームメスコンタクトにより高い信頼性と低抵抗を実現
IP67定格
IP67定格
認可
CSAファイル番号: LR6837
BRAD Mini-Change
Molex Brad Mini-Changeコネクタはハードワイヤに対する最初のクイック接続代替品で、その品質と耐久性の良さで知られています。 Brad Mini-Changeコネクタは、クワッドビームデザインメスコンタクトを使用して伝導性を保証します。 IP67等級のBrad Mini-Changeコネクタは、広範囲の用途に信頼性の高いソリューションをもたらします。 これらのBrad Mini-Changeコネクタのデザインには、防振機能、ストレインリリーフ、キーインジケータが統合されています。
仕様
| 特性 | Value |
| 極数 | 5 |
| 実装タイプ | ケーブルマウント |
| コネクタサイズ | ミニチュア |
| プラグ/ソケット | ソケット |
| コンタクトジェンダー | メス |
| 結線方法 | ワイヤ |
| IP保護等級 | IP67 |
| 定格電流 | 8.0A |
| シリーズ | Mini-Change |
| 接続方向 | ストレート |
| 定格電圧 | 600 → 0 V |
| 接合型 | ネジ |
| ハウジング材質 | ナイロン |
| 表面処理：コンタクト | 金 |
| ストレインリリーフ | あり |
| コンタクト材質 | 銅 |
| シリーズ番号 | 130017 |
| 動作温度 Max | +80°C |
| 動作温度 Min | -20°C |
