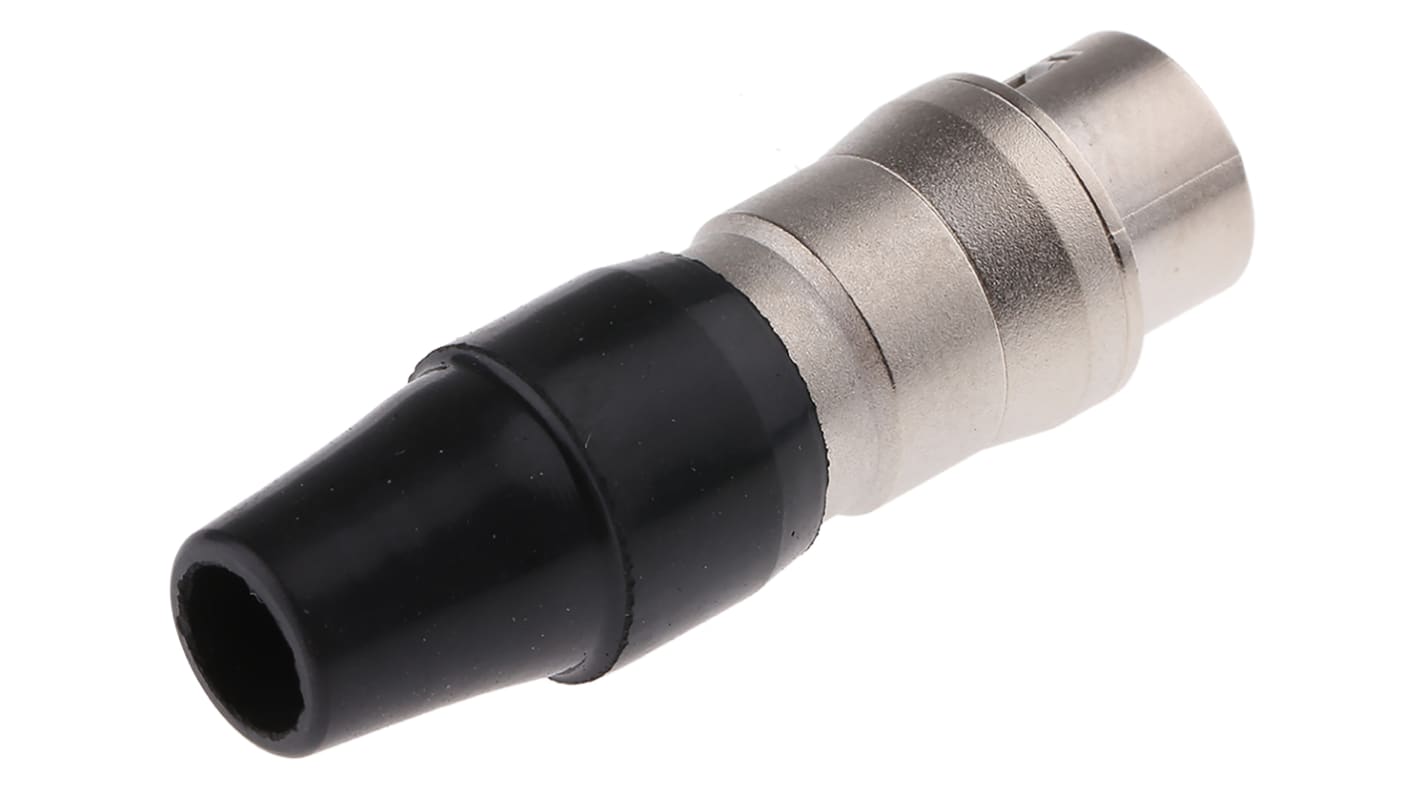

ヒロセ電機 丸型コネクタ, 6極, ミニチュア, ケーブルマウント, HR10A-7J-6S(73)

ヒロセ電機HR10Aシリーズは、高性能プラグ、ソケット、ジャックを取り揃えています。超小型丸形コネクタは、コンパクトで耐久性に優れ、軽量です。 小型設計のHR10Aコネクタは、スペースが限られた高密度の用途に最適なソリューションです。 操作が簡単なプッシュプルロック機構により、ワンタッチでスムーズに挿抜ができます。正確な位置合わせを実現する5キー極性化システムにより、接続ピンは見えない場所での嵌合時でも嵌合が確実に行われ、正しい位置が確保されます。

• オスコンタクト付きケーブル取り付けプラグをメスコンタクト付きパネル取り付けレセプタクルに嵌合し、ケーブルとパネル間の用途に使用できます。

• オスコンタクト付きケーブル取り付けプラグをメスコンタクト付きケーブル取り付けジャックに嵌合し、ケーブル対ケーブル（インライン）の用途に使用できます。端子方法：圧着 / はんだ

適切なコンタクトについては、メスコンタクトの部品番号はは184-6463と184-6476、オスコンタクトの部品番号は764-4543と166-4963を参照してください。

2種類の手動圧着工具を用意しています。品番 772-7112又は772-7115を参照してください。

• 5キー極性化による正確な位置合わせ
• ワンタッチのプッシュプルロック機構により素早く挿抜
• 高密度実装で省スペースを実現
• 小型軽量設計
• はんだ / 端子

HR10Aシリーズのコネクタは、商用、産業用、電子 / 電気小型機器での使用に最適です。主な用途:

• コンピュータ / 周辺機器
• オーディオ機器
• ビデオ機器
• 携帯無線機
• 測定機器
• 計装機器

Q：コネクタの堅牢性はどのくらいですか？
A: HR10Aコネクタは、丈夫なエンジニアリング素材で製造されています。堅牢性と信頼性の高い製品です。
Q - アクセサリはありますか。
A - さまざまな円形ダストキャップを使用して、埃や湿気に対する保護機能を強化できますダストキャップは、未使用時のコネクタを保護します。
764-5063: シェルサイズ7用ダストキャップ
764-5060: シェルサイズ10コネクタ用ダストキャップ
764-5067: シェルサイズ13用ダストキャップ

・本製品は材料や部材入手難のため納期が不安定になっています。
