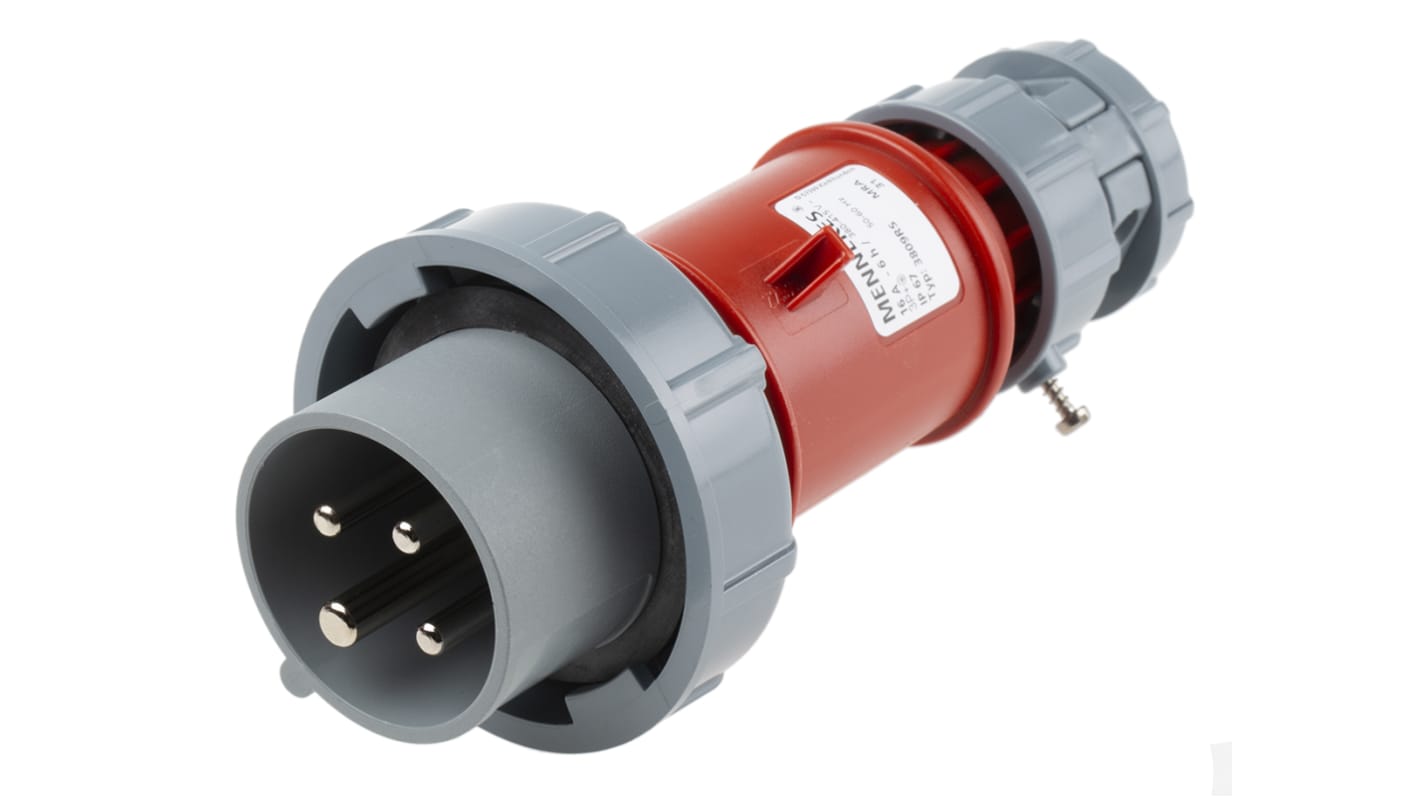

MENNEKES, 電源コネクタ (産業用コネクタ ), 16A, 400 V, 4P, ケーブルマウント, プラグ, IP67

MennekesのPowerTOPシリーズのCEE産業用プラグは、堅牢で信頼性が高く、組み立てが簡単です。強化Amaplast製ハウジング及びインサートから構成され、耐熱性コンタクトキャリアハウジングとニッケルめっきコンタクトを備えています。堅牢な背面のケーブルグランドと一体型ストレインリリーフにより、さらに保護性能を強化し、ケーブルのねじれを防止します。PowerTOPシリーズの産業用BS4343プラグは、エルゴノミックデザインの滑らかな滑り止めグリップを備え、非常に過酷な環境で卓越した性能を発揮します。

Amaplastは、優れた特性を備え、丈夫で高品質の熱可塑性材料です。非常に耐久性が高くなります。次のような特長を備えています。

• 耐摩耗性
• 自消性
• 耐熱性
• 耐寒性
• 耐久性
• 優れた電気絶縁性

Mennekes PowerTOP産業用プラグは、BS EN60529に準拠して設計されています。IP等級は2桁の数字です。最初の数字は固体、次の数字は液体からの保護を意味します。数字が大きくなるほど、保護性能も高くなります。詳細については、技術データシートを参照してください。

CEEプラグは、BS EN60309-2 / BS4343及びIEC309準拠の業界標準の色分けがされています。各色はコネクタの定格電圧を表しています。

• 紫: 20 → 25 V
• 白: 40 → 50 V
•黄: 100 → 130 V
•青: 200 → 250 V
• 赤: 380 → 480 V
• 黒: 500 → 1000 V

• 耐久性と耐衝撃性に優れた堅牢な構造
• エルゴノミックデザインの滑り止めグリップ
• 高速接続、ねじの代わりにロッキングスライドを使用したスムーズな接続及び切断
• 耐腐食性と耐摩耗性を備えた高耐熱性コンタクトキャリア及びニッケルめっきコンタクト
• ケーブルを密封し、ねじれを防止するケーブルグランド一体型ケーブルストレインリリーフ
• 16 A及び32 Aタイプを用意

• 農業: トラクター及びスラリートラック用の屋外設置ポンプ、動物飼料用ポンプ
• 建設現場: 屋外現場、湿気のある条件で使われるトランス及び発電機のコネクタ
• エンターテイメント及びスポーツ: 雨、泥、雪にさらされる照明及び撮影機器の接続
• 食品業界: 機器の洗浄が必須の場所
• 重工業: 製鉄所、鋳造工場、接続がほこりや金属粒子にさらされる場所
• 船のヤード及び港: ドック、桟橋、係留設備。波しぶきや大量の水にさらされる接続

Q: 類似のCEEコネクタと比べてPowerTOPの優れている点は何ですか?
A: PowerTOPプラグはエルゴノミックデザインで、取り回しに優れ、スムーズに接続及び切断できます。堅牢な構造で耐衝撃性が卓越しています。
Q: 取り付けは簡単ですか?
A: PowerTOPコネクタの電気接続はシンプルなねじ止め式です。持ちやすいケーブルグランドと一体型ケーブルストレインリリーフによってケーブルを密封し、導体を正しい位置に固定します。
Q: かん合するコネクタやアクセサリはありますか?
A: かん合するソケットについては、以下の品番を参照してください。
プラグ236-0118はソケット236-0326とかん合
プラグ236-0045はソケット236-0398とかん合
プラグ236-0095はソケット236-0348とかん合
プラグ236-0023はソケット236-0427とかん合

BS4343、EN60.309

Mennekes PowerTOP

英国及び欧州の規格の最新の要件に準拠したプラグ、ソケット、機器差込口、インターロックソケットです。 絶縁物の外部ケーシングと内装はともにAmaplast (ナイロン6) 16 / 32 A、Amelan 63 / 125 A製であり、優れたメカニカル性能を発揮します。 この材質は電気絶縁特性が良好で、ほとんどの工業環境条件に適合します。
コンタクトチューブとピンは黄銅製です。 誤接続を防止するため、アースのコンタクトは電圧ごとに、ソケットコンセントのセーフティキー極とは異なる位置にあります。 すべてのタイプは電圧で色分けされ、50 / 60 Hzでの動作に適合しています。
VDE対応でテストされたタイプの製品です。
