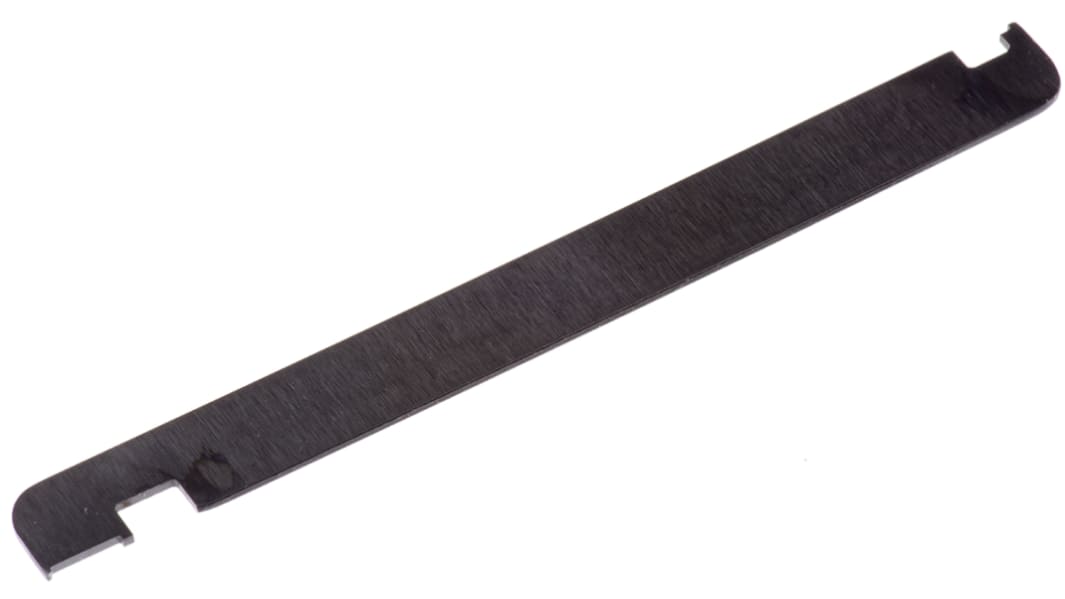

Molex コンタクト引抜工具 HANDTOOLシリーズ

C-Grid III 90119シリーズメス圧着端子は、C-Grid III 90156、90123、90142、90143、90160シリーズの圧着ハウジングとの併用向けです。これらのC-Grid III圧着レセプタクル端子は、箱型デザインと均一なロッキングシステムを備え、各種のハウジングスタイルの内部で使用できます。コンタクトは、金めっき又はスズめっきが施されたりん青銅です。この端子は、24-22 AWG又は28-26 AWGのワイヤサイズ範囲に対応します。
適した圧着工具については、品番781-2728 (24-22 AWGの端子用)及び品番781-2737 (28-26 AWGの端子用)を参照してください。抜き取り工具(品番360-6897)と挿入工具(品番360-6881)も使用できます。

• 最大定格電流: 3 A
• 最大動作電圧: 350 V ac/dc
• コンタクトめっき: ニッケルめっき上に金めっき又はニッケルめっき上にスズめっきを選択
• 保温材 / 防熱材ヘッダ: 15 %ガラス繊維入りポリエステル(PBT)
• ハウジング: ポリフェニレンオキシド
• ヘッダピンサイズ: 0.64 mm2
• 推奨基板穴径: 1 mm

• 家庭用電化製品
• 商用車

2.54 mm Molex C-Grid III製品
