HARTING 挿入 / 抜き取り工具, TBシリーズ, 圧着, 挿入 / 抜き取り工具, 1.7 mm, 09990000171

挿入工具・抜取工具 の一覧へ
ボリュームディスカウント対象商品
一括購入価格オプションを表示

1個小計：*

￥6,634.00

(税抜)

￥7,297.40

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 79 は 2026年6月01日 に入荷予定
  • 8 は 2026年7月15日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個
単価
1 - 29￥6,634
30 - 299￥5,865
300 - 399￥5,213
400 - 499￥4,585
500 +￥3,944

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
740-6657
メーカー型番:
09990000171
メーカー/ブランド名:
ハーティング
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

ハーティング

コンタクトタイプ

圧着

サブタイプ

挿入 / 抜き取り工具

プロダクトタイプ

挿入 / 抜き取り工具

端子サイズ

1.7 mm

シリーズ

TB

リード間隔

63mm

先端幅

2.2 mm

先端長さ

15mm

規格 / 承認

No

COO（原産国）:
DE

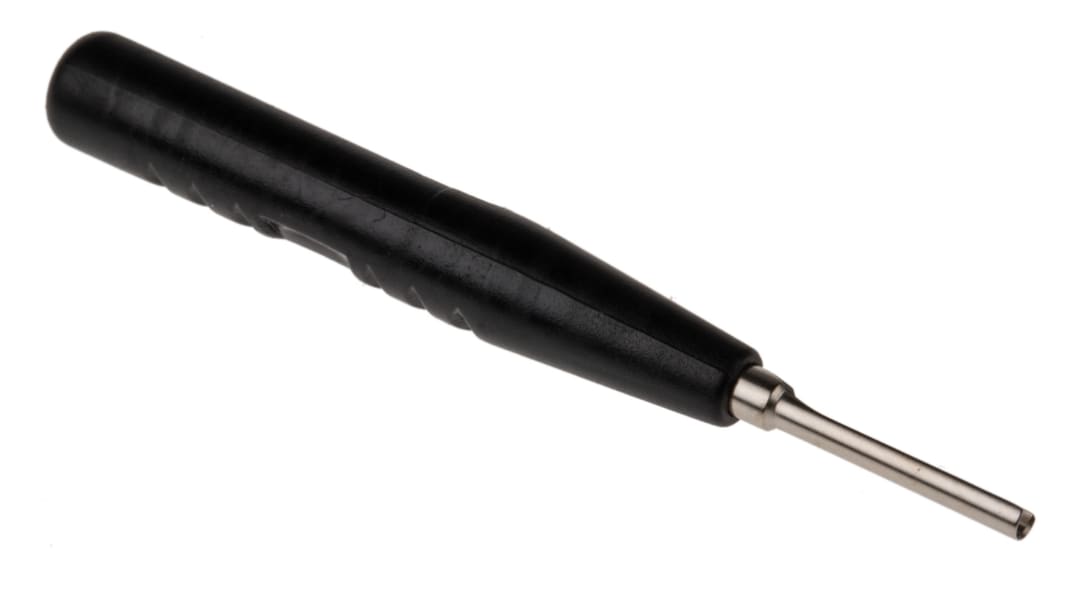

HartingシリーズTB挿抜工具、コンタクトサイズ1.7 mm、全長63 mm - 9990000171


この挿入 / 抜き取り工具は、産業用電気 / 電子アセンブリで使用されるTBシリーズコネクタ内の圧着コンタクトの取り付け / 取り外し用に設計されたハンドヘルドインプリケーションです。圧着スタイルのコンタクト端子により、オートメーション、電気メンテナンス、機械制御パネルで作業する技術者をサポートし、コンタクト交換や配線作業を効率化します。

特長


• 狭い先端プロファイルにより、狭いコネクタキャビティへのアクセスが可能
• 圧着コンタクト互換性により、端子との確実な接続を実現
• 1.7 mmのコンタクト適合により、正確なコンタクト処理をサポート
• 先端形状により、取り外し時の接触変形のリスクを低減
• 堅牢な全体長により、アセンブリへのアクセスを制御可能
• 2.2 mmの先端幅により、挿入作業に安定したシートを実現

**アプリケーション**


• TBシリーズコネクタハウジングに圧着コンタクトを挿入するのに最適
• メンテナンス中に1.7 mmのコンタクトサイズの端子を取り外すために使用
• オートメーション制御キャビネットのコンタクトアレイの再加工に最適
• 配電モジュールの配線変更に使用可能
• ジャンクションブロックの組み立て時に圧着コンタクトセットと併用

小型コンタクトとの互換性については、どのような先端の寸法が決まりますか?


作業エンドは、15 mmのプロジェクションと2.2 mmの幅で指定されており、隣接する端子に接触することなく、シングル圧着コンタクトを正確に配置して接触させることができます。

この工具は、ディープコネクタアセンブリ内のコンタクトにどのように届きますか?


全長63 mmのため、埋め込まれたコンタクトポジションにアクセスするのに十分なリーチを提供し、オペレータはグリップでコントロールを維持できます。

このインプラントは、どのようなコンタクトタイプで動作しますか?


圧着式コンタクト専用に設計されており、このような端子の挿入および抜き取り作業に必要な機械的プロファイルに適合します。

特定のコネクタファミリがありますか?


1.7 mmサイズの圧着コンタクトを使用するTBシリーズコネクタ製品との併用向けです。

Standards

IEC 60 807
