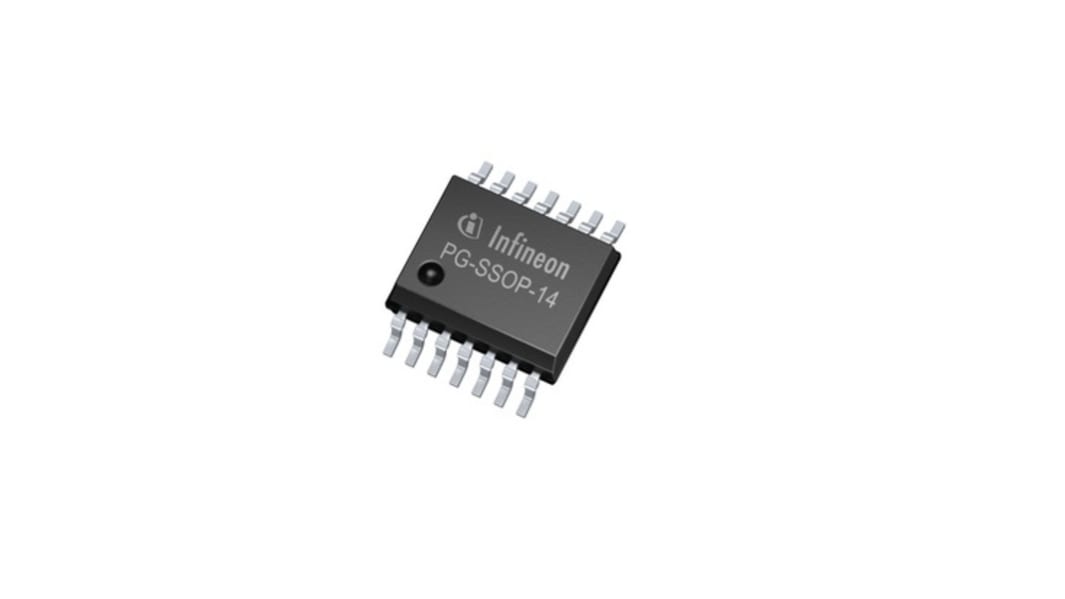

Infineon LEDドライバIC, 120 mA 40V, 1.5 W TLD1314E; 14-Pin SSOP-14
- RS品番:
- 260-5230
- メーカー型番:
- TLD1314ELXUMA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール2500個入り) 小計：*
￥206,500
(税抜)
￥227,150
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2027年3月25日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2500 - 2500 | ￥82.60 | ￥206,500 |
| 5000 - 22500 | ￥81.385 | ￥203,463 |
| 25000 - 35000 | ￥80.17 | ￥200,425 |
| 37500 - 47500 | ￥78.956 | ￥197,390 |
| 50000 + | ￥77.741 | ￥194,353 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 260-5230
- メーカー型番:
- TLD1314ELXUMA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| 出力電流 | 120mA | |
| プロダクトタイプ | LEDドライバIC | |
| 入力電圧 | 40V | |
| 入力電圧タイプ | DC | |
| 減光操作 | PWM | |
| 最大出力電力 | 1.5W | |
| 取付タイプ | 表面 | |
| パッケージ型式 | SSOP-14 | |
| ピン数 | 14 | |
| 出力電圧 Max | 40V | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 150°C | |
| シリーズ | TLD1314E | |
| 長さ | 4.9mm | |
| 規格 / 承認 | RoHS, IPC/JEDEC J-STD-020 | |
| 幅 | 3.9mm | |
| 高さ | 1.7mm | |
| 自動車規格 | AEC-Q100 | |
| 出力電圧 Min | 5.5V | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
出力電流 120mA | ||
プロダクトタイプ LEDドライバIC | ||
入力電圧 40V | ||
入力電圧タイプ DC | ||
減光操作 PWM | ||
最大出力電力 1.5W | ||
取付タイプ 表面 | ||
パッケージ型式 SSOP-14 | ||
ピン数 14 | ||
出力電圧 Max 40V | ||
動作温度 Min -40°C | ||
動作温度 Max 150°C | ||
シリーズ TLD1314E | ||
長さ 4.9mm | ||
規格 / 承認 RoHS, IPC/JEDEC J-STD-020 | ||
幅 3.9mm | ||
高さ 1.7mm | ||
自動車規格 AEC-Q100 | ||
出力電圧 Min 5.5V | ||
Infineon TLD1314EシリーズLEDドライバIC、最大出力電力1.5W、出力電流120mA - TLD1314ELXUMA1
このLEDドライバICは、DC電源からLEDを駆動するためのコンパクトな表面実装レギュレータです。幅広い入力範囲に対応し、パルス幅変調調光機能を備えた制御電流出力を提供し、小さなフットプリントと広い温度条件での動作を必要とする用途向けに設計されています。
特長および利点：
• 120mAの出力電流により、安定したLED照明を実現
• PWM調光動作により、正確な輝度制御が可能
• 1.5Wの最大出力電力により、小さなLED負荷に対応
• 5.5V～40Vの入力電圧範囲により、さまざまなDCソースに対応
• RoHSおよびIPC/JEDEC認証により、規制された製造をサポート
• PWM調光動作により、正確な輝度制御が可能
• 1.5Wの最大出力電力により、小さなLED負荷に対応
• 5.5V～40Vの入力電圧範囲により、さまざまなDCソースに対応
• RoHSおよびIPC/JEDEC認証により、規制された製造をサポート
用途
• AEC‐Q100を必要とする自動車照明モジュールに最適
• PWM調光によるインジケータ回路およびバックライト回路に最適
• プリント基板上のコンパクトな消費者照明アセンブリと併用
• 低電力標識およびインジケータランプに使用可能
• 車両内部のLED補助照明に使用
• PWM調光によるインジケータ回路およびバックライト回路に最適
• プリント基板上のコンパクトな消費者照明アセンブリと併用
• 低電力標識およびインジケータランプに使用可能
• 車両内部のLED補助照明に使用
基板アセンブリには、どのようなパッケージ形式が使用されていますか？
14ピンの表面実装配置用SSOP‐14パッケージで提供されます。
動作時にどの程度の温度範囲に耐えられますか？
高温環境での動作温度範囲は-40°C～150°Cです。
LED駆動に使用できる出力電圧範囲は?
このデバイスは、5.5 → 40 Vの出力電圧ウィンドウを備え、さまざまなLEDストリングに対応します。
自動車認定要件に適していますか?
はい、自動車用電子システムで使用するためのAEC‐Q100規格に適合しています。
