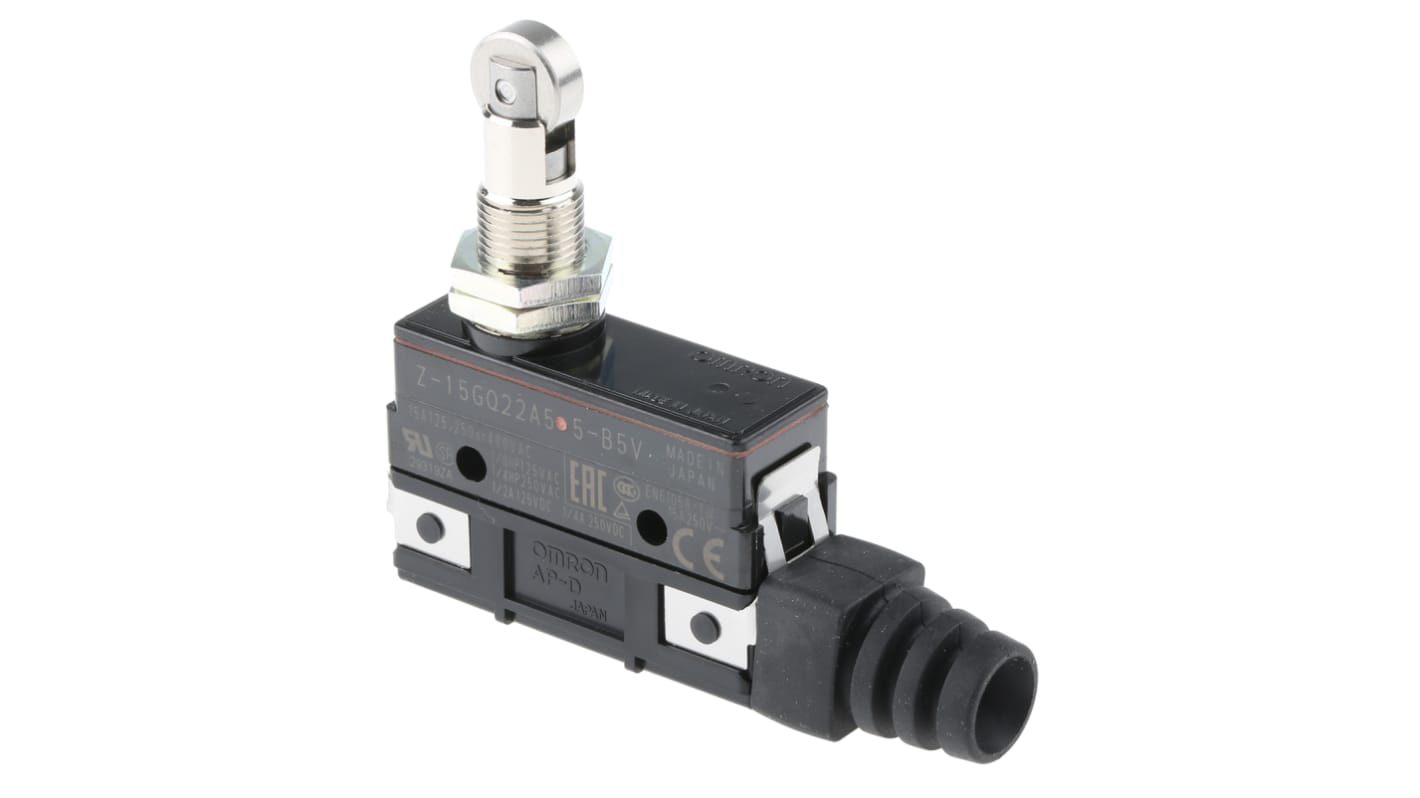

オムロン リミットスイッチ, NO/NC, 単極双投, IP62, 500V, 15A
- RS品番:
- 822-5591
- メーカー型番:
- Z-15GQ22A55-B5V
- メーカー/ブランド名:
- オムロン
取扱停止中
申し訳ありませんが、この商品の入荷は未定です。
- RS品番:
- 822-5591
- メーカー型番:
- Z-15GQ22A55-B5V
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| アクチュエータタイプ | ローラープランジャ | |
| 回路 | 単極双投 | |
| 通常端子構成 | NO/NC | |
| IP保護等級 | IP62 | |
| 電流 Max | 15A | |
| 最大AC電圧 | 500V | |
| 最大DC電圧 | 250V | |
| 駆動タイプ | スナップアクション | |
| 長さ | 81.6mm | |
| 代表規格 | CCC、CE、CSA、UL | |
| 深さ | 17.45mm | |
| 動作温度 Min | -25°C | |
| 幅 | 35.5mm | |
| 動作温度 Max | +80°C | |
| 機械的寿命 | 20000000Operations | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
アクチュエータタイプ ローラープランジャ | ||
回路 単極双投 | ||
通常端子構成 NO/NC | ||
IP保護等級 IP62 | ||
電流 Max 15A | ||
最大AC電圧 500V | ||
最大DC電圧 250V | ||
駆動タイプ スナップアクション | ||
長さ 81.6mm | ||
代表規格 CCC、CE、CSA、UL | ||
深さ 17.45mm | ||
動作温度 Min -25°C | ||
幅 35.5mm | ||
動作温度 Max +80°C | ||
機械的寿命 20000000Operations | ||
Z15シリーズ – 基本スイッチ
オムロンのZシリーズ基本スイッチはプラスチックハウジングですが、電気的及び機械的なスイッチング性能及び寿命は標準的なリミットスイッチと同じです。 これらの基本スイッチは、危険ではない環境での使用又はサブアセンブリ内で別個に密閉される場合に最適です。
多種多様な高精度基本スイッチ
15 Aという大スイッチング容量で高反復精度
コンタクト構成: SPDT
コンタクト定格: 250 V ac 15 A、14 V dc 15 A
コンタクト間隔、0.5 mm (標準)又は1.8 mm (大容量)
15 Aという大スイッチング容量で高反復精度
コンタクト構成: SPDT
コンタクト定格: 250 V ac 15 A、14 V dc 15 A
コンタクト間隔、0.5 mm (標準)又は1.8 mm (大容量)
認可
UL認定、CSA
オムロンリミットスイッチ、ローラプランジャアクチュエータ、IP62 - Z-15GQ22A55-B5V
このリミットスイッチは、オートメーションシステムの精密制御用に設計されており、機械的入力に基づく信頼性の高い作動を提供します。その機能は、さまざまな電気的・機械的用途の機器の安全性と信頼性に貢献しています。
特長と利点
• 正確な切り替えを可能にするスナップアクション機能
• 多目的に使用できる最大定格電流15A
• IP62準拠の防塵・防水性能
• 2,000万回の機械的耐久性
• SPDT構成により、柔軟な回路設計が可能
• 多目的に使用できる最大定格電流15A
• IP62準拠の防塵・防水性能
• 2,000万回の機械的耐久性
• SPDT構成により、柔軟な回路設計が可能
用途
• 正確な位置検出を行うコンベアシステムに最適
• 包装機械の運転管理に推奨
• 信頼性と安全性を備えた産業用オートメーション機器
• 包装機械の運転管理に推奨
• 信頼性と安全性を備えた産業用オートメーション機器
このスイッチの動作温度範囲は？
25℃から80℃の間で効率的に動作する。
このスイッチはどのようなアプリケーションに搭載できますか？
スイッチは、標準的な取り付け穴またはユニットに付属の金具を使用して取り付けることができます。
このスイッチはACおよびDC回路での使用に適していますか？
はい、ACは500Vまで、DCは250Vまで扱えます。
