THK リニアスライド ER616シリーズ
RS品番:
742-4030
メーカー型番:
ER616+70L
メーカー/ブランド名:
THK

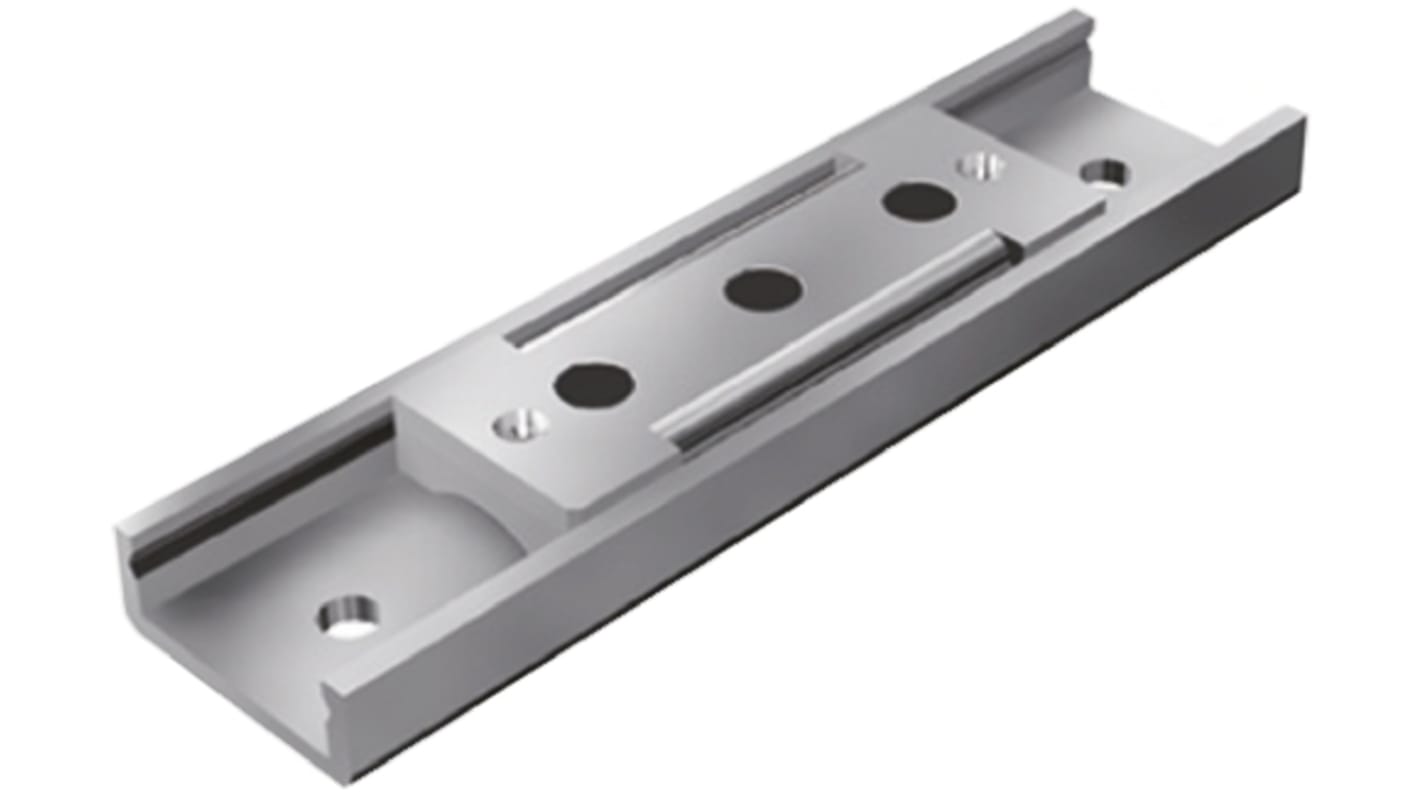

この画像は商品カテゴリーのイメージです。
リニアスライド の一覧へ
6 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥13,800.00
(税抜)
¥15,180.00
(税込)
個
単価
1 +
¥13,800.00
RS品番:
742-4030
メーカー型番:
ER616+70L
メーカー/ブランド名:
THK
データシート
その他
詳細情報
仕様
THK ER Series Precision Linear Pack Information
THK ER Series Datasheet
RoHSステータス: 該当なし
COO(原産国):
JP
精密リニアスライドパック THK ER シリーズ
THK 精密リニアスライドパックは、熱処理されたグラウンドステンレススチール製です。 スライドパックは薄く軽量で、 V 字型の溝にボールが入っており、内側のブロックに収納されたボールケース内に収められています。 ER シリーズリニアスライドパックは、電子機器、磁気ディスクデバイス、医療機器、半導体製造装置、測定機器、 コピー機やコピー機のプロット。
スライド及び外部レール付きの完全なリニアアセンブリ(設置 / 組み立てには取り付けねじが必要)さまざまな用途に対応できるように、レール長とスライドサイズを各種取り揃えています。
設計上の利点
THK ER シリーズリニアスライドパックは、小型軽量設計で、高速で正確なリニア応答と長期にわたる安定した性能を実現します。
備考
リニアスライドパック ER513 モデルと ER616 モデルの外側レールを取り付けるには、ねじヘッドが内側ブロックをふさがないように、なべ頭ねじ(サイズ 0 )を使用する必要があります。
ボールスライドテーブル、精密
電子・精密機器産業でよく使用される、様々な幅の耐腐食性ステンレススチール構造の精密ボールスライドテーブル。
特性
ストローク長さ
36mm
レール長さ
70mm
キャリッジ幅
15.6mm
メーカーシリーズ
ER616
キャリッジ長さ
36mm
動定格荷重
71.6N
静定格荷重
125N
