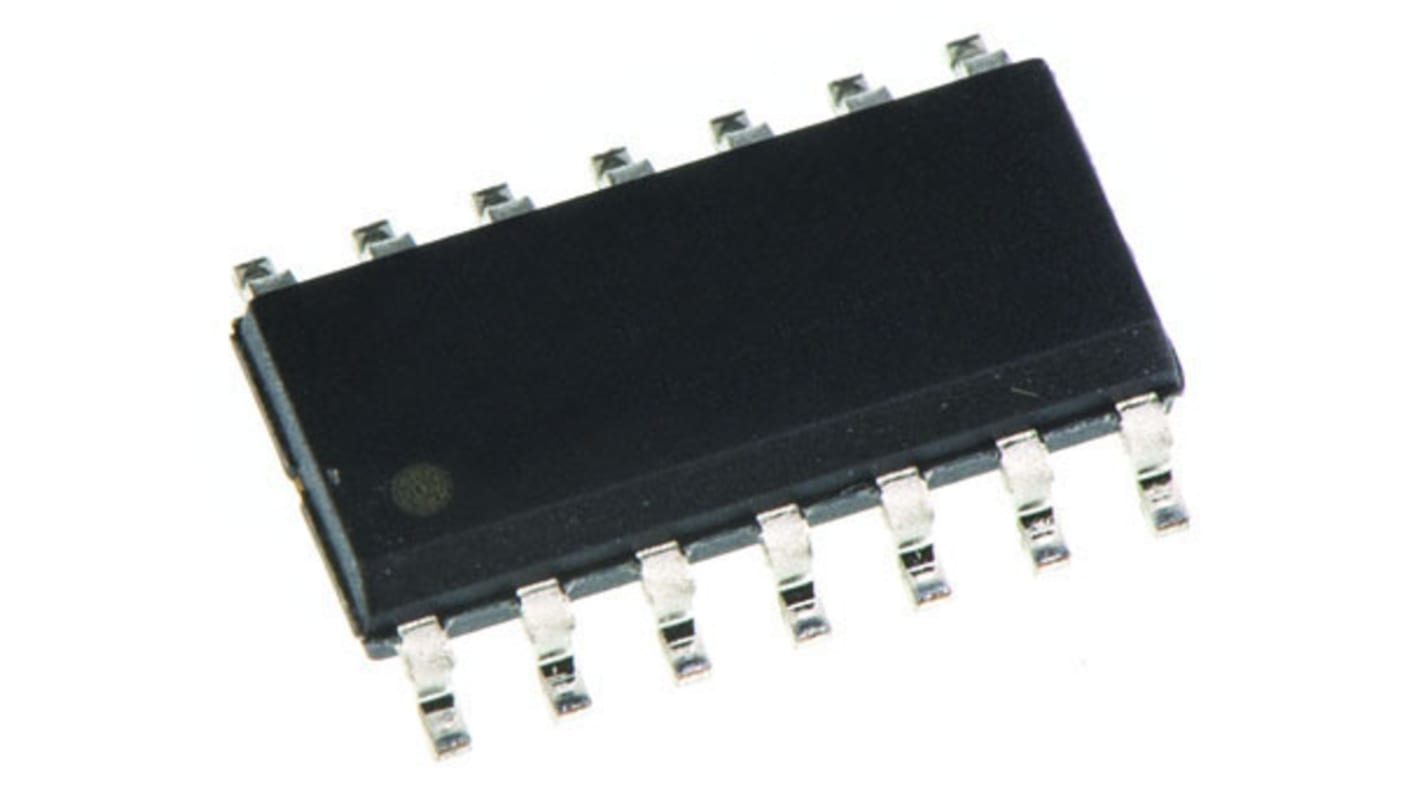

Texas Instruments ロジックゲート, NAND, 表面実装, 4-入力, SOIC
- RS品番:
- 145-0724
- メーカー型番:
- SN74LV20AD
- メーカー/ブランド名:
- Texas Instruments
取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 145-0724
- メーカー型番:
- SN74LV20AD
- メーカー/ブランド名:
- Texas Instruments
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Texas Instruments | |
| ロジックタイプ | NAND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 2 | |
| ゲートあたりの入力数 | 4 | |
| シュミットトリガ入力 | なし | |
| パッケージタイプ | SOIC | |
| ピン数 | 14 | |
| 論理回路 | LV | |
| 動作供給電圧 Max | 5.5 V | |
| 高レベル出力電流 Max | -12mA | |
| 最大伝播遅延時間 @ 最大 CL | 10.1 ns @ 3.3 V, 15.3 ns @ 2.5 V, 7 ns @ 5 V | |
| 動作供給電圧 Min | 2 V | |
| 低レベル出力電流 Max | 12mA | |
| 高さ | 1.58mm | |
| 幅 | 3.91mm | |
| 動作温度 Min | -40 °C | |
| 寸法 | 8.65 x 3.91 x 1.58mm | |
| 長さ | 8.65mm | |
| 動作温度 Max | +85 °C | |
| 伝播遅延テスト条件 | 50pF | |
| すべて選択 | ||
|---|---|---|
ブランド Texas Instruments | ||
ロジックタイプ NAND | ||
実装タイプ 表面実装 | ||
エレメント数 2 | ||
ゲートあたりの入力数 4 | ||
シュミットトリガ入力 なし | ||
パッケージタイプ SOIC | ||
ピン数 14 | ||
論理回路 LV | ||
動作供給電圧 Max 5.5 V | ||
高レベル出力電流 Max -12mA | ||
最大伝播遅延時間 @ 最大 CL 10.1 ns @ 3.3 V, 15.3 ns @ 2.5 V, 7 ns @ 5 V | ||
動作供給電圧 Min 2 V | ||
低レベル出力電流 Max 12mA | ||
高さ 1.58mm | ||
幅 3.91mm | ||
動作温度 Min -40 °C | ||
寸法 8.65 x 3.91 x 1.58mm | ||
長さ 8.65mm | ||
動作温度 Max +85 °C | ||
伝播遅延テスト条件 50pF | ||
- COO（原産国）:
- MY
74LV シリーズ、Texas Instruments
低電圧CMOSロジック
動作電圧: 2 → 5.5
互換性: 入力LVTTL / TTL、出力LVCMOS
動作電圧: 2 → 5.5
互換性: 入力LVTTL / TTL、出力LVCMOS
74LVファミリ
