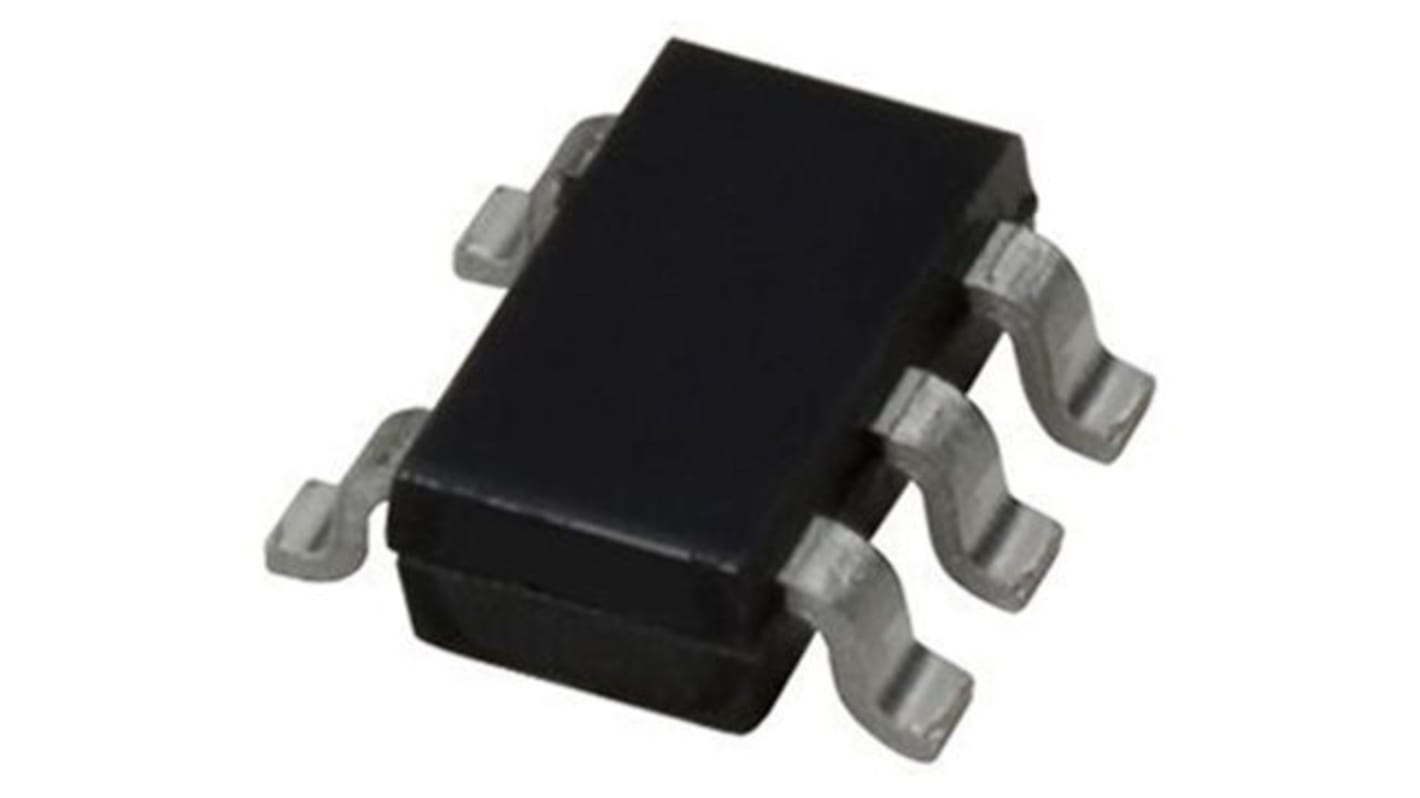

Texas Instruments ロジックゲート, NAND, 表面実装, 2-入力, 74
- RS品番:
- 145-5974
- メーカー型番:
- SN74AHC1G00DCKR
- メーカー/ブランド名:
- Texas Instruments
- RS品番:
- 145-5974
- メーカー型番:
- SN74AHC1G00DCKR
- メーカー/ブランド名:
- Texas Instruments
その他
詳細情報
74AHC1G シリーズ、Texas Instruments
アドバンスド高速CMOSロジック
シングルゲートパッケージ
動作電圧: 2 → 5.5
低電力消費: 10μA最大Icc
±8mA出力駆動性能(5 V)
シングルゲートパッケージ
動作電圧: 2 → 5.5
低電力消費: 10μA最大Icc
±8mA出力駆動性能(5 V)
74AHC Family
仕様
特性 | |
|---|---|
| ロジックタイプ | NAND |
| 実装タイプ | 表面実装 |
| エレメント数 | 1 |
| ゲートあたりの入力数 | 2 |
| シュミットトリガ入力 | なし |
| パッケージタイプ | SC-70 |
| ピン数 | 5 |
| 論理回路 | AHC |
| 動作供給電圧 Max | 5.5 V |
| 高レベル出力電流 Max | -8mA |
| 最大伝播遅延時間 @ 最大 CL | 11.4 ns @ 3.3 V, 7.5 ns @ 5 V |
| 動作供給電圧 Min | 2 V |
| 低レベル出力電流 Max | 8mA |
| 動作温度 Min | -40 °C |
| 幅 | 1.25mm |
| 高さ | 0.9mm |
| 寸法 | 2 x 1.25 x 0.9mm |
| 長さ | 2mm |
| 動作温度 Max | +85 °C |
| 伝播遅延テスト条件 | 50pF |
