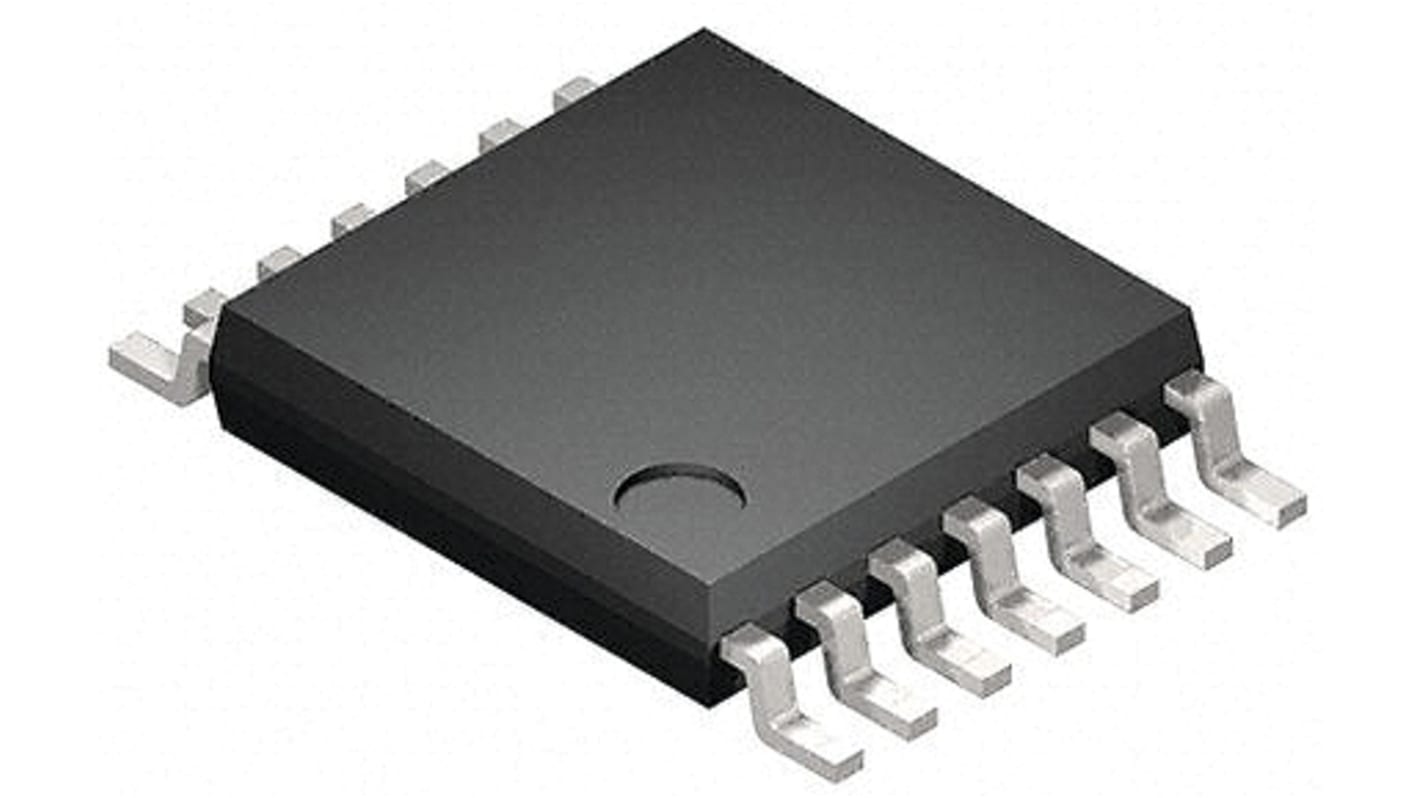

Toshiba ロジックゲート, AND, 表面実装, 4-入力, TSSOP
RS品番:
171-3441
メーカー型番:
74VHC21FT
メーカー/ブランド名:
Toshiba
ロジックIC・ロジックゲートIC の一覧へ
取扱終了
RS品番:
171-3441
メーカー型番:
74VHC21FT
メーカー/ブランド名:
Toshiba
データシート
その他
詳細情報
仕様
Datasheet
ESD Control Selection Guide V1
RoHSステータス: 適合
74VHC21FTは、シリコンゲートC2MOS技術に基づいて製造された先進の高速CMOS 4入力ANDゲートです。CMOSの低消費電力を維持しながら、同等のバイポーラショットキーTTLに匹敵する高速動作を実現しています。内部回路は、バッファ出力を含む4段階から構成され、ノイズ耐性に優れ、出力が安定しています。入力保護回路により、供給電圧に関わらず入力ピンに0 → 5.5 Vを印加できるようになります。この装置は、5 Vシステムと3 Vシステム、及びバッテリバックアップのような2つの電源システムのインターフェイスに使用できます。この回路は、電源電圧と入力電圧のミスマッチによる装置の損傷を防止します。
広い動作温度: Topr = -40 → 125 °C
高速: tpd = 3.3 ns (標準) @ VCC = 5.0 V
低消費電力: ICC = 2.0 μA (最大) @ Ta = 25 °C
高ノイズ耐性: VNIH = VNIL = 28 % VCC (最小)
全入力でパワーダウン保護機能を実現
平衡伝搬遅延: tPLH ≈ tPHL
広い動作電圧範囲: VCC (opr) = 2.0 → 5.5 V
74シリーズ(AC / HC / AHC / LVなど)の21タイプと互換性があるピン配置及び機能
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
ロジックタイプ
AND
実装タイプ
表面実装
エレメント数
2
ゲートあたりの入力数
4
パッケージタイプ
TSSOP
ピン数
14
論理回路
74VHC
入力タイプ
CMOS, TTL
動作供給電圧 Max
5.5 V
高レベル出力電流 Max
-8mA
最大伝播遅延時間 @ 最大 CL
13.5 ns @ 50 pF
動作供給電圧 Min
2 V
低レベル出力電流 Max
8mA
高さ
1mm
動作温度 Max
+125 °C
出力タイプ
バッファ, CMOS
伝播遅延テスト条件
50pF
動作温度 Min
-40 °C
寸法
5 x 4.4 x 1mm
長さ
5mm
自動車規格
AEC-Q100
幅
4.4mm
