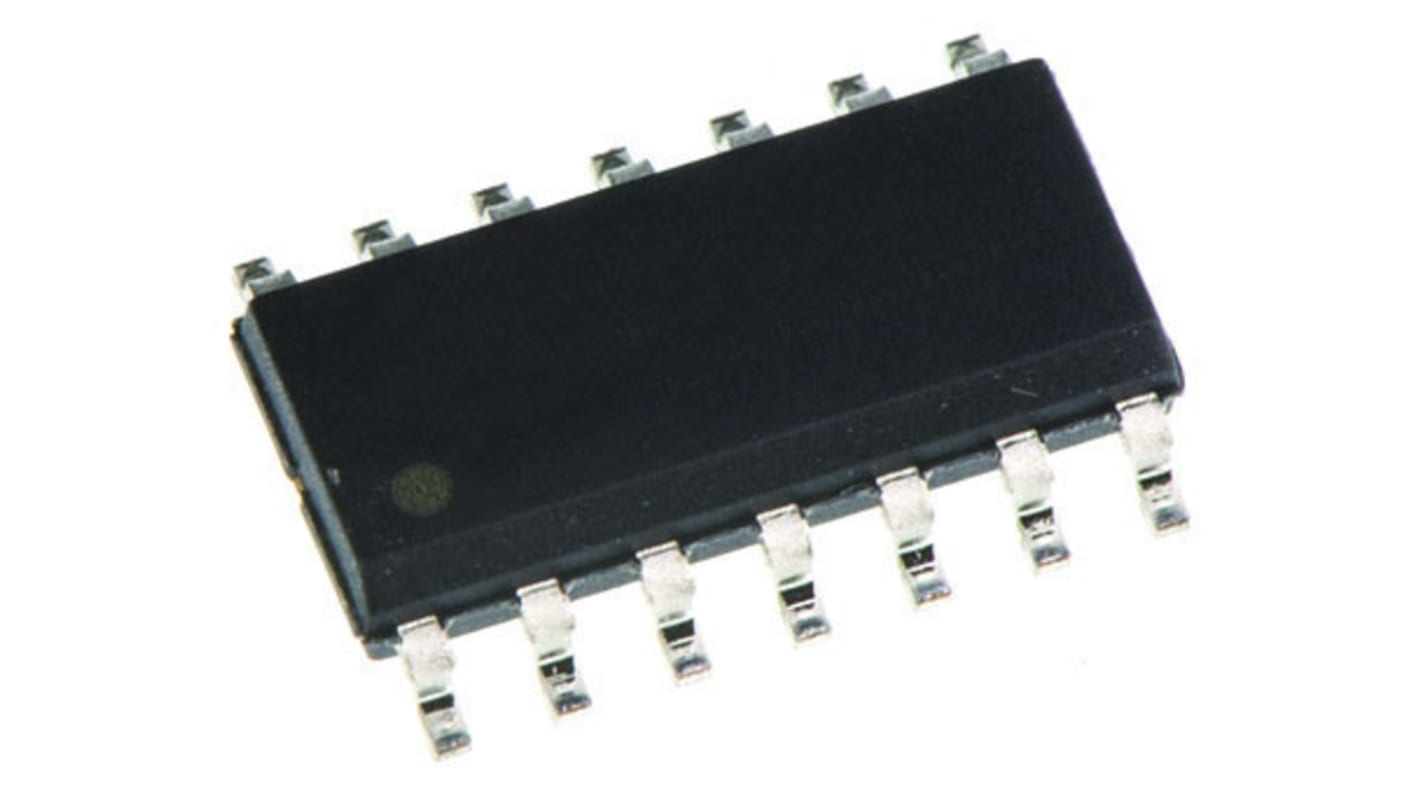

Texas Instruments ロジックゲート, AND, 表面実装, 2-入力, SOIC
- RS品番:
- 179-2158
- メーカー型番:
- SN74ACT08D
- メーカー/ブランド名:
- Texas Instruments
取扱終了
- RS品番:
- 179-2158
- メーカー型番:
- SN74ACT08D
- メーカー/ブランド名:
- Texas Instruments
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Texas Instruments | |
| ロジックタイプ | AND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 4 | |
| ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | なし | |
| パッケージタイプ | SOIC | |
| ピン数 | 14 | |
| 論理回路 | ACT | |
| 動作供給電圧 Max | 5.5 V | |
| 高レベル出力電流 Max | -24mA | |
| 最大伝播遅延時間 @ 最大 CL | 9 ns @ 5 V | |
| 動作供給電圧 Min | 4.5 V | |
| 低レベル出力電流 Max | 24mA | |
| 伝播遅延テスト条件 | 50pF | |
| 寸法 | 8.65 x 3.91 x 1.58mm | |
| 幅 | 3.91mm | |
| 高さ | 1.58mm | |
| 動作温度 Min | -40 °C | |
| 長さ | 8.65mm | |
| 動作温度 Max | +85 °C | |
すべて選択 | ||
|---|---|---|
ブランド Texas Instruments | ||
ロジックタイプ AND | ||
実装タイプ 表面実装 | ||
エレメント数 4 | ||
ゲートあたりの入力数 2 | ||
シュミットトリガ入力 なし | ||
パッケージタイプ SOIC | ||
ピン数 14 | ||
論理回路 ACT | ||
動作供給電圧 Max 5.5 V | ||
高レベル出力電流 Max -24mA | ||
最大伝播遅延時間 @ 最大 CL 9 ns @ 5 V | ||
動作供給電圧 Min 4.5 V | ||
低レベル出力電流 Max 24mA | ||
伝播遅延テスト条件 50pF | ||
寸法 8.65 x 3.91 x 1.58mm | ||
幅 3.91mm | ||
高さ 1.58mm | ||
動作温度 Min -40 °C | ||
長さ 8.65mm | ||
動作温度 Max +85 °C | ||
