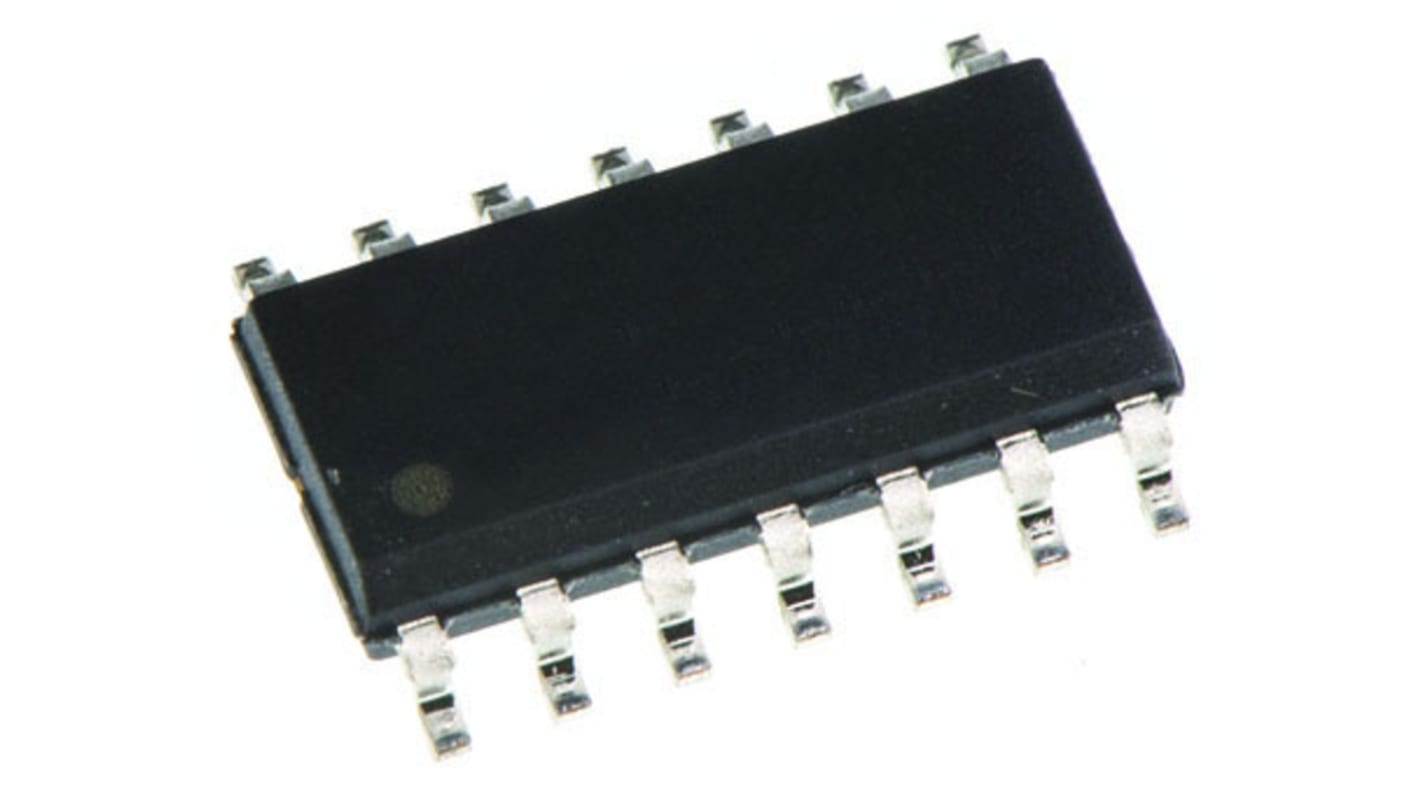

Texas Instruments ロジックゲート, NAND, 表面実装, 2-入力, SOIC
- RS品番:
- 179-2171
- メーカー型番:
- SN74HC03D
- メーカー/ブランド名:
- Texas Instruments
取扱終了
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
購入単位は20個
￥62.10
(税抜)
￥68.31
(税込)
- RS品番:
- 179-2171
- メーカー型番:
- SN74HC03D
- メーカー/ブランド名:
- Texas Instruments
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Texas Instruments | |
| ロジックタイプ | NAND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 4 | |
| ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | なし | |
| パッケージタイプ | SOIC | |
| ピン数 | 14 | |
| 論理回路 | HC | |
| 動作供給電圧 Max | 6 V | |
| 高レベル出力電流 Max | -0.005mA | |
| 最大伝播遅延時間 @ 最大 CL | 105 ns @ 2 V, 23 ns @ 6 V, 25 ns @ 4.5 V | |
| 動作供給電圧 Min | 2 V | |
| 低レベル出力電流 Max | 5.2mA | |
| 寸法 | 8.65 x 3.91 x 1.58mm | |
| 動作温度 Max | +85 °C | |
| 長さ | 8.65mm | |
| 動作温度 Min | -40 °C | |
| 伝播遅延テスト条件 | 50pF | |
| 高さ | 1.58mm | |
| 幅 | 3.91mm | |
| 出力タイプ | オープンドレイン | |
