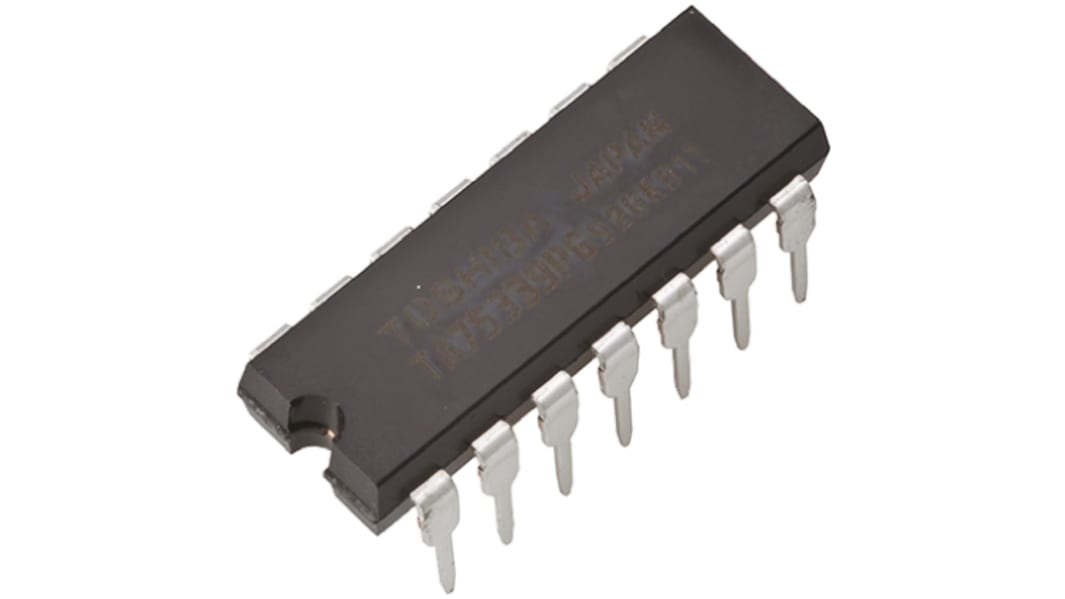

Toshiba 4000シリーズシリーズ ロジックゲート, 4mA, 14-Pin PDIP 2-入力

  • RS品番 541-9544
  • メーカー型番 TC4011BP(F)
  • メーカー/ブランド名 Toshiba
データシート
その他
RoHSステータス: 適合
COO(原産国): JP
詳細情報

TC4000ファミリ、東芝

4000 CMOS Logic Family, Toshiba

仕様
特性
ロジック機能 NAND
実装タイプ スルーホール
エレメント数 4
ゲートあたりの入力数 2
シュミットトリガ入力 なし
パッケージタイプ PDIP
ピン数 14
ロジックファミリー 4000
動作供給電圧 Max 18 V
高レベル出力電流 Max -4mA
最大伝播遅延時間 @ 最大 CL 80 ns @ 15 V, 100 ns @ 10 V, 200 ns @ 5 V
動作供給電圧 Min 3 V
低レベル出力電流 Max 4mA
高さ 3.5mm
長さ 19.25mm
寸法 19.25 x 6.4 x 3.5mm
6.4mm
動作温度 Max +85 °C
伝播遅延テスト条件 50pF
動作温度 Min -40 °C
125 国内在庫あり - 通常1営業日でお届け
単価: 購入単位は5個
65.40
(税抜)
71.94
(税込)
単価
1袋あたりの価格*
5 - 20
¥65.40
¥327.00
25 - 120
¥52.60
¥263.00
125 - 245
¥35.40
¥177.00
250 - 495
¥31.40
¥157.00
500 +
¥30.00
¥150.00
* 購入単位ごとの価格
梱包形態
