ADAFRUIT INDUSTRIES 開発ボード, 開発 ボード, METRO 328, MCU, 2488

Adafruit METROは、Arduino UNOボード(RS 769-7409)の派生品であるため、多くのプロジェクトやサンプルコードを使用及び適用できます。 ATmega328Pを16 MHzで実行し、32 KBのフラッシュと2 KBのRAMを備え、さまざまなシンプルなプロジェクトに最適です。 アナログ入力、ハードウェアUART、SPI、I²C、タイマー、PWMを含む、19本のGPIOピンがあります。 ロジックレベルは5 Vですが、3.3 Vに簡単に変換できます。

ヘッダは取り付け及びはんだ付け済みで、ボードは完全にテスト済みです。

2.1 mm DCジャックを介して7 → 9 V dcのPSUでMETROに電力供給できます。ジャックの横にはオン / オフスイッチが付いています。 代わりに、5 V Micro-USBコネクタを使用して給電することも可能です。 METROはUSBとDCを自動的に切り替えます。

あらゆるAdafruitシールドに対応し、上に直接乗せて特定の機能を追加することができます。 どのようにフィットするのかをお見せするため、Metroは12個のボタンを備えた静電容量型タッチシールドと共に表示されていますが、このシールドは付属していません。 ボードの正面端には4個のインジケータLEDがあり、シールドが上に乗っている場合でもデバッグが簡単です。

ボードサイズが重要なプロジェクト向けに、スケールダウンされたMETRO Miniボード(RS 124-5512)も用意されています。

- ATmega328マイクロコントローラ、Optiboot (UNO)ブートローダ搭載
- サポートされている純正FTDI FT231XでのUSBプログラミングとデバッグ
- 入力電圧: 7 → 9 V dc (9 V dc電源を推奨)
- 5 Vレギュレータは、レギュレータの温度が150 °Cを超えない限り、ピーク電流(～800 mA)を供給可能
- 3.3 Vレギュレータは、レギュレータの温度が150 °Cを超えない限り、ピーク電流(～150 mA)を供給可能
- 5 Vロジック、3.3 V互換入力
- デジタルI/Oピン x 20 (PWM出力兼用 x 6、アナログ入力兼用 x 6)
- 再プログラミング用の6ピンICSPヘッダ
- 32 KBフラッシュメモリ(ブートローダ用に0.5 K、ブートロード後に31.5 KB使用可能)
-クロック速度: 16 MHz
- "Classic"及び"R3"シールドに対応
- 4個のラバーバンパー付属
- 53 x 71 x 13 mm、2.1 x 2.8 x 0.5インチ
- 重量19 g

Mac又はWindowsをお使いの場合には、FTDIからFTDI VCPドライバをインストールし、COM / シリアルポートが正しく表示されるようにします。

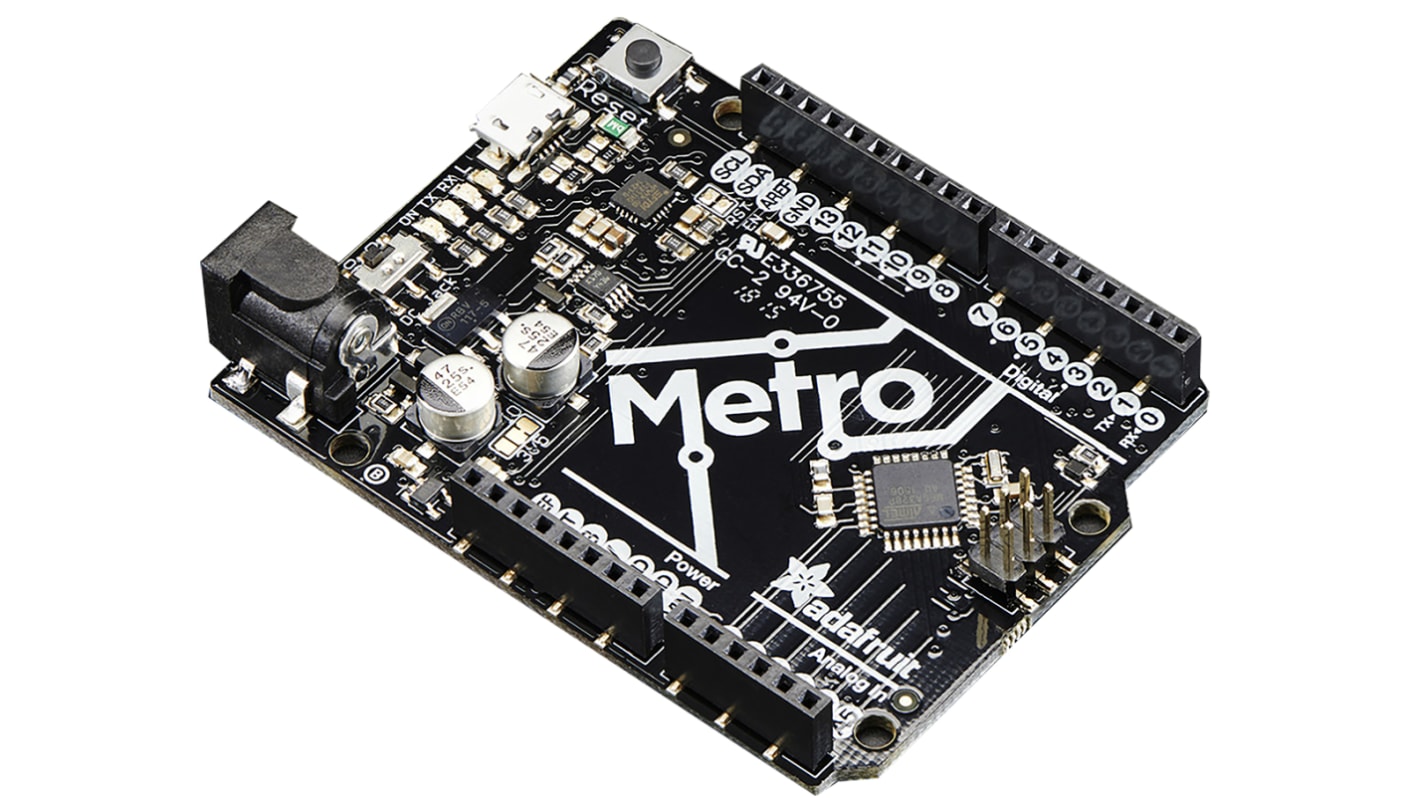

Adafruit METRO ATmega328開発ボード
