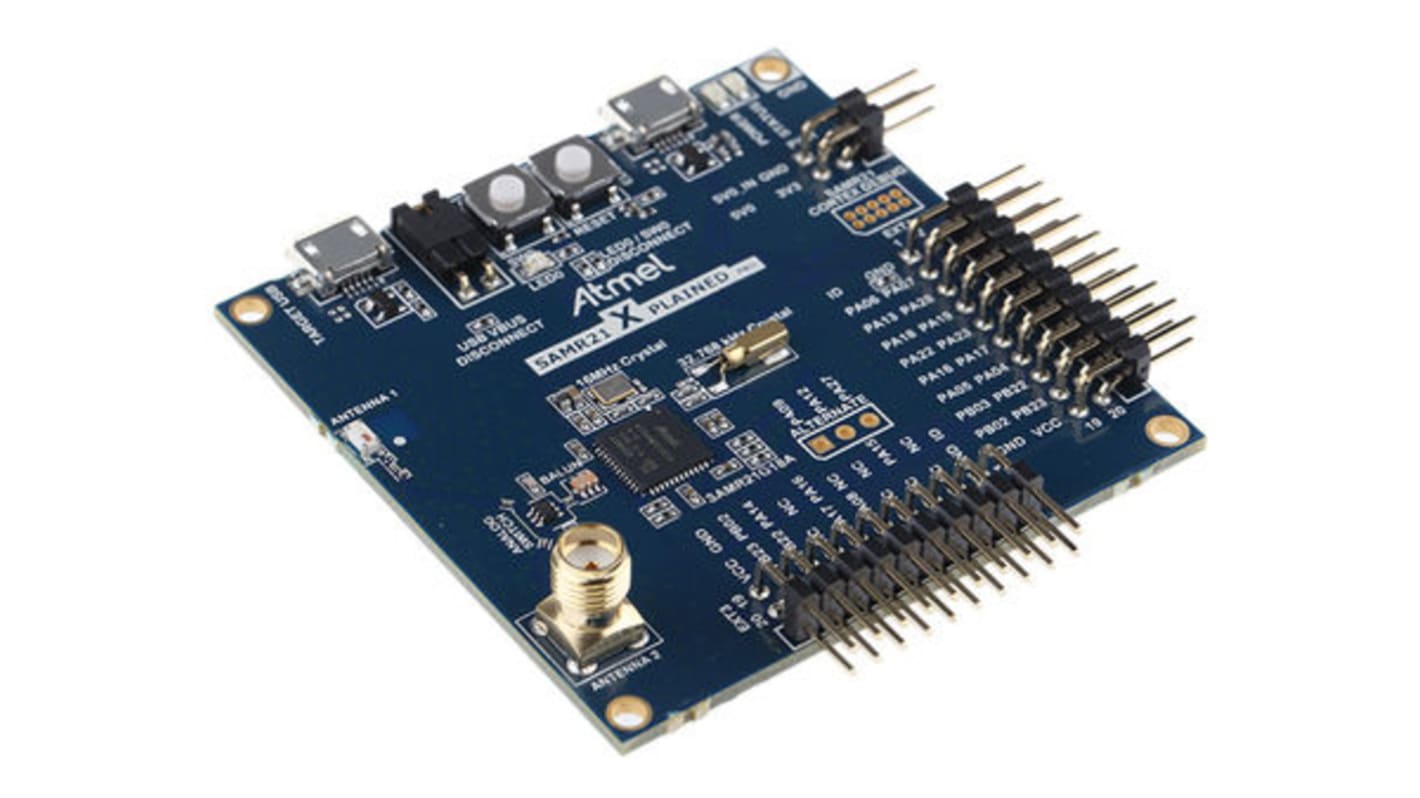

Microchip SAM R21 Xplained Pro 評価 キット ATSAMR21-XPRO
- RS品番:
- 130-6177
- メーカー型番:
- ATSAMR21-XPRO
- メーカー/ブランド名:
- Microchip
2 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は 個
¥16,750.00
(税抜)
¥18,425.00
(税込)
個 | 単価 |
---|---|
1 + | ¥16,750.00 |
- RS品番:
- 130-6177
- メーカー型番:
- ATSAMR21-XPRO
- メーカー/ブランド名:
- Microchip
データシート
その他
詳細情報
ATSAMR21 SoC Xplained Pro開発ボード
Atmel SAM R21は、低電力システムオンチップ(SoC)シリーズで、SAM D21マイクロコントローラを備え、AT86RF233 2.4 GHz ISMバンドトランシーバを内蔵しています。 Atmel SAM R21 Xplained Pro評価キットは、ATSAMR21G18Aデバイスのプロトタイピングと評価を目的にしています。 Atmel SAM R21 Xplained Proハードウェアプラットフォームキットを使用すれば、ATSAMR21G18Aをカスタム設計に統合する方法を理解できます。 Atmel製のSAM R21は、Atmel Studio統合開発プラットフォーム(IDP)に対応しています。 Xplained Pro MCUシリーズの評価キットには、オンボードの組み込みデバッガが搭載されています。 ATSAMR21G18Aマイクロコントローラのプログラム又はデバッグに別途の工具は不要です。 ATSAMR21-XPROボードは、ZigBeeスタックと互換性があり、自己修復、自己編成メッシュネットワークをサポートしています。また、ネットワークトラフィックを最適化し、消費電力を最小化します。
ATSAMR21 Xplained Pro開発ボードの特長と利点
256 KBフラッシュメモリ、32 KB SRAM、2.4 GHz AT86RF233トランシーバ搭載のATSAMR21G18A Cortex-M0+コアSoC
RF出力電力: 最大+4 dBm
レシーバ感度: -99 dBm
変調: O-QPSK
OTAデータ転送速度: 256 kbps
ハードウェア支援MAC (自動認識、自動再試行)
SFD検知、拡散 / 逆拡張、フレーミング、CRC-16計算
アンテナダイバーシティ及びTx / Rx制御
128バイトTx/Rxフレームバッファ
AES-128暗号化
組み込みデバッガ(EDBG)
シリアルワイヤデバッグ(SWD)を介したSAM R21ボード上でのプログラミングとデバッグ
UART経由で仮想COMポートインターフェイスに接続
SPI / I2C経由でターゲットに接続するためのAtmelデータゲートウェイインターフェイス(DGI)
GPIO x 4 (コード挿入の場合にターゲットに接続)
リセットプッシュボタン
ユーザープッシュボタン
ユーザーLED
Xplained Pro拡張ヘッダ x 2
電源: +5 V dc (外部コネクタ又はUSB接続経由)
消費電流監視由ヘッダ
組み込みデバッガ用microUSBコネクタ
ターゲット用microUSBコネクタ
セラミックチップアンテナ
外部アンテナ用SMAコネクタ
用途: 産業用制御、住宅 / 業務用オートメーション、健康管理、家庭用電化製品、PC周辺機器、IEEE802.15.4又はZigBeeプロトコルを使用したモノのインターネット(IoT)用ローカル通信など
256 KBフラッシュメモリ、32 KB SRAM、2.4 GHz AT86RF233トランシーバ搭載のATSAMR21G18A Cortex-M0+コアSoC
RF出力電力: 最大+4 dBm
レシーバ感度: -99 dBm
変調: O-QPSK
OTAデータ転送速度: 256 kbps
ハードウェア支援MAC (自動認識、自動再試行)
SFD検知、拡散 / 逆拡張、フレーミング、CRC-16計算
アンテナダイバーシティ及びTx / Rx制御
128バイトTx/Rxフレームバッファ
AES-128暗号化
組み込みデバッガ(EDBG)
シリアルワイヤデバッグ(SWD)を介したSAM R21ボード上でのプログラミングとデバッグ
UART経由で仮想COMポートインターフェイスに接続
SPI / I2C経由でターゲットに接続するためのAtmelデータゲートウェイインターフェイス(DGI)
GPIO x 4 (コード挿入の場合にターゲットに接続)
リセットプッシュボタン
ユーザープッシュボタン
ユーザーLED
Xplained Pro拡張ヘッダ x 2
電源: +5 V dc (外部コネクタ又はUSB接続経由)
消費電流監視由ヘッダ
組み込みデバッガ用microUSBコネクタ
ターゲット用microUSBコネクタ
セラミックチップアンテナ
外部アンテナ用SMAコネクタ
用途: 産業用制御、住宅 / 業務用オートメーション、健康管理、家庭用電化製品、PC周辺機器、IEEE802.15.4又はZigBeeプロトコルを使用したモノのインターネット(IoT)用ローカル通信など
備考
AT86RF233トランシーバチップ: RS品番 769-2687
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
分類 | 評価 キット |
キット名 | SAM R21 Xplained Pro |
テクノロジー | MCU |
デバイスコア | ARM Cortex M0+ |
プロセッサファミリ名 | SAM |
プロセッサ品番 | • ATSAMR21G18A |
プロセッサ種類 | MCU |
