Infineon センサ開発ツール, 評価ボード, S2G-2-HALL-TLE4966K, ダブルホール効果センサ, S2GO2HALLTLE4966KTOBO1

マイコン開発ツール の一覧へ
取扱停止中
申し訳ありませんが、この商品の入荷は未定です。
RS品番:
234-1610
メーカー型番:
S2GO2HALLTLE4966KTOBO1
メーカー/ブランド名:
インフィニオン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

インフィニオン

キットの分類

評価ボード

プロダクトタイプ

センサ開発ツール

キット名

S2G-2-HALL-TLE4966K

テクノロジー

ダブルホール効果センサ

プロセッサ品番

TLE4966K

規格 / 承認

No

TLE4966Kの説明: Infineon XENSIVTM TLE4966Kは、高精度の用途向けに特別に設計された内蔵回路ダブルホール効果センサです。チップ上のアクティブ補償回路とチョッパー技術により、精密な磁気スイッチングポイントと高温安定性を実現します。これらは、各磁極ペアに対してQ2時の速度信号とQ1時の方向情報を提供し、速度信号の前に提供します。

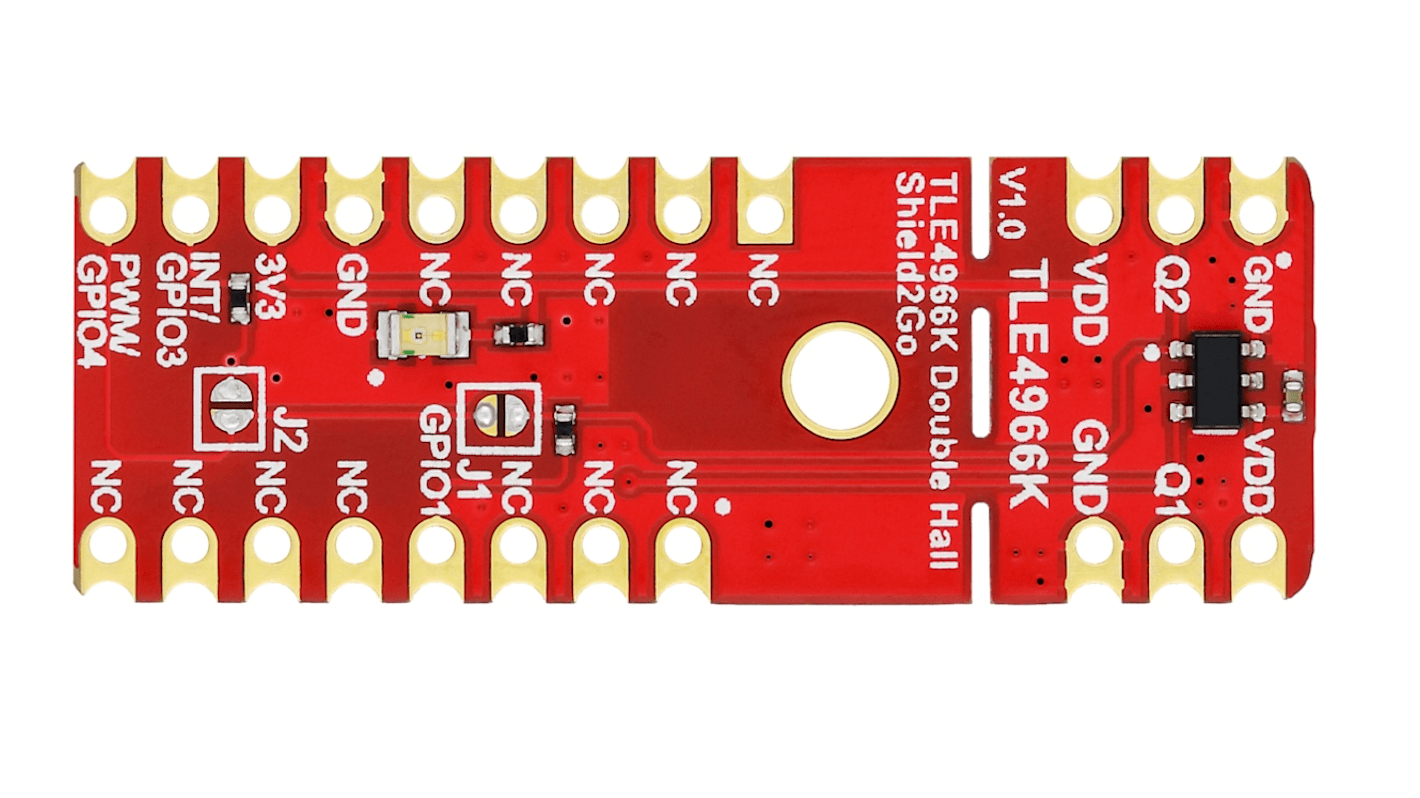

説明 S2GO_2_Hall_TLE4966K: InfineonのXENSIVTM S2GO_2_Hall_TLE4966Kボードは、ユニークなお客様と評価体験を提供します。このボードには、TLE4966K内蔵回路ダブルホール効果センサ1個が装備されており、使用可能なArduinoライブラリが付属しています。お客様は、Shield2GoボードとInfineon My IoTアダプタを組み合わせることで、独自のシステムソリューションを開発できます。IoTアダプタは、一般的なIoT評価プラットフォームであるArduinoやRaspberry PIなどの外部ハードウェアソリューションへのゲートウェイです。これらすべてが、市場で最も迅速なIoTシステムの評価と開発を可能にします!

機能の概要


• 2.7 V から 24 V の供給電圧操作

• 非調整型電源から動作

• 磁気スイッチングポイントの高感度と高安定性

• アクティブエラー補償による機械的ストレスに対する高い耐性

• 逆バッテリ保護(-18 V)

• 優れた温度安定性

• 損傷なしで最大195 °Cのピーク温度

• 低ジッター(標準: 1 μs)

• デジタル出力信号

• バイポーラバージョン

• 2ホールプローブ間の優れたマッチング

• ホールプレート距離: 1.45 mm

• 方向及び速度情報

• 速度信号の前に方向信号スイッチ

• SMDパッケージPG-TSOP6-6-5

想定される用途:


• インデックスカウント

• 回転速度及び方向検出

• ウィンドウリフト、電動閉鎖システム、ソーラーブラインド、ガレージドアなどのモータ駆動の位置決めシステム

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
