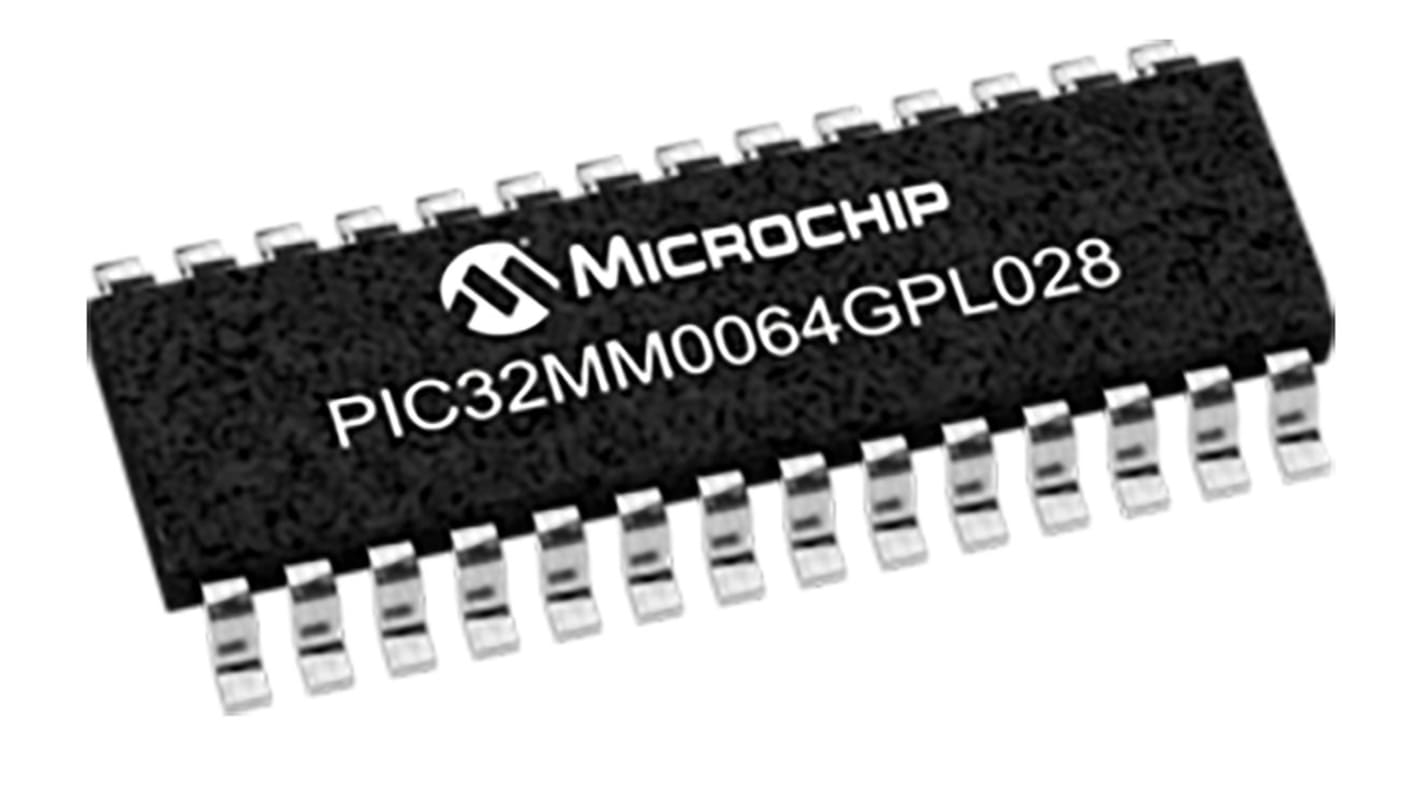

Microchip マイコン, PIC, 25MHz, 64 kB, フラッシュ, 28-Pin SOIC

マイクロコントローラ・マイコン の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
梱包形態
RS品番:
124-1560
メーカー型番:
PIC32MM0064GPL028-I/SO
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC32

パッケージタイプ

SOIC

実装タイプ

表面実装

ピン数

28

デバイスコア

PIC

データバス幅

32bit

プログラムメモリサイズ

64 kB

最大周波数

25MHz

RAMサイズ

8 kB

USBチャンネル

0

PWMユニット数

0

標準動作供給電圧

2 → 3.6 V

動作温度 Min

-40 °C

プログラムメモリタイプ

フラッシュ

動作温度 Max

+85 °C

ADCユニット数

1

長さ

17.9mm

ADC数

12 x 10/12 ビット

高さ

2.35mm

幅

7.5mm

インストラクションセットアーキテクチャ

RISC

寸法

17.9 x 7.5 x 2.35mm

PIC32MMxxxxGPL 32ビットマイクロコントローラ


microAptiv™ UCコア及びECCフラッシュプログラムメモリ搭載のMicrochip 32ビットPIC32MMファミリマイクロコントローラです。これらにはMIPS32プロセッサより35 %少ないコードで98 %の性能を発揮するmicroMIPS™命令セットが採用されています。このPIC32MM MCUは、消費電力が最も小さくコスト効果が最も高い、Microchipの32ビットPIC32マイクロコントローラファミリに属しています。低消費電力とより長いバッテリ寿命が求められる用途に最適な高性能の汎用MCUです。

コアから独立した周辺装置を搭載したこのMCUにより、CPUの重要な機能がオフロードされます。このデバイスは、設計の簡素化に役立つ、MicrochipのMPLAB® Code Configurator (MCC)ソフトウェアで全面的にサポートされています。対象となる主な用途には、IoTセンサノード、環境監視機器、ポータブル医療機器やフィットネス機器、ビルディングオートメーション / 制御、低コストモータ制御などがあります。

マイクロコントローラの特長:


高性能32ビットRISC CPU
microMIPS™命令セット
16ビット / 32ビット幅命令(データパス幅: 32ビット)
2セットの32レジスタファイル(32ビット)で、割り込みの待ち時間を低減
1サイクルで32 x 16乗算、2サイクルで32 x 32乗算
動作電圧: +2.0 → +3.6V
低電力動作: 500 nAスリープ電流(RAM保持モード用)

アナログの特長:


最大14チャンネル、ソフトウェアで選択可能な10 / 12ビットSAR ADC
入力が多重化されたアナログコンパレータ x 2
5ビットDAC (出力ピン付)

周辺装置の特長:


I²S対応の4線式SPIモジュール(最大25 Mbps) x 2
LIN対応のUARTモジュール x 2
CRCモジュール
ハードウェアリアルタイムクロック / カレンダー(RTCC)
16ビットタイマ x 7
マルチ出力モジュール x 1、シングル出力モジュール x 2
ペリフェラルピン選択(PPS)により最大20本のピンを再マッピング可能
周辺装置を選択するための内部接続及びPPSを備えた構成可能なロジックセル x 2

PIC32MMファミリは、消費電力が最も小さくコスト効果が最も高い、Microchipの32ビットPIC32マイクロコントローラファミリに属しています。低消費電力と長いバッテリ寿命が求められ、スペースが限られている、要求の厳しい用途に適したPIC32MMデバイスは、スリープモード時の電流が最小500 nAで、4 x 4 mmの小型パッケージに収容されています。このファミリは、設定可能なロジックセルやマルチ出力キャプチャ / コンペア / PWM (MCCP)をはじめとする、CPU負荷を軽減するためのコア独立ペリフェラルを搭載しています。こうしたペリフェラルにより、センサレスBLDCモータ制御用途に対応できるようになります。


高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ
