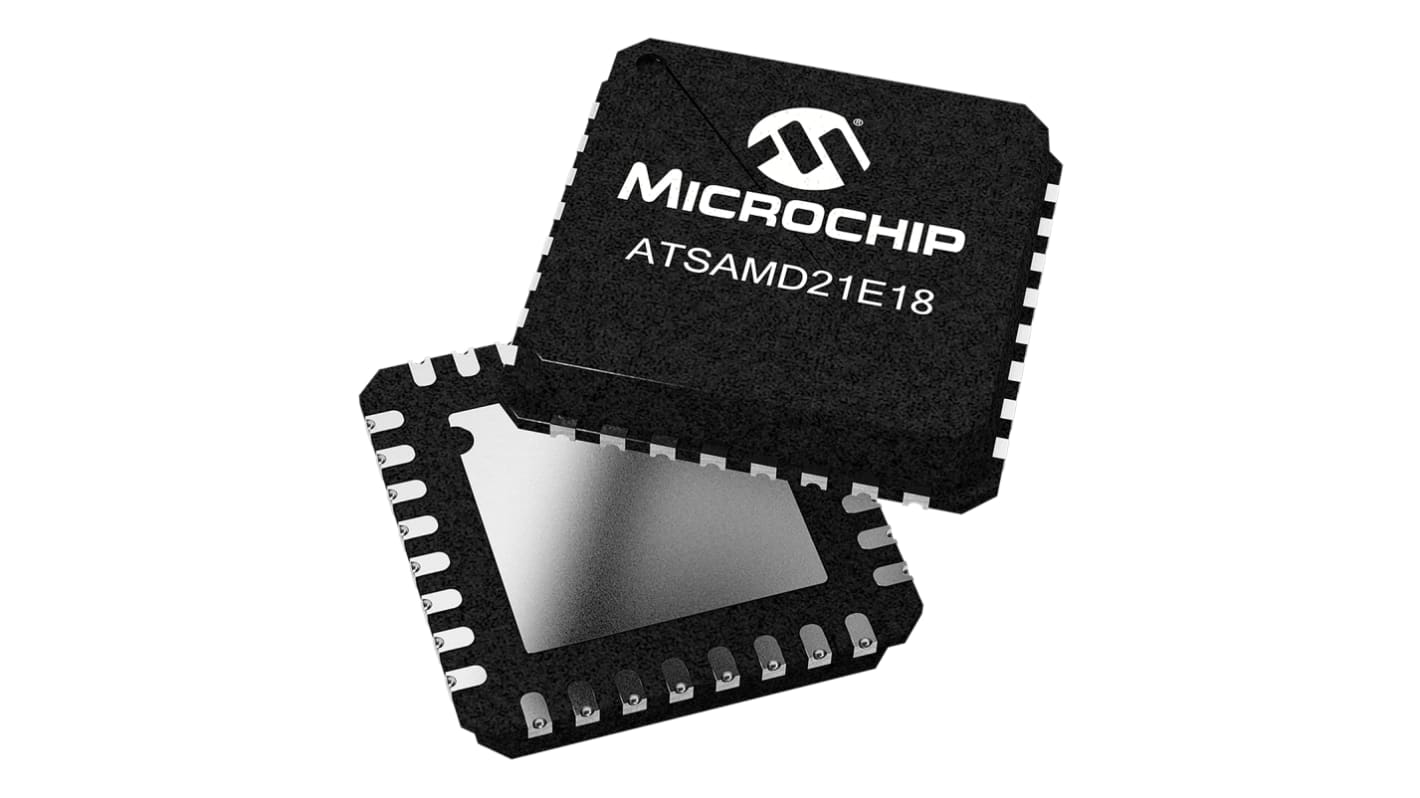

Microchip SAM D21 マイコン, ARM Cortex M0+コア, 48MHz, 256 kB, フラッシュ, 32-Pin QFN
RS品番:
133-0941
メーカー型番:
ATSAMD21E18A-MU
メーカー/ブランド名:
Microchip
マイクロコントローラ・マイコン の一覧へ
取扱終了
RS品番:
133-0941
メーカー型番:
ATSAMD21E18A-MU
メーカー/ブランド名:
Microchip
データシート
その他
詳細情報
仕様
Datasheet
ESD Control Selection Guide V1
RoHSステータス: 適合
ATSAMD21 ARM® Cortex®-M0+マイクロコントローラ
ATSAMD21 ARM® Cortex®-M0+マイクロコントローラは、移行用に開発されたSMART™ ARMベースのマイクロコントローラです。SMART™シリーズのすべてのデバイス間で同一のペリフェラルモジュール、16進互換コード、同一のリニアアドレスマップ、ピン互換移行パスを使用できます。 また、このマイクロコントローラは、静電容量型のタッチボタン、スライダ、ホイールのユーザーインターフェイスをサポートしています。
ATSAMD21マイクロコントローラの特長と利点
•インシステムプログラマブルフラッシュ
•12チャンネルのダイレクトメモリアクセス
•12チャンネルAtmelイベントシステム
•最大52個のI/Oピン
•32ビットのリアルタイムクロック及びカレンダー
•最大5個の16ビットタイマ / カウンタ(TC)
•最大3個の24ビットタイマ / カウンタ(TCC)
•フルスピードUSB 2.0内蔵ホスト / デバイスインターフェイス x 1
•2ピンシリアルワイヤデバッグ(SWD)プログラム / デバッグインターフェイス
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
ファミリー名
SAM D21
パッケージタイプ
QFN
実装タイプ
表面実装
ピン数
32
デバイスコア
ARM Cortex M0+
データバス幅
32bit
プログラムメモリサイズ
256 kB
最大周波数
48MHz
RAMサイズ
32 kB
USBチャンネル
0
PWMユニット数
1
SPIチャンネル数
4
I2Cチャンネル数
4
UARTチャンネル数
0
CANチャンネル数
0
USARTチャネルの数
4
標準動作供給電圧
3.3 V
幅
5mm
高さ
0.95mm
寸法
5 x 5 x 0.95mm
PWM
1 (18チャンネル)
プログラムメモリタイプ
フラッシュ
イーサネットチャンネル数
0
最大イーサネットチャンネル数
0
インストラクションセットアーキテクチャ
ARM v6
動作温度 Min
-40 °C
長さ
5mm
ADC数
10 x 12ビット
ADCユニット数
1
動作温度 Max
+85 °C
自動車規格
AEC-Q100
PCIチャンネル数
0
