すべて選択	製品情報	内容
	ブランド	Microchip
	ファミリー名	ATtiny85
	パッケージタイプ	QFN / MLF
	実装タイプ	表面実装
	ピン数	20
	デバイスコア	AVR
	データバス幅	8bit
	プログラムメモリサイズ	8 kB
	最大周波数	10MHz
	RAMサイズ	512 B
	USBチャンネル	0
	PWMユニット数	1
	標準動作供給電圧	1.8 → 5.5 V
	ADC数	4 x 10ビット
	インストラクションセットアーキテクチャ	RISC
	寸法	4 x 4 x 0.75mm
	動作温度 Min	-40 °C
	PWM	1 (6チャンネル)
	長さ	4mm
	幅	4mm
	プログラムメモリタイプ	フラッシュ
	ADCユニット数	1
	動作温度 Max	+85 °C
	高さ	0.75mm

	すべて選択
	ブランド Microchip
	ファミリー名 ATtiny85
	パッケージタイプ QFN / MLF
	実装タイプ表面実装
	ピン数 20
	デバイスコア AVR
	データバス幅 8bit
	プログラムメモリサイズ 8 kB
	最大周波数 10MHz
	RAMサイズ 512 B
	USBチャンネル 0
	PWMユニット数 1
	標準動作供給電圧 1.8 → 5.5 V
	ADC数 4 x 10ビット
	インストラクションセットアーキテクチャ RISC
	寸法 4 x 4 x 0.75mm
	動作温度 Min -40 °C
	PWM 1 (6チャンネル)
	長さ 4mm
	幅 4mm
	プログラムメモリタイプフラッシュ
	ADCユニット数 1
	動作温度 Max +85 °C
	高さ 0.75mm

ATtiny85 8ビットtinyAVRマイクロコントローラ

Atmel ATmega328P マイクロコントローラは、AVR 拡張 RISC アーキテクチャをベースとする 8 ビット megaAVR デバイスです。Atmel tinyAVRデバイスであるATtiny85は、性能と電力効率を小型パッケージに収め、スペースが限られている用途に最適です。１クロックサイクルで強力な命令を実行することで、ATtiny85は、消費電力と速度のバランスをとることで、MHzあたり1 MIPS近くのスループループを実現します。

マイクロコントローラ機能

20 MHz （最大）動作周波数
8 KBフラッシュ
512バイトEEPROM
0.5 KB SRAM
120個の命令 - ほとんどの命令を１クロックサイクルで実行
32個の汎用レジスタ
6 GPIO
debugWIREオンチップデバッグシステム
SPIポート経由でシステム内でプログラム可能
外部と内部割り込みソース
低電力アイドル、ADCノイズ低減、パワーダウンモード
強化されたパワーオンリセット回路
プログラマブルブラウンアウト検出回路
内部較正された発振器

周辺機能

プリスケーラと2つのPWMチャンネル付き8ビットタイマ/カウンタ
別売りプリスケーラ付き8ビット高速タイマ/カウンタ
スタートコンディション検出機能付きユニバーサルシリアルインターフェース（USI）
10ビットアナログ-デジタルコンバータ - 4チャネル
プログラム可能なウォッチドッグタイマ、別途オンチップ発振器付き
オンチップアナログコンパレータ

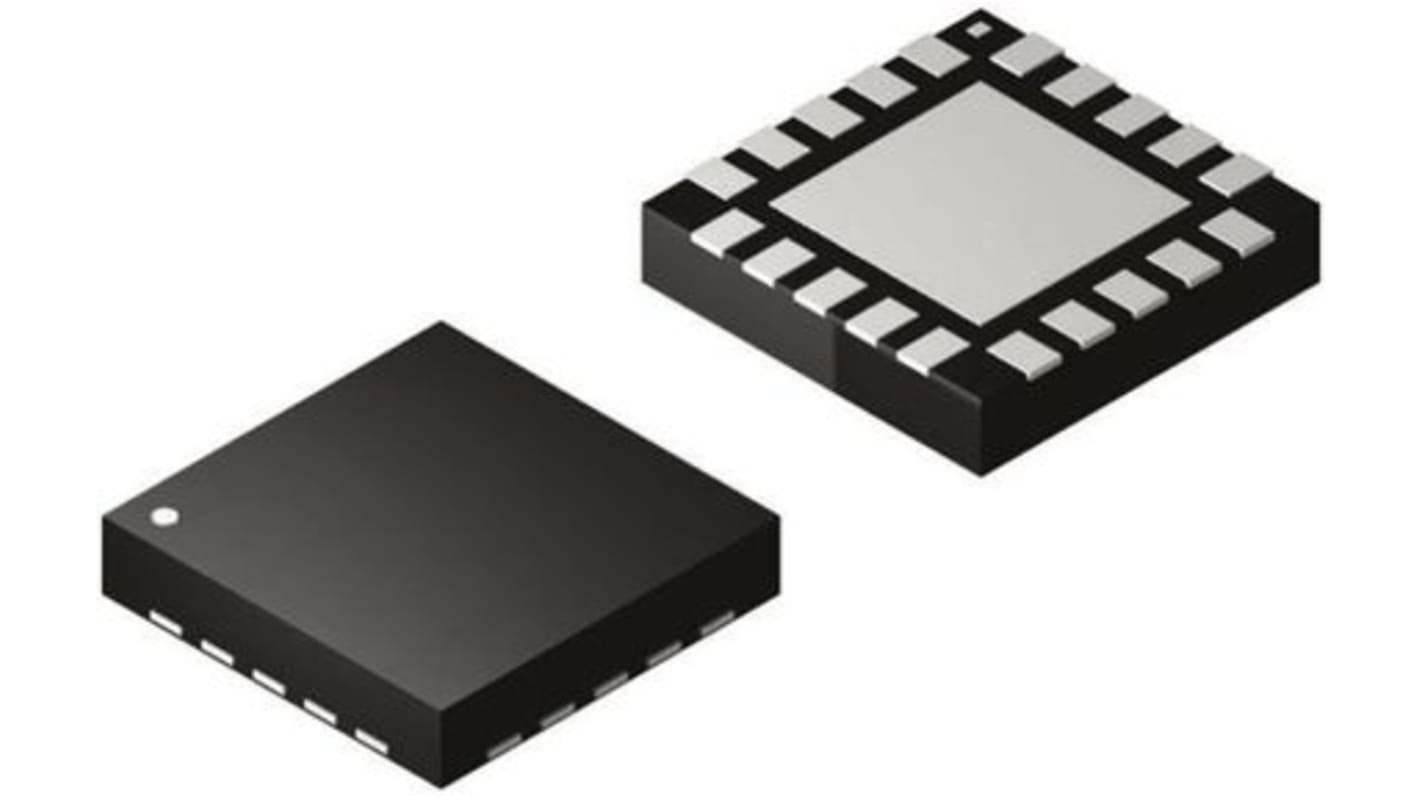

Microchip ATtiny マイコン, 10MHz, 8 kB, フラッシュ, 20-Pin QFN / MLF
