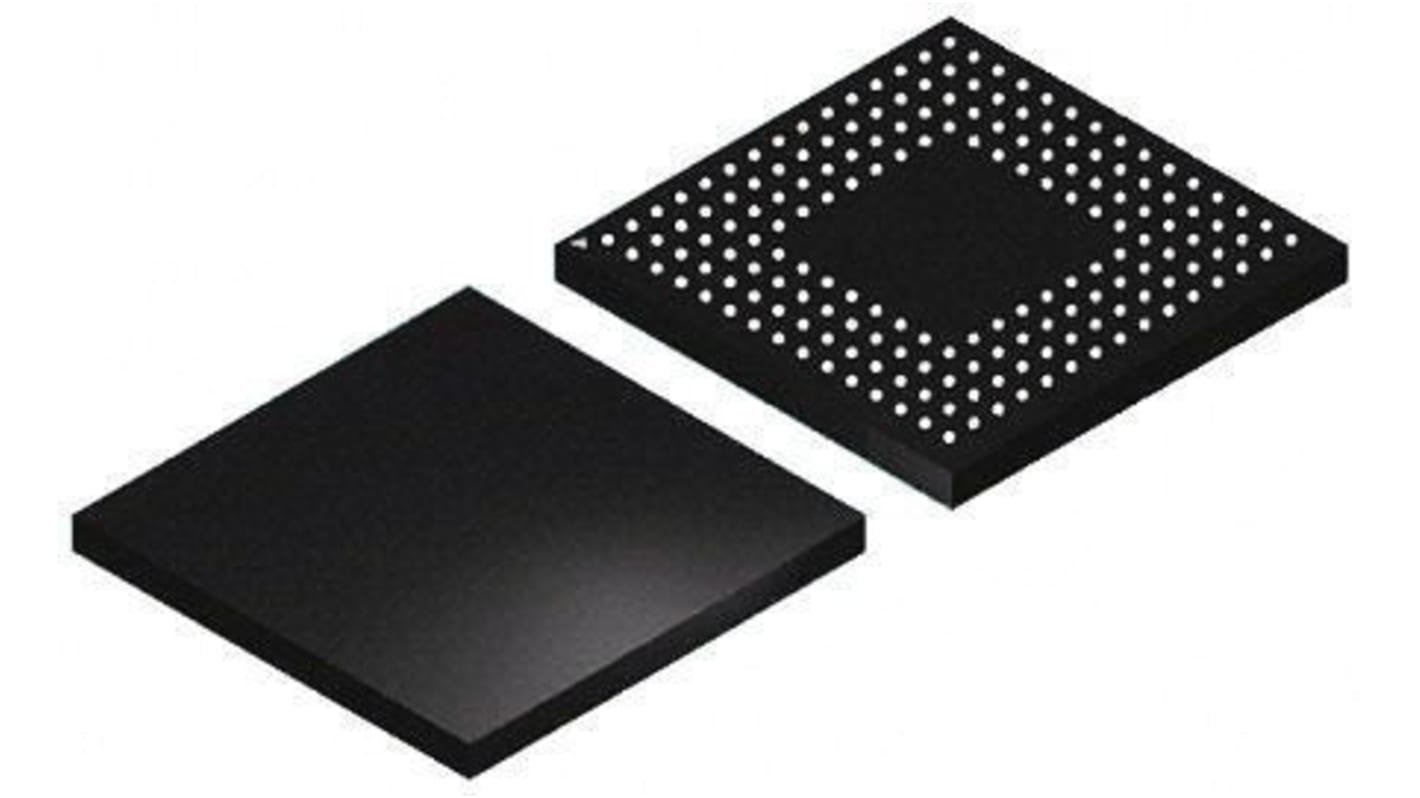

STMicroelectronics STM32F7 マイコン, ARM Cortex M7コア, 216MHz, 512 kB, フラッシュ, 176-Pin UFBGA
- RS品番:
- 135-8268
- メーカー型番:
- STM32F722IEK6
- メーカー/ブランド名:
- STMicroelectronics
取扱終了
- RS品番:
- 135-8268
- メーカー型番:
- STM32F722IEK6
- メーカー/ブランド名:
- STMicroelectronics
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | STMicroelectronics | |
| ファミリー名 | STM32F7 | |
| パッケージタイプ | UFBGA | |
| 実装タイプ | 表面実装 | |
| ピン数 | 176 | |
| デバイスコア | ARM Cortex M7 | |
| データバス幅 | 32bit | |
| プログラムメモリサイズ | 512 kB | |
| 最大周波数 | 216MHz | |
| RAMサイズ | 256 kB | |
| USBチャンネル | 1 | |
| SPIチャンネル数 | 5 | |
| I2Cチャンネル数 | 3 | |
| UARTチャンネル数 | 4 | |
| 標準動作供給電圧 | 1.7 → 3.6 V | |
| USARTチャネルの数 | 4 | |
| CANチャンネル数 | 1 | |
| ADC数 | 3 x 12 ビット | |
| ADCユニット数 | 1 | |
| 動作温度 Max | +85 °C | |
| 長さ | 10.05mm | |
| インストラクションセットアーキテクチャ | DSP | |
| 動作温度 Min | -40 °C | |
| プログラムメモリタイプ | フラッシュ | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| LINチャネルの数 | 0 | |
| 高さ | 0.49mm | |
| 幅 | 10.05mm | |
| 寸法 | 10.05 x 10.05 x 0.49mm | |
| すべて選択 | ||
|---|---|---|
ブランド STMicroelectronics | ||
ファミリー名 STM32F7 | ||
パッケージタイプ UFBGA | ||
実装タイプ 表面実装 | ||
ピン数 176 | ||
デバイスコア ARM Cortex M7 | ||
データバス幅 32bit | ||
プログラムメモリサイズ 512 kB | ||
最大周波数 216MHz | ||
RAMサイズ 256 kB | ||
USBチャンネル 1 | ||
SPIチャンネル数 5 | ||
I2Cチャンネル数 3 | ||
UARTチャンネル数 4 | ||
標準動作供給電圧 1.7 → 3.6 V | ||
USARTチャネルの数 4 | ||
CANチャンネル数 1 | ||
ADC数 3 x 12 ビット | ||
ADCユニット数 1 | ||
動作温度 Max +85 °C | ||
長さ 10.05mm | ||
インストラクションセットアーキテクチャ DSP | ||
動作温度 Min -40 °C | ||
プログラムメモリタイプ フラッシュ | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
LINチャネルの数 0 | ||
高さ 0.49mm | ||
幅 10.05mm | ||
寸法 10.05 x 10.05 x 0.49mm | ||
STM32F7シリーズマイクロコントローラ、STMicroelectronics
STM32F7xxマイクロコントローラは、高性能ARM Cortex-M7 32ビットRISCコアをベースにしています。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
STM32F7マイクロコントローラは、STのART Accelerator™とL1キャッシュを搭載し、コードが組み込みフラッシュメモリと外部メモリのいずれで実行されるかに関係なく、ARM Cortex-M7の最高の理論性能を実現します。標準的な性能数値: 1082 CoreMark / 462 DMIPS @ 216 MHz(クロック周波数)
コアを相互接続するAXI及びマルチAHBバスマトリックス、周辺機器、メモリ
種類によっては、倍精度浮動小数点演算ユニットを搭載
最大16 KB + 16 KBのIキャッシュとDキャッシュ
最大2 MBの組み込みフラッシュメモリで、デバイスによってはRead-While-Write(書き込み同時読み取り)機能を搭載
最大512 KBのデータメモリで、スタック、ヒープ用に最大128 KBのデータ用密結合メモリ(DTCM)を含む
時間が重要なルーチン用に16 KBの命令用密結合メモリ(ITCM)
最小電力モードでデータを保持する4 KBのバックアップSRAM
周辺機器の速度はCPU速度から独立(デュアルクロックサポート)
種類によっては、保護されたコードの実行機能(PC-ROP)を搭載
電力効率: 7 CoreMark/mW @ +1.8 V dc
種類によっては、倍精度浮動小数点演算ユニットを搭載
最大16 KB + 16 KBのIキャッシュとDキャッシュ
最大2 MBの組み込みフラッシュメモリで、デバイスによってはRead-While-Write(書き込み同時読み取り)機能を搭載
最大512 KBのデータメモリで、スタック、ヒープ用に最大128 KBのデータ用密結合メモリ(DTCM)を含む
時間が重要なルーチン用に16 KBの命令用密結合メモリ(ITCM)
最小電力モードでデータを保持する4 KBのバックアップSRAM
周辺機器の速度はCPU速度から独立(デュアルクロックサポート)
種類によっては、保護されたコードの実行機能(PC-ROP)を搭載
電力効率: 7 CoreMark/mW @ +1.8 V dc
