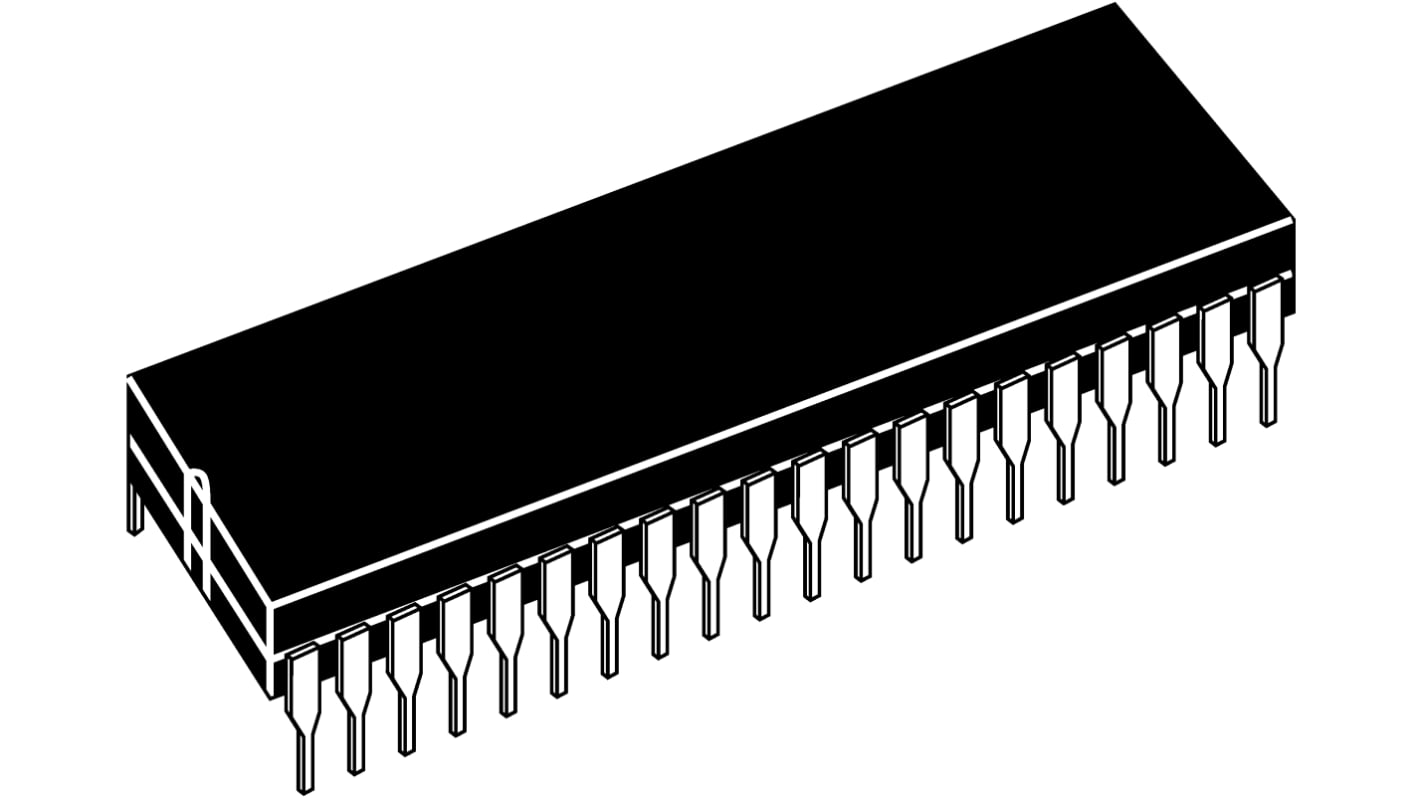

Microchip マイコン, PIC, 32MHz, 4096ワード, フラッシュ, 40-Pin PDIP

マイクロコントローラ・マイコン の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
144-5833
メーカー型番:
PIC16F1784-I/P
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC16F

パッケージタイプ

PDIP

実装タイプ

スルーホール

ピン数

40

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

4096ワード

最大周波数

32MHz

RAMサイズ

512 B

USBチャンネル

1

PWMユニット数

1 x 10 bit

SPIチャンネル数

1

USARTチャネルの数

1

UARTチャンネル数

0

標準動作供給電圧

2.3 → 5.5 V

I2Cチャンネル数

1

CANチャンネル数

0

最大イーサネットチャンネル数

0

ADC数

14 x 12ビット

長さ

53.21mm

ADCユニット数

1

動作温度 Max

+85 °C

動作温度 Min

-40 °C

インストラクションセットアーキテクチャ

RISC

PWM

1 （ 10 ビット）

寸法

53.21 x 14.73 x 4.95mm

幅

14.73mm

高さ

4.95mm

LINチャネルの数

1

イーサネットチャンネル数

0

PCIチャンネル数

0

プログラムメモリタイプ

フラッシュ

COO（原産国）:
TH

PIC16F1784/1786/1787 8ビットフラッシュマイクロコントローラ


Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。

PIC16F1784/1786/1787ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSで動作し、最高14 KBのプログラムメモリ、最高1024バイトのRAMと256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。

マイクロコントローラの機能


CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 25 – PIC16F1786
I/Oピン x 36 – PIC16F1784/1787
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
拡張低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)

周辺機器


15チャンネル12ビットA/Dコンバータ(ADC) – PIC16F1784/1787
11チャンネル12ビットA/Dコンバータ(ADC) – PIC16F1786
8ビットD/Aコンバータ(DAC)
3個のキャプチャ / コンペア / PWM (CCP)モジュール
2個のプログラマブルスイッチモードコントローラ(PSMC)
3個のオペアンプ - PIC16F1784/1787
2個のオペアンプ – PIC16F1786
4個のコンパレータ
2個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
