- RS品番:
- 145-7813
- メーカー型番:

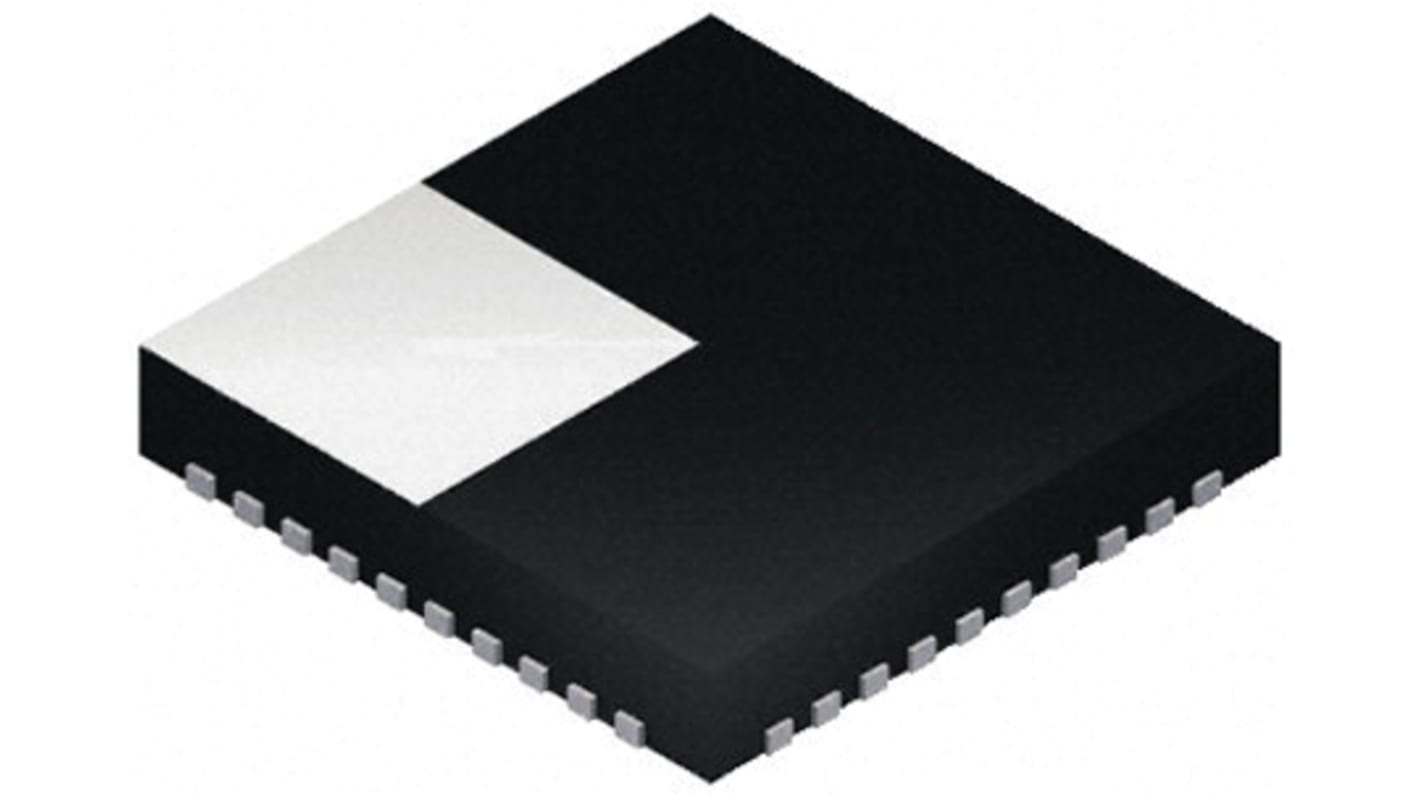

- MSP430F5172IRSBT
- メーカー/ブランド名:
- Texas Instruments
- RS品番:
- 145-7813
- メーカー型番:
- MSP430F5172IRSBT
- メーカー/ブランド名:
- Texas Instruments
その他
- COO(原産国):
- MY
詳細情報
MSP430F5x超低消費電力+高性能マイクロコントローラ、Texas Instruments
MSP430F5xx - 5シリーズは、USB 2.0接続機能を内蔵した高性能の25 MHz CPUを搭載しています。 搭載メモリの増大と高集積化により、このシリーズは、消費電力が業界最小となっています。
CPUクロック速度: 最大25 MHz
1.8 → 3.6 V動作
最大512 KBフラッシュメモリ
RAMメモリ: 最大66 KB
フルスピードUSB 2.0インターフェイス
アクティブモード: 低消費電力195 μA/MHz
リアルタイムクロックモード: 低消費電力2.5 μA
RAM保持モード: 低消費電力0.1 μA
スタンバイモードから急速ウェイクアップまでの所要時間: 5 μs未満
1.8 → 3.6 V動作
最大512 KBフラッシュメモリ
RAMメモリ: 最大66 KB
フルスピードUSB 2.0インターフェイス
アクティブモード: 低消費電力195 μA/MHz
リアルタイムクロックモード: 低消費電力2.5 μA
RAM保持モード: 低消費電力0.1 μA
スタンバイモードから急速ウェイクアップまでの所要時間: 5 μs未満
MSP430マイクロコントローラ、Texas Instruments
MSP430プラットフォームは、Texas Instrumentsの混合シグナル、超低電力のマイクロコントローラ製品です。 16ビットRISCアーキテクチャは、ワイヤレスな低電力産業及び携帯用途に最適です。 この定評ある製品は、使いやすさ、幅広い開発ツールとサポートにより、根強い人気製品となっています。
MSP430の製品ラインは、MSP430バリューラインから、FRAMメモリーを組み込んだ革新的で高度に統合されたマイクロコントローラまで、400を超えるデバイスで構成されています。このボード製品ファミリは、多くの設計や用途に最適な統合を可能にします。 USB、RF、LCDコントローラ及びシグマデルタADCなどの高性能な周辺機器。 これにより、設計者は多くの低電力用途に適切なMSP430デバイスを見つけられます。
MSP430の製品ラインは、MSP430バリューラインから、FRAMメモリーを組み込んだ革新的で高度に統合されたマイクロコントローラまで、400を超えるデバイスで構成されています。このボード製品ファミリは、多くの設計や用途に最適な統合を可能にします。 USB、RF、LCDコントローラ及びシグマデルタADCなどの高性能な周辺機器。 これにより、設計者は多くの低電力用途に適切なMSP430デバイスを見つけられます。
仕様
特性 | |
---|---|
ファミリー名 | MSP430 |
パッケージタイプ | WQFN |
実装タイプ | 表面実装 |
ピン数 | 40 |
デバイスコア | MSP430 |
データバス幅 | 16bit |
プログラムメモリサイズ | 32 kB |
最大周波数 | 25MHz |
RAMサイズ | 2 kB |
USBチャンネル | 0 |
SPIチャンネル数 | 2 |
CANチャンネル数 | 0 |
UARTチャンネル数 | 1 |
I2Cチャンネル数 | 1 |
標準動作供給電圧 | 1.8 → 3.6 V |
USARTチャネルの数 | 0 |
寸法 | 5.15 x 5.15 x 0.95mm |
幅 | 5.15mm |
LINチャネルの数 | 1 |
高さ | 0.95mm |
ADC数 | 1 (8 x 10ビット) |
長さ | 5.15mm |
動作温度 Max | +85 °C |
ADCユニット数 | 1 |
インストラクションセットアーキテクチャ | RISC |
動作温度 Min | -40 °C |
最大イーサネットチャンネル数 | 0 |
PCIチャンネル数 | 0 |
イーサネットチャンネル数 | 0 |
プログラムメモリタイプ | フラッシュ |
PWM | 0 |
