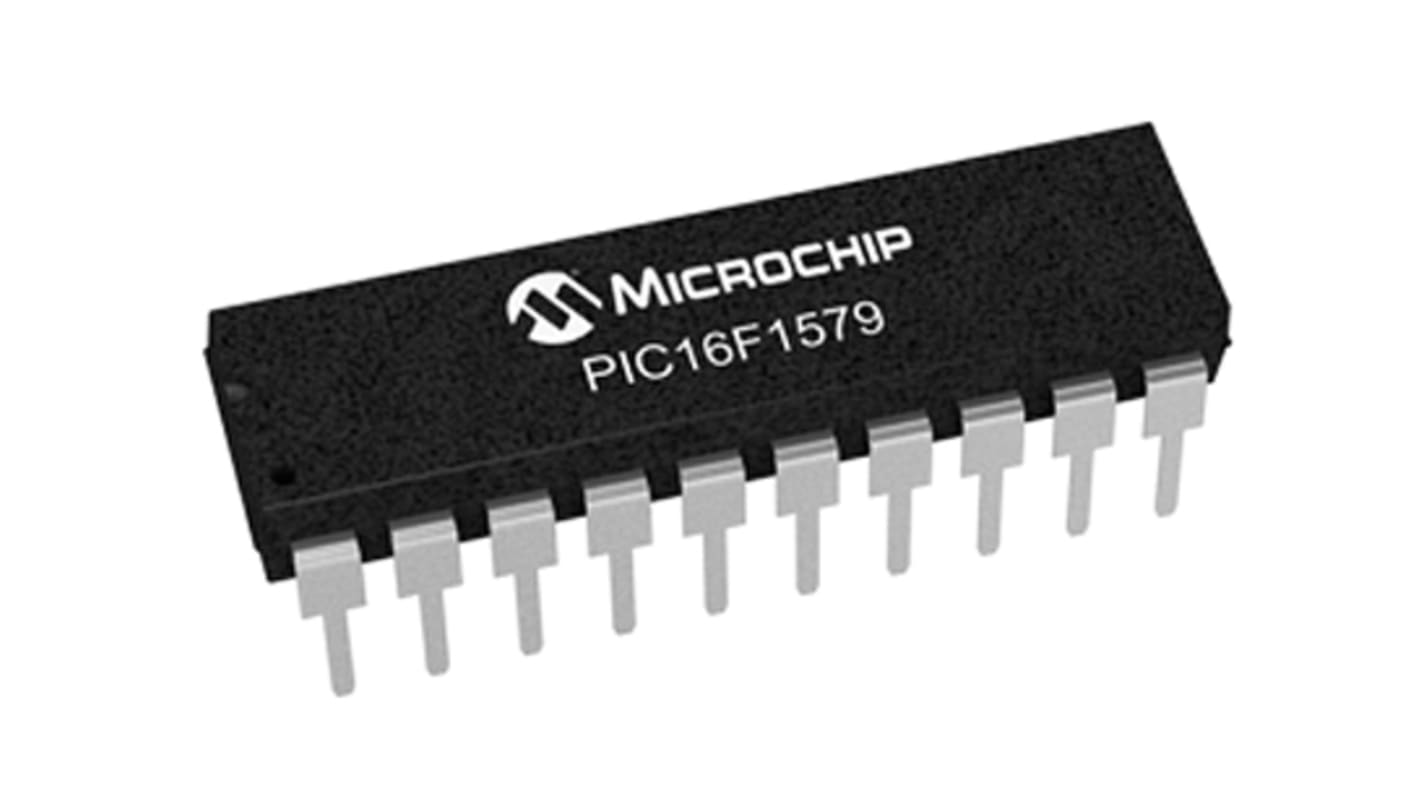

Microchip マイコン, 8ビットCPU, 32MHz, 14 kB, フラッシュ, 20-Pin PDIP
- RS品番:
- 145-9123
- メーカー型番:
- PIC16F1579-I/P
- メーカー/ブランド名:
- Microchip
1 本(1本22個入り) 小計：*
￥6,402.99
(税抜)
￥7,043.30
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 88 は海外在庫あり（最終在庫）
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 22 + | ￥291.045 | ￥6,403 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 145-9123
- メーカー型番:
- PIC16F1579-I/P
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC16LF | |
| パッケージタイプ | PDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 20 | |
| デバイスコア | 8ビットCPU | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 14 kB | |
| 最大周波数 | 32MHz | |
| RAMサイズ | 1.024 kB | |
| USBチャンネル | 0 | |
| PWMユニット数 | 4 x 16 bit | |
| SPIチャンネル数 | 0 | |
| UARTチャンネル数 | 1 | |
| CANチャンネル数 | 0 | |
| USARTチャネルの数 | 1 | |
| I2Cチャンネル数 | 0 | |
| 標準動作供給電圧 | 2.3 → 5.5 V | |
| イーサネットチャンネル数 | 0 | |
| 最大イーサネットチャンネル数 | 0 | |
| ADC数 | 12 x 10ビット | |
| 長さ | 26.92mm | |
| ADCユニット数 | 1 | |
| 動作温度 Max | +85 °C | |
| PWM | 4 x 16ビット | |
| 寸法 | 26.92 x 7.11 x 5.33mm | |
| 高さ | 5.33mm | |
| LINチャネルの数 | 0 | |
| PCIチャンネル数 | 0 | |
| 幅 | 7.11mm | |
| インストラクションセットアーキテクチャ | RISC | |
| 動作温度 Min | -40 °C | |
| プログラムメモリタイプ | フラッシュ | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC16LF | ||
パッケージタイプ PDIP | ||
実装タイプ スルーホール | ||
ピン数 20 | ||
デバイスコア 8ビットCPU | ||
データバス幅 8bit | ||
プログラムメモリサイズ 14 kB | ||
最大周波数 32MHz | ||
RAMサイズ 1.024 kB | ||
USBチャンネル 0 | ||
PWMユニット数 4 x 16 bit | ||
SPIチャンネル数 0 | ||
UARTチャンネル数 1 | ||
CANチャンネル数 0 | ||
USARTチャネルの数 1 | ||
I2Cチャンネル数 0 | ||
標準動作供給電圧 2.3 → 5.5 V | ||
イーサネットチャンネル数 0 | ||
最大イーサネットチャンネル数 0 | ||
ADC数 12 x 10ビット | ||
長さ 26.92mm | ||
ADCユニット数 1 | ||
動作温度 Max +85 °C | ||
PWM 4 x 16ビット | ||
寸法 26.92 x 7.11 x 5.33mm | ||
高さ 5.33mm | ||
LINチャネルの数 0 | ||
PCIチャンネル数 0 | ||
幅 7.11mm | ||
インストラクションセットアーキテクチャ RISC | ||
動作温度 Min -40 °C | ||
プログラムメモリタイプ フラッシュ | ||
- COO（原産国）:
- TH
PIC16F1516 / 1517 / 1518 / 1519 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F1516 / 1517 / 1518 / 1519ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を発揮し、最大28 KBのプログラムメモリと1024バイトのRAMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。
マイクロコントローラの機能
CPU速度: 最大20 MHz
49の命令
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な周波数範囲: 16 MHz → 32 kHz
I/Oピン x 25 – PIC16F1516/1518モデル
I/Oピン x 36 – PIC16F1517/1519モデル
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
プログラム可能な低消費電力ブランアウトリセット(LPBOR)
拡張ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
拡張低電圧プログラミング(LVP)
周辺機器
17チャンネル10ビットA/Dコンバータ(ADC) – PIC16F1516 /1 518モデルのみ
28チャンネル10ビットA/Dコンバータ(ADC) – PIC16F1517 / 1519モデルのみ
キャプチャ / コンペア / PWM (CCP)モジュール x 2
電圧リファレンスモジュール
2個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
