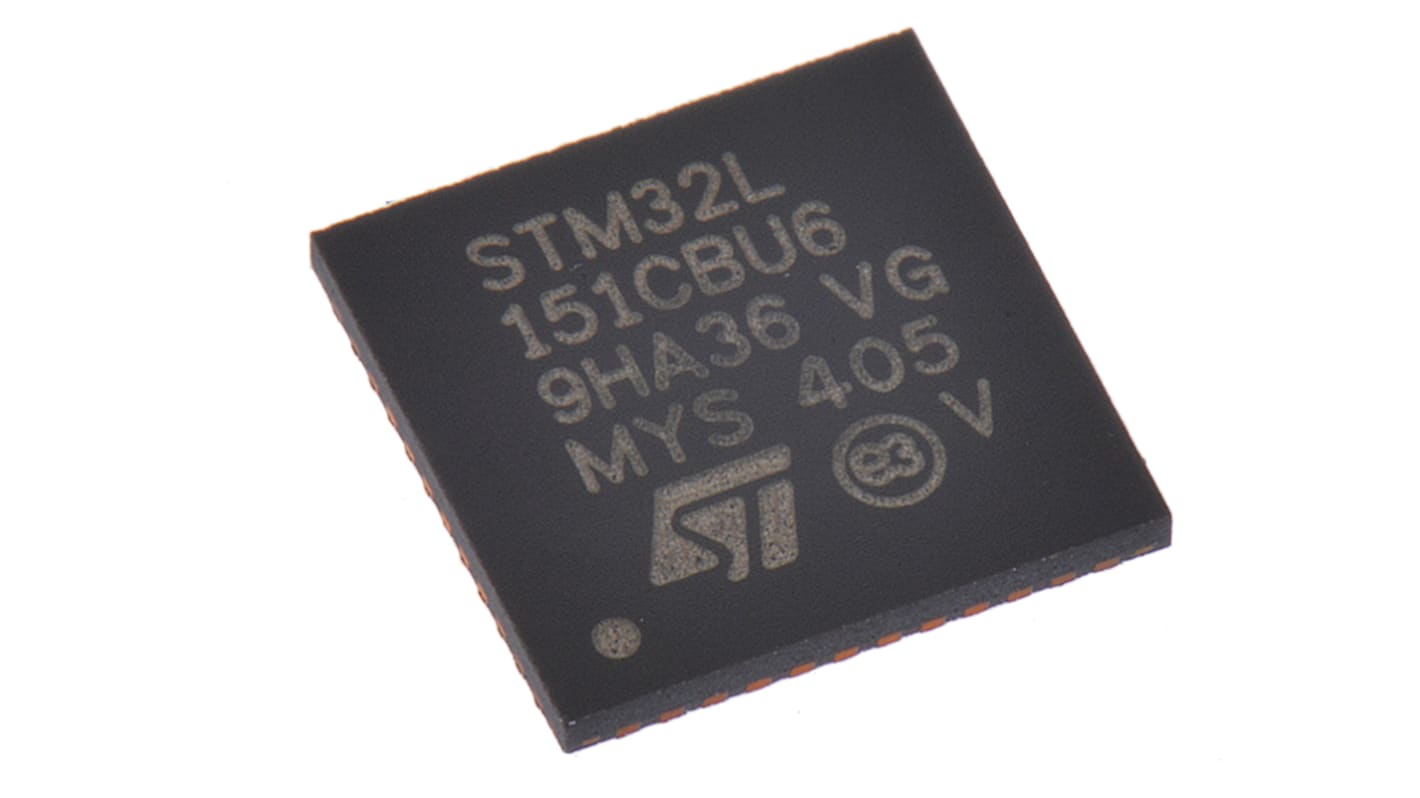

STMicroelectronics STM32L マイコン, ARM Cortex M3コア, 32MHz, 128 kB, フラッシュ, 48-Pin UFQFPN

マイクロコントローラ・マイコン の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
RS品番:
145-9652
メーカー型番:
STM32L151CBU6
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

ファミリー名

STM32L

パッケージタイプ

UFQFPN

実装タイプ

表面実装

ピン数

48

デバイスコア

ARM Cortex M3

データバス幅

32bit

プログラムメモリサイズ

128 kB

最大周波数

32MHz

RAMサイズ

16 kB

USBチャンネル

1

PWMユニット数

1

SPIチャンネル数

2

I2Cチャンネル数

2

CANチャンネル数

0

USARTチャネルの数

3

UARTチャンネル数

0

標準動作供給電圧

3.6 V

インストラクションセットアーキテクチャ

MCU

最大イーサネットチャンネル数

0

寸法

7.1 x 7.1 x 0.6mm

ADC数

14 x 12ビット

長さ

7.1mm

PWM

1 (4 x 16ビット)

ADCユニット数

1

動作温度 Max

+85 °C

プログラムメモリタイプ

フラッシュ

高さ

0.6mm

LINチャネルの数

0

PCIチャンネル数

0

イーサネットチャンネル数

0

動作温度 Min

-40 °C

幅

7.1mm

COO（原産国）:
MY

STM32L151シリーズマイクロコントローラ、STMicroelectronics


STMicroelectronicsのSTM32L151シリーズマイクロコントローラは、ARM Cortex-M3 32ビットコアを搭載しています。 ゲーム機器、アラームシステム、計量、医療機器、モノのインターネット(IoT)用のリモートセンサなど、幅広いポータブル / バッテリ駆動機器に適合します。

32 MHz ARM Cortex-M3コア超低電力マイクロコントローラ
最大128 KBのフラッシュメモリ(ECC付き)
最大16 KBのRAM
4 KBの真のEEPROM (ECC付き)
メモリ検証用のCRC (巡回冗長検査)計算ユニット
シリアルインターフェイス: USART、SPI、I²C、USB
最大24チャンネルの12ビットADC
12ビットDAC x 2
バックアップレジスタ搭載のリアルタイムクロック(RTC)
最大20個の静電容量式検出チャンネル
電源: +1.8 → +3.6 V dc
低電力モード x 7: スリープ、低電力実行、低電力スリープ、停止(RTCあり)、停止(RTCなし)、スタンバイ(RTCあり)、スタンバイ(RTCなし)
動作温度範囲: -40 → +85 °C


STM32L1シリーズ32ビットARM® Cortex®-M3マイクロコントローラ、STMicroelectronics


ARM® Cortex™-M3ベースSTM32 L1シリーズは、革新的な自律ダイナミック電圧スケーリングと5種類の低電力モードを備えたST社独自の超低漏洩加工技術により、まったく新しいプラットフォームとなっており、あらゆる用途に適合します。 STM32 L1シリーズは、高い性能を維持しつつ、超低電力を実現します。


超低電力モード: 300 nA、バックアップレジスタ(ウェイクアップピン3本)
超低電力及びリアルタイムクロック(RTC): 900 nA、バックアップレジスタ(ウェイクアップピン3本)
低電力実行モード: 最小9 μA
ダイナミック実行モード: 最小230 μA / MHz
