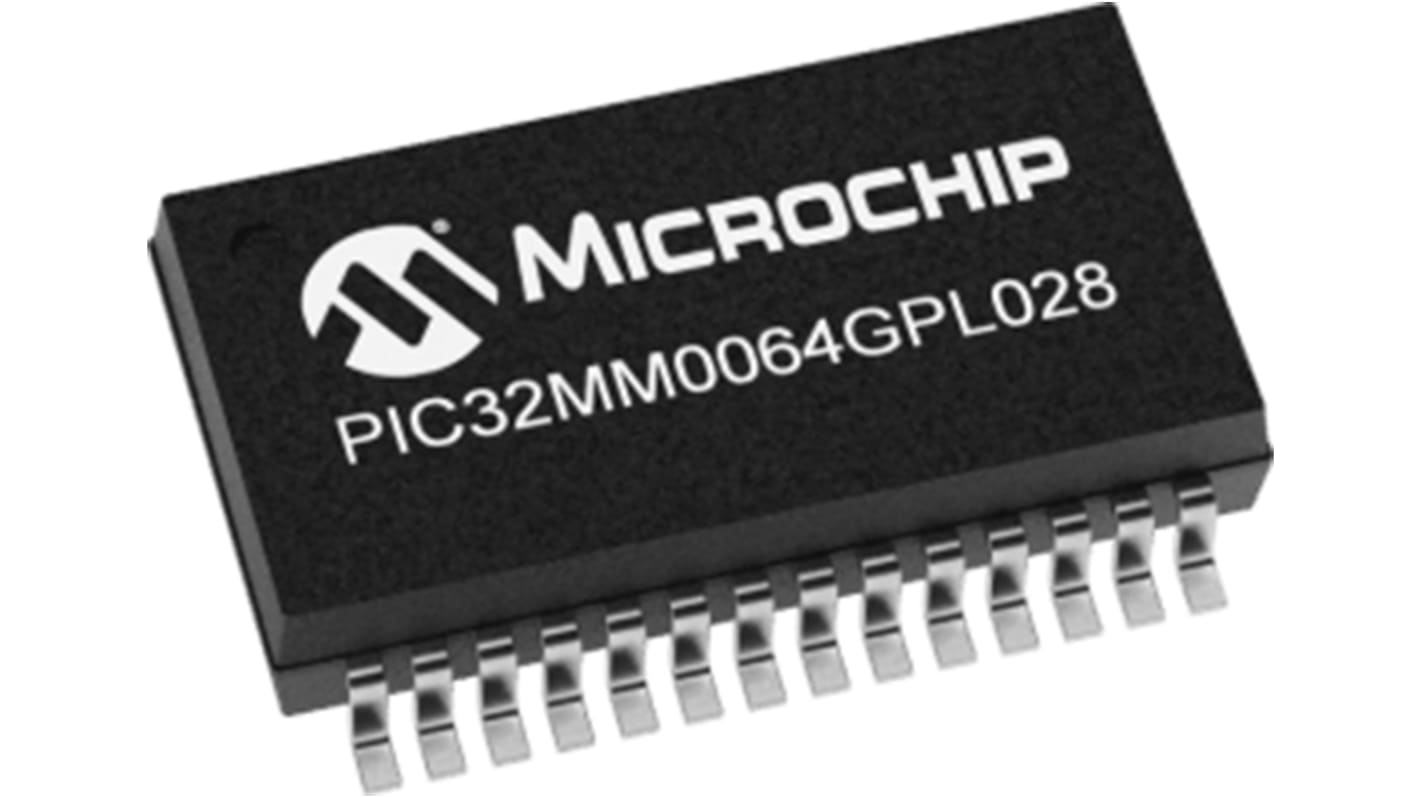

Name: Microchip マイコン, microAptiv UC 32 bit, 25MHz, 64 kB, フラッシュ, 28-Pin SSOP
Brand: Microchip
SKU: 146-3267
Price: 305.80 JPY
Availability: Discontinued

PIC32MMxxxxGPL 32ビットマイクロコントローラ

microAptiv™ UCコア及びECCフラッシュプログラムメモリ搭載のMicrochip 32ビットPIC32MMファミリマイクロコントローラです。これらにはMIPS32プロセッサより35 %少ないコードで98 %の性能を発揮するmicroMIPS™命令セットが採用されています。このPIC32MM MCUは、消費電力が最も小さくコスト効果が最も高い、Microchipの32ビットPIC32マイクロコントローラファミリに属しています。低消費電力とより長いバッテリ寿命が求められる用途に最適な高性能の汎用MCUです。

コアから独立した周辺装置を搭載したこのMCUにより、CPUの重要な機能がオフロードされます。このデバイスは、設計の簡素化に役立つ、MicrochipのMPLAB® Code Configurator (MCC)ソフトウェアで全面的にサポートされています。対象となる主な用途には、IoTセンサノード、環境監視機器、ポータブル医療機器やフィットネス機器、ビルディングオートメーション / 制御、低コストモータ制御などがあります。

マイクロコントローラの特長:

高性能32ビットRISC CPU
microMIPS™命令セット
16ビット / 32ビット幅命令(データパス幅: 32ビット)
2セットの32レジスタファイル(32ビット)で、割り込みの待ち時間を低減
1サイクルで32 x 16乗算、2サイクルで32 x 32乗算
動作電圧: +2.0 → +3.6V
低電力動作: 500 nAスリープ電流(RAM保持モード用)

アナログの特長:

最大14チャンネル、ソフトウェアで選択可能な10 / 12ビットSAR ADC
入力が多重化されたアナログコンパレータ x 2
5ビットDAC (出力ピン付)

周辺装置の特長:

I²S対応の4線式SPIモジュール(最大25 Mbps) x 2
LIN対応のUARTモジュール x 2
CRCモジュール
ハードウェアリアルタイムクロック / カレンダー(RTCC)
16ビットタイマ x 7
マルチ出力モジュール x 1、シングル出力モジュール x 2
ペリフェラルピン選択(PPS)により最大20本のピンを再マッピング可能
周辺装置を選択するための内部接続及びPPSを備えた構成可能なロジックセル x 2

極めて低電力のPIC32MM GPMファミリは、最大256 KBのUSB及びECCメモリを追加することで、消費電力が最も低く、コスト効果が最も高いMicrochipの32ビットPIC32マイクロコントローラファミリを拡張します。

低電力動作
ハードウェア分周ユニット
耐久性 / 保持性能を最大化するECC付きゼロウェイトステートフラッシュ
10ビット、変換率: 300Kサンプル/秒(シングルサンプルアンドホールド)
入力多重化対応のアナログコンパレータ x 2
5ビットDAC (出力ピン付)
I2S対応の4線式SPIモジュール(最大25 Mbps) x 2
LIN対応のUARTモジュール x 2
CRCモジュール
ハードウェアリアルタイムクロック及びカレンダー
最大20のペリフェラルピン選択再マップ可能ピン
キャプチャ / コンペア / PWM / タイマモジュール:
各モジュールに16ビットタイマ x 2又は32ビットタイマ x 1
最小21 nsのPWM分解能
PWM出力 x 6
プログラマブルデッドタイム
自動シャットダウン

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ

すべて選択	製品情報	内容
	ブランド	Microchip
	ファミリー名	PIC32
	パッケージタイプ	SSOP
	実装タイプ	表面実装
	ピン数	28
	デバイスコア	microAptiv UC 32 bit
	データバス幅	32bit
	プログラムメモリサイズ	64 kB
	最大周波数	25MHz
	RAMサイズ	8 kB
	USBチャンネル	0
	PWMユニット数	1
	SPIチャンネル数	2
	USARTチャネルの数	0
	標準動作供給電圧	2 → 3.6 V
	I2Cチャンネル数	2
	UARTチャンネル数	2
	CANチャンネル数	0
	最大イーサネットチャンネル数	0
	動作温度 Max	+105 °C
	動作温度 Min	-40 °C
	インストラクションセットアーキテクチャ	RISC
	長さ	10.5mm
	ADC数	12 x 10/12 ビット
	ADCユニット数	1
	PCIチャンネル数	0
	イーサネットチャンネル数	0
	LINチャネルの数	2
	高さ	1.85mm
	データレート	25Mbit/s
	寸法	10.5 x 5.6 x 1.85mm
	PWM	1 (8チャンネル)
	プログラムメモリタイプ	フラッシュ
	幅	5.6mm

	すべて選択
	ブランド Microchip
	ファミリー名 PIC32
	パッケージタイプ SSOP
	実装タイプ表面実装
	ピン数 28
	デバイスコア microAptiv UC 32 bit
	データバス幅 32bit
	プログラムメモリサイズ 64 kB
	最大周波数 25MHz
	RAMサイズ 8 kB
	USBチャンネル 0
	PWMユニット数 1
	SPIチャンネル数 2
	USARTチャネルの数 0
	標準動作供給電圧 2 → 3.6 V
	I2Cチャンネル数 2
	UARTチャンネル数 2
	CANチャンネル数 0
	最大イーサネットチャンネル数 0
	動作温度 Max +105 °C
	動作温度 Min -40 °C
	インストラクションセットアーキテクチャ RISC
	長さ 10.5mm
	ADC数 12 x 10/12 ビット
	ADCユニット数 1
	PCIチャンネル数 0
	イーサネットチャンネル数 0
	LINチャネルの数 2
	高さ 1.85mm
	データレート 25Mbit/s
	寸法 10.5 x 5.6 x 1.85mm
	PWM 1 (8チャンネル)
	プログラムメモリタイプフラッシュ
	幅 5.6mm
