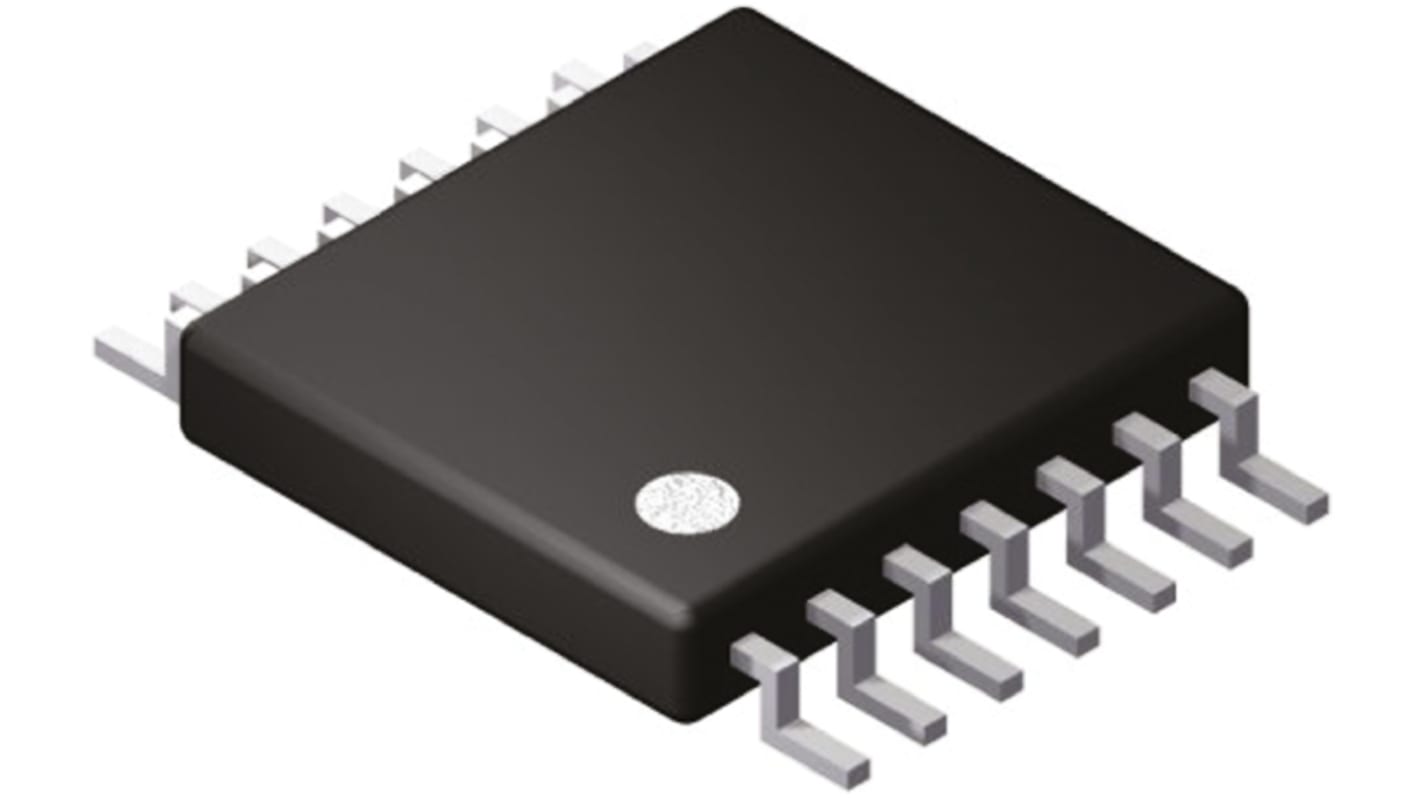

Microchip マイコン, PIC, 8MHz, 1536ワード, フラッシュ, 14-Pin TSSOP

マイクロコントローラ・マイコン の一覧へ
取扱終了
RS品番:
159-7448
メーカー型番:
PIC12F529T39A-I/ST
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC12F

パッケージタイプ

TSSOP

実装タイプ

表面実装

ピン数

14

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

1536ワード

最大周波数

8MHz

RAMサイズ

201 B

USBチャンネル

1

SPIチャンネル数

0

I2Cチャンネル数

0

標準動作供給電圧

2 → 3.7 V

USARTチャネルの数

0

CANチャンネル数

0

UARTチャンネル数

0

高さ

1.05mm

LINチャネルの数

0

イーサネットチャンネル数

0

PCIチャンネル数

0

プログラムメモリタイプ

フラッシュ

寸法

5.1 x 4.5 x 1.05mm

インストラクションセットアーキテクチャ

RISC

幅

4.5mm

動作温度 Min

-40 °C

動作温度 Max

+85 °C

ADCユニット数

1

最大イーサネットチャンネル数

0

ADC数

1(8ビット)

長さ

5.1mm

COO（原産国）:
TH

PIC12F529T39A / 48A 8ビットフラッシュマイクロコントローラ


MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。

PIC12F529T39A / 48Aファミリのマイクロコントローラは、4レベルのハードウェアスタックと34個の命令を備えた、Microchipのベースラインコアをベースにしています。 これらのMCUは、最大2 MIPSで動作し、2.3 KBのプログラムメモリ、及び201バイトSRAMと64バイトフラッシュから成るデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。

こうしたPIC12Fシリーズのモデルは、完全一体型のRFトランスミッタを搭載しています。PIC12F529T39Aは、310、433、868、915 MHzの帯域で動作しますが、PIC12D529T48Aは、418、434、868 MHzの帯域で動作します。

特長


34個の命令
4レベルハードウェアスタック
8 MHz内蔵発振器
RFトランスミッタ - FSK: 最大100 Kbps、OOK: 最大10 Kbps
I/Oピン x 6
8ビットタイマ
インサーキットシリアルプログラミング(ICSP)


Microchip PIC12F、8ビットPIC®マイクロコントローラ


MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ～ 32 MHzの間で構成できます。
