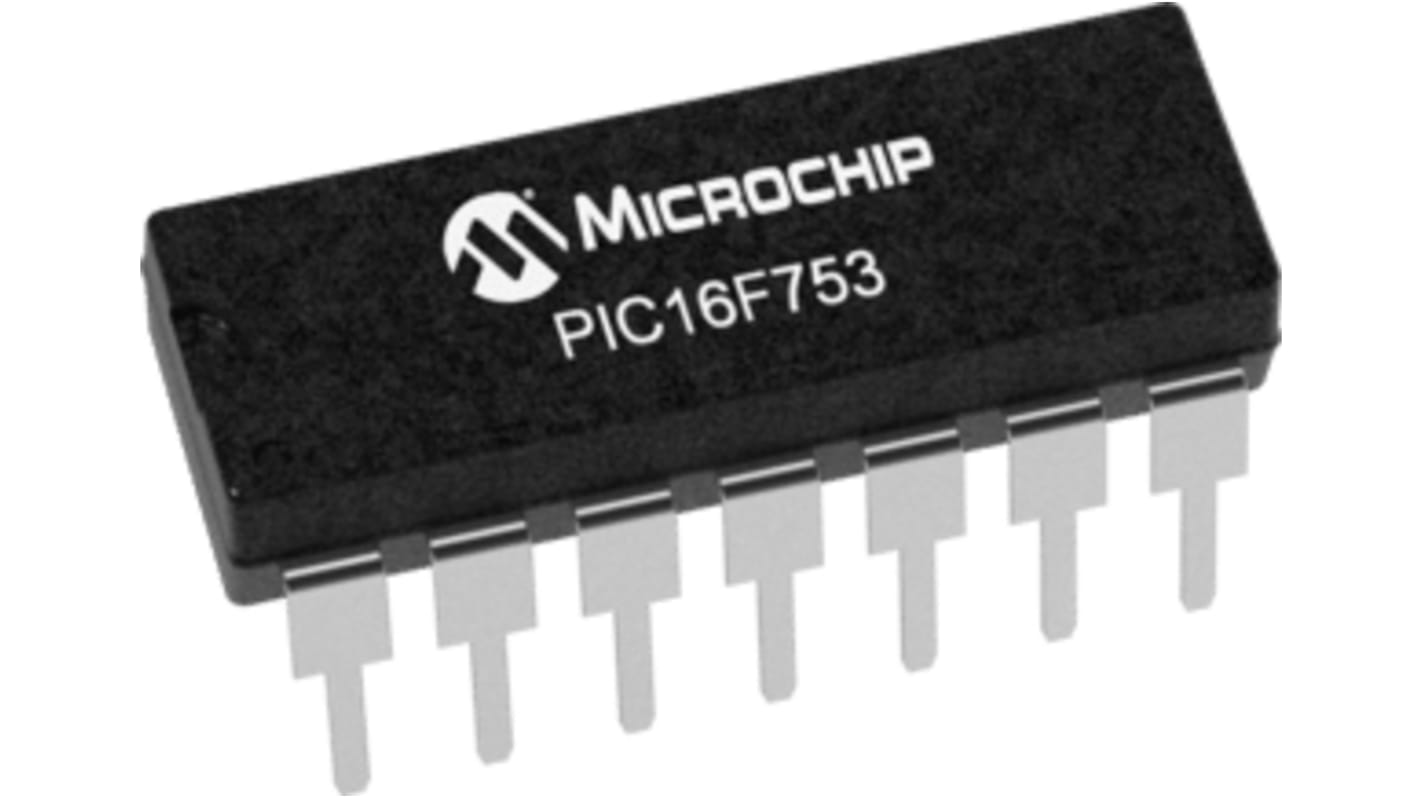

Microchip マイコン, 14-Pin PDIP PIC16F753-I/P
- RS品番:
- 159-7455
- メーカー型番:
- PIC16F753-I/P
- メーカー/ブランド名:
- Microchip
在庫切れ
単価: 購入単位は30個
¥145.133
(税抜)
¥159.646
(税込)
個 | 単価 | 1チューブあたりの価格* |
---|---|---|
30 + | ¥145.133 | ¥4,353.99 |
* 購入単位ごとの価格
- RS品番:
- 159-7455
- メーカー型番:
- PIC16F753-I/P
- メーカー/ブランド名:
- Microchip
その他
- COO(原産国):
- TH
詳細情報
PIC16F753/HV753 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F753ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を発揮し、最大3.5 KBのプログラムメモリと128バイトのRAMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
PIC16F753ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を発揮し、最大3.5 KBのプログラムメモリと128バイトのRAMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
マイクロコントローラの機能
CPU速度: 最大20 MHz
35の命令
8レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な周波数: 8 MHz → 31 kHz
I/Oピン x 12
パワーオンリセット(POR)
ブラウンアウトリセット(BOR)
パワーアップタイマ(PWRT)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
35の命令
8レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な周波数: 8 MHz → 31 kHz
I/Oピン x 12
パワーオンリセット(POR)
ブラウンアウトリセット(BOR)
パワーアップタイマ(PWRT)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機器
8チャンネル10ビットA/Dコンバータ(ADC)
9ビットD/Aコンバータ(DAC)
2個のコンパレータモジュール
オペアンプ
キャプチャ / コンペア / PWM (CCP)モジュール
3個の8ビットタイマ
1個の16ビットタイマ
2個のハードウェア制限タイマ(HLT)
相補出力発生器(COG)
固定電圧リファレンス(FVR)
9ビットD/Aコンバータ(DAC)
2個のコンパレータモジュール
オペアンプ
キャプチャ / コンペア / PWM (CCP)モジュール
3個の8ビットタイマ
1個の16ビットタイマ
2個のハードウェア制限タイマ(HLT)
相補出力発生器(COG)
固定電圧リファレンス(FVR)
仕様
特性 | |
---|---|
ファミリー名 | PIC16F |
パッケージタイプ | PDIP |
実装タイプ | スルーホール |
ピン数 | 14 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 2 Kワード |
最大周波数 | 20MHz |
RAMサイズ | 128 B |
USBチャンネル | 1 |
PWMユニット数 | 1 x 10 bit |
SPIチャンネル数 | 0 |
UARTチャンネル数 | 0 |
I2Cチャンネル数 | 0 |
標準動作供給電圧 | 2 → 5.5 V |
CANチャンネル数 | 0 |
USARTチャネルの数 | 0 |
インストラクションセットアーキテクチャ | RISC |
動作温度 Min | -40 °C |
最大イーサネットチャンネル数 | 0 |
イーサネットチャンネル数 | 0 |
プログラムメモリタイプ | フラッシュ |
PWM | 1 ( 10 ビット) |
寸法 | 0.775 x 0.28 x 0.195インチ |
幅 | 0.28インチ |
LINチャネルの数 | 0 |
高さ | 4.95mm |
ADC数 | 8 x 10ビット |
長さ | 19.69mm |
動作温度 Max | +85 °C |
ADCユニット数 | 1 |
PCIチャンネル数 | 0 |
