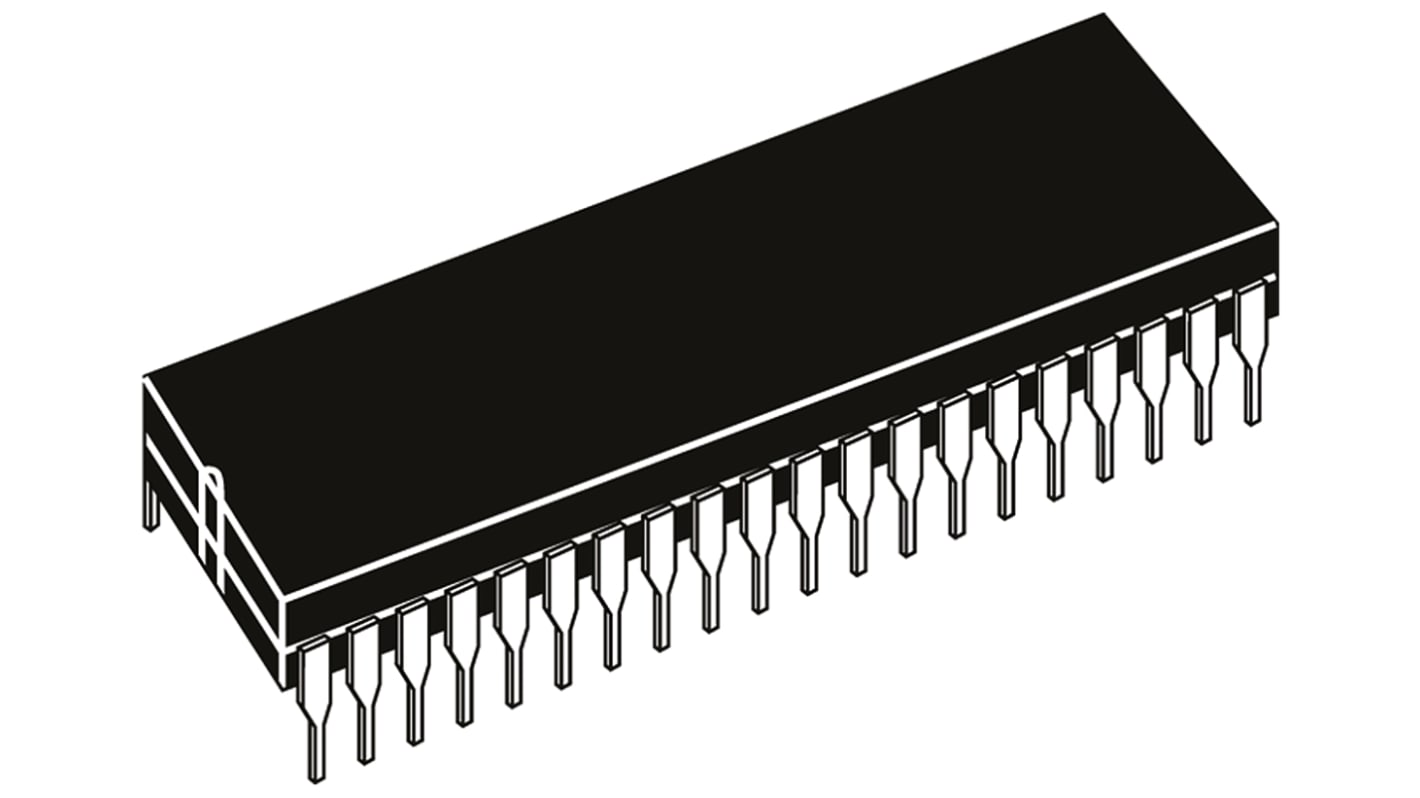

Microchip マイコン, 40-Pin PDIP PIC16C74A-04I/P
- RS品番:
- 159-7476
- メーカー型番:
- PIC16C74A-04I/P
- メーカー/ブランド名:
- Microchip
在庫切れ
単価: 購入単位は10個
¥1,471.90
(税抜)
¥1,619.09
(税込)
個 | 単価 | 1チューブあたりの価格* |
---|---|---|
10 - 20 | ¥1,471.90 | ¥14,719.00 |
30 - 90 | ¥1,465.30 | ¥14,653.00 |
100 + | ¥1,450.30 | ¥14,503.00 |
* 購入単位ごとの価格
- RS品番:
- 159-7476
- メーカー型番:
- PIC16C74A-04I/P
- メーカー/ブランド名:
- Microchip
その他
- COO(原産国):
- TH
詳細情報
PIC16C72/73(A)/74(A)/76/77 8ビットマイクロコントローラ
Microchip製マイクロコントローラのPIC16C製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャに多種類のピンとパッケージオプションを組み込んだ8ビットMCUです。現在、フラッシュベース製品に取って代わられていますが、このデバイスはレガシー設計で依然として人気が衰えていないです。新たな用途開発には、PIC16F製品の使用を推奨します。
PIC16C72/73(A)/74(A)/76/77ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の14ビット命令を備えたMicrochipのミッドレンジアーキテクチャをベースにしています。これらのMCUは、最高5 MIPSの性能を有し、最大14 KBのプログラムメモリと368バイトRAMのデータメモリを搭載しています。内蔵発振器の精度は±1 %です。
PIC16C72/73(A)/74(A)/76/77ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の14ビット命令を備えたMicrochipのミッドレンジアーキテクチャをベースにしています。これらのMCUは、最高5 MIPSの性能を有し、最大14 KBのプログラムメモリと368バイトRAMのデータメモリを搭載しています。内蔵発振器の精度は±1 %です。
特長
35種類の命令
8レベルのハードウェアスタック
I/Oピン x 22 – PIC16C72/73/73A/76
I/Oピン x 33 – PIC16C74/74A/77
キャプチャ / コンペア / PWM (CCP) モジュール x 2 – PIC16C72(1モジュール)を除く全モデル
5チャンネル8ビットA/Dコンバータ(ADC) – PIC16C72/73/73A/76
8チャンネル8ビットA/Dコンバータ(ADC) – PIC16C74/74A/77
2個の8ビットタイマ
1個の16ビットタイマ
SPIとI2Cを備えた同期シリアルポート(SSP)
ユニバーサル同期 / 非同期レシーバ / トランスミッタ(USART/SCI) – PIC16C72を除く全モデル
パラレルスレーブポート – モデルPIC16C74/74A/77のみ
ウォッチドッグタイマ(WDT)
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
In-Circuitシリアルプログラミング(ICSP)
8レベルのハードウェアスタック
I/Oピン x 22 – PIC16C72/73/73A/76
I/Oピン x 33 – PIC16C74/74A/77
キャプチャ / コンペア / PWM (CCP) モジュール x 2 – PIC16C72(1モジュール)を除く全モデル
5チャンネル8ビットA/Dコンバータ(ADC) – PIC16C72/73/73A/76
8チャンネル8ビットA/Dコンバータ(ADC) – PIC16C74/74A/77
2個の8ビットタイマ
1個の16ビットタイマ
SPIとI2Cを備えた同期シリアルポート(SSP)
ユニバーサル同期 / 非同期レシーバ / トランスミッタ(USART/SCI) – PIC16C72を除く全モデル
パラレルスレーブポート – モデルPIC16C74/74A/77のみ
ウォッチドッグタイマ(WDT)
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
In-Circuitシリアルプログラミング(ICSP)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
ファミリー名 | PIC16C |
パッケージタイプ | PDIP |
実装タイプ | スルーホール |
ピン数 | 40 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 4 kB |
最大周波数 | 20MHz |
RAMサイズ | 192 B |
USBチャンネル | 0 |
PWMユニット数 | 2 |
SPIチャンネル数 | 1 |
CANチャンネル数 | 0 |
標準動作供給電圧 | 2.5 → 5.5 V |
USARTチャネルの数 | 1 |
UARTチャンネル数 | 1 |
I2Cチャンネル数 | 1 |
高さ | 4.06mm |
LINチャネルの数 | 0 |
幅 | 14.22mm |
寸法 | 52.45 x 14.22 x 4.06mm |
PWM | 2 (CCP) |
プログラムメモリタイプ | EEPROM |
イーサネットチャンネル数 | 0 |
PCIチャンネル数 | 0 |
ADCユニット数 | 1 |
最大イーサネットチャンネル数 | 0 |
動作温度 Min | -40 °C |
インストラクションセットアーキテクチャ | RISC |
動作温度 Max | +85 °C |
長さ | 52.45mm |
ADC数 | 8 x 8ビット |
