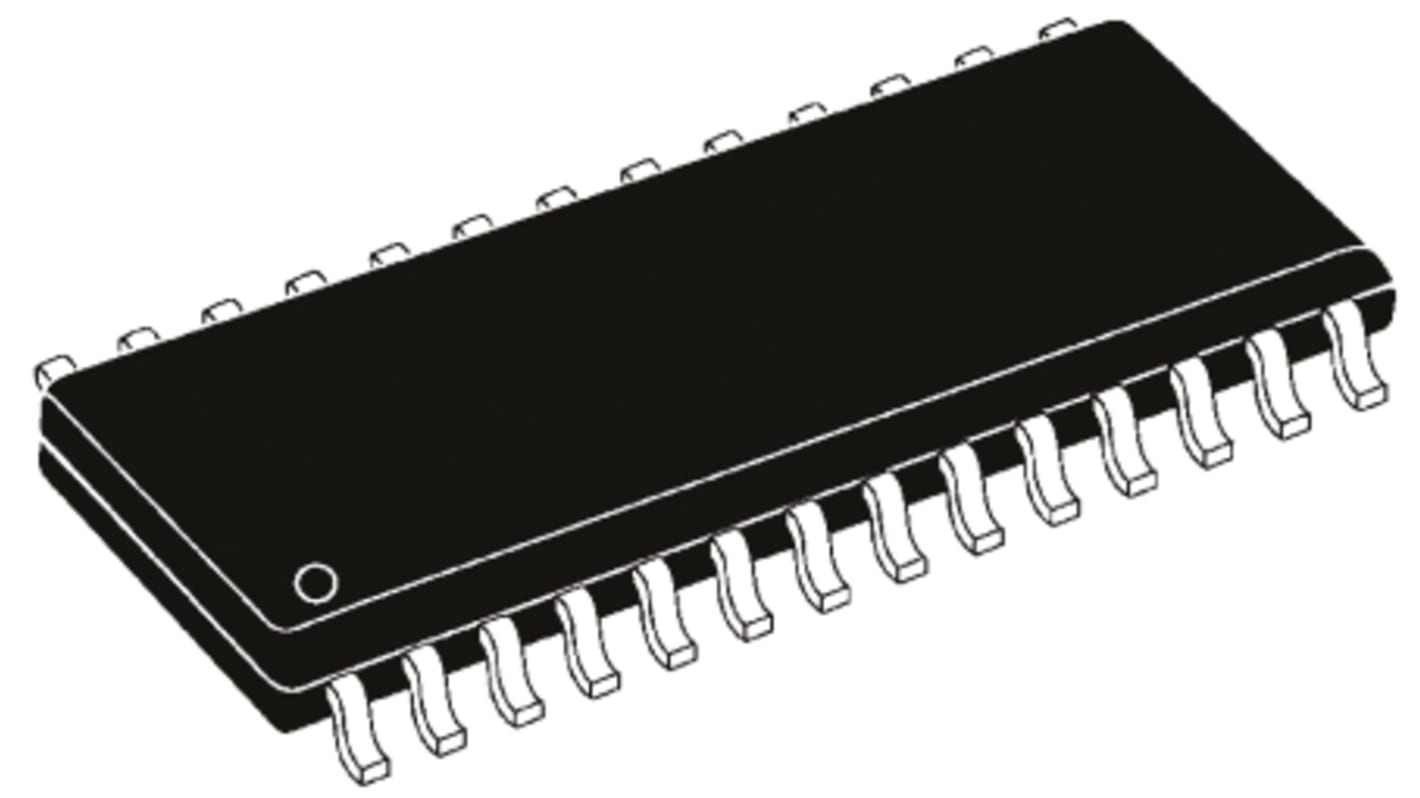

Microchip マイコン, PIC, 40MHz, 32 KB, フラッシュ, 28-Pin SOIC

Microchip製のPIC18Fマイクロコントローラは、Microchip製品の中で最も機能性の高い8ビットデバイスです。 このシリーズには、埋め込みアプリケーションのニーズに適合させるために、包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。

PIC18F2420 / 2520 / 4420 / 4520ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75の命令を備えています。 これらのMCUは、最高10 MIPSで動作し、最高64 KBのプログラムメモリ、最高3896バイトのRAMを備えています。 構成可能な発振器をオンボードに搭載しています。

CPU速度: 最大40 MHz
75の命令 – 83の拡張命令セットを有効化
31レベルのハードウェアスタック
構成可能な内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz
I/Oピン x 25 – PIC18F2420 / 2520モデル
I/Oピン x 36 – PIC18F4420 / 4520モデル
nanoWattテクノロジー
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
High / Low電圧検出(HLVD)モジュール
低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)

10ビットA/Dコンバータ(ADC) - PIC18F2420 / 2520モデル10チャンネル、PIC18F4420 / 4520 13チャンネル
1つの拡張キャプチャ、比較、PWMモジュール – PIC18F4420/4520モードのみ
キャプチャ、比較、PWMモジュール – PIC18F2420/2520モデル x 2、PIC18F4420/4520モデル x 1
2個のコンパレータ
1個の8ビットタイマ
16ビットタイマ x 3
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)モジュール
強化型アドレス指定可能ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
