製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	NXP
	ファミリー名	HCS08
	パッケージタイプ	TSSOP
	実装タイプ	表面実装
	ピン数	16
	デバイスコア	S08
	データバス幅	8bit
	プログラムメモリサイズ	16 kB
	最大周波数	20MHz
	RAMサイズ	2 kB
	USBチャンネル	0
	PWMユニット数	1 x 16 bit
	SPIチャンネル数	1
	CANチャンネル数	0
	I2Cチャンネル数	1
	UARTチャンネル数	2
	USARTチャネルの数	0
	標準動作供給電圧	2.7 → 5.5 V
	PCIチャンネル数	0
	動作温度 Max	+105 °C
	ADCユニット数	1
	長さ	5mm
	ADC数	12 x 12ビット
	最大イーサネットチャンネル数	0
	動作温度 Min	-40 °C
	PWM	1 （ 2 x 16 ビット）、 1 （ 6 x 16 ビット）
	LINチャネルの数	1
	高さ	1.2mm
	幅	4.4mm
	寸法	5 x 4.4 x 1.2mm
	プログラムメモリタイプ	フラッシュ
	イーサネットチャンネル数	0

	すべて選択
	ブランド NXP
	ファミリー名 HCS08
	パッケージタイプ TSSOP
	実装タイプ表面実装
	ピン数 16
	デバイスコア S08
	データバス幅 8bit
	プログラムメモリサイズ 16 kB
	最大周波数 20MHz
	RAMサイズ 2 kB
	USBチャンネル 0
	PWMユニット数 1 x 16 bit
	SPIチャンネル数 1
	CANチャンネル数 0
	I2Cチャンネル数 1
	UARTチャンネル数 2
	USARTチャネルの数 0
	標準動作供給電圧 2.7 → 5.5 V
	PCIチャンネル数 0
	動作温度 Max +105 °C
	ADCユニット数 1
	長さ 5mm
	ADC数 12 x 12ビット
	最大イーサネットチャンネル数 0
	動作温度 Min -40 °C
	PWM 1 （ 2 x 16 ビット）、 1 （ 6 x 16 ビット）
	LINチャネルの数 1
	高さ 1.2mm
	幅 4.4mm
	寸法 5 x 4.4 x 1.2mm
	プログラムメモリタイプフラッシュ
	イーサネットチャンネル数 0

S08ファミリマイクロコントローラ

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

備考

NXP は NXP B.V. の商標

S08 マイクロコントローラ NXP

S08コア8ビットマイクロコントローラファミリは、高性能かつ低電力です。

ゼロコンポーネントの「停止」からの自動ウェイクアップで電流を0.7 μAに削減
最大40 MHz CPU / 20 MHzバス @ 2.1 V、及び16 MHz CPU / 8 MHzバス @ 1.8 V
プログラム可能な内部クロック発生器、温度補償及び電圧補償(標準ドリフト <2 %)
4つのシリアル通信ポート、最大8のタイマ / PWM、1.8 V仕様の8チャネル10ビットADC

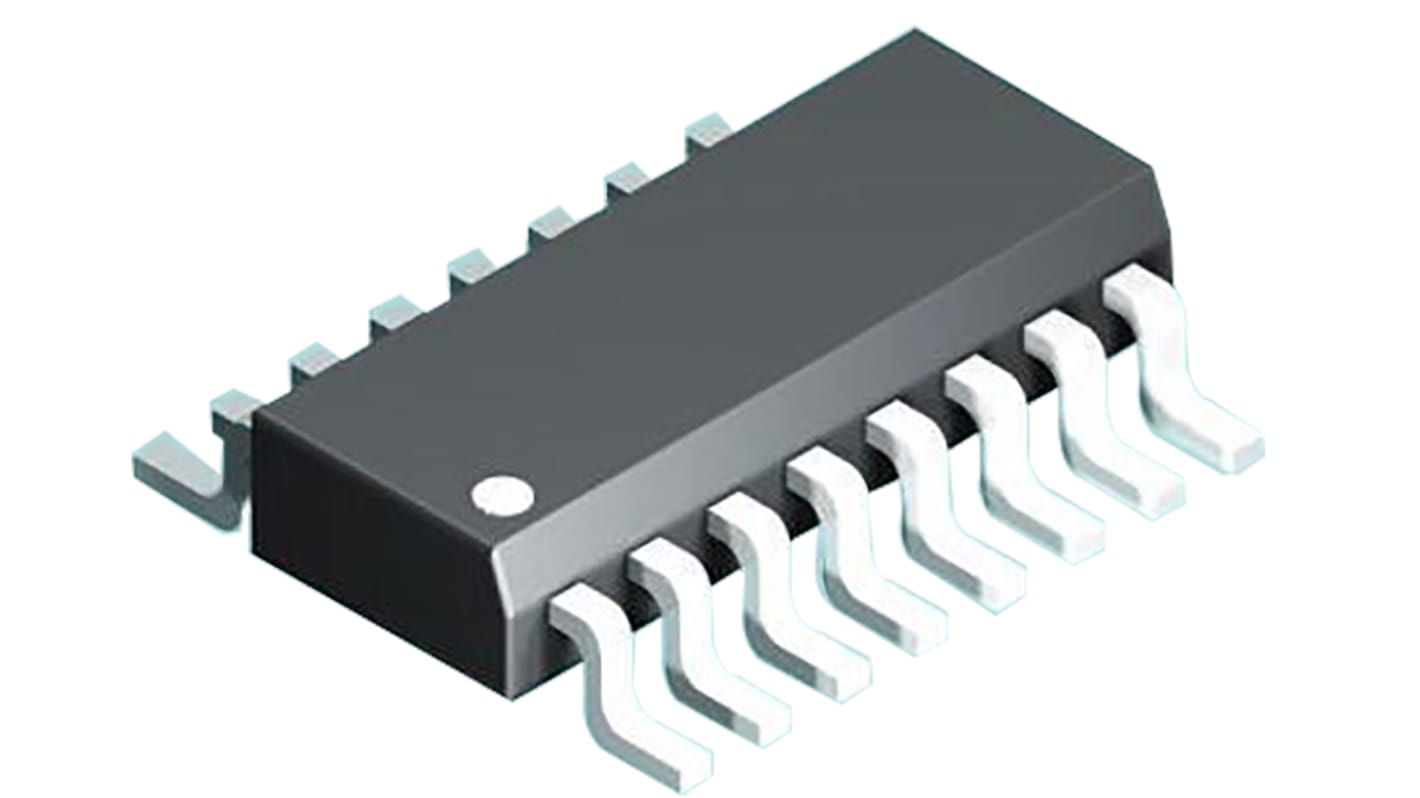

NXP HCS08 マイコン, S08, 20MHz, 16 kB, フラッシュ, 16-Pin TSSOP

S08ファミリマイクロコントローラ
