仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	ルネサスエレクトロニクス
	プロダクトタイプ	マイクロコントローラ
	シリーズ	S3
	パッケージ型式	LGA
	取付タイプ	表面
	ピン数	100
	デバイスコア	ARM Cortex M4
	データバス幅	32bit
	プログラムメモリサイズ	1MB
	最大クロック周波数	48MHz
	RAMサイズ	192kB
	最大電源電圧	5.5V
	動作温度 Min	-40°C
	動作温度 Max	85°C
	アナログコンパレータ	2
	高さ	1.05mm
	幅	7 mm
	規格 / 承認	RoHS
	長さ	7mm
	最小電源電圧	1.6V
	インストラクションセットアーキテクチャ	DSP
	プログラムメモリタイプ	フラッシュ
	自動車規格	なし
	タイマー数	3
	ADC数	25 x 14 Bit

	すべて選択
	ブランドルネサスエレクトロニクス
	プロダクトタイプマイクロコントローラ
	シリーズ S3
	パッケージ型式 LGA
	取付タイプ表面
	ピン数 100
	デバイスコア ARM Cortex M4
	データバス幅 32bit
	プログラムメモリサイズ 1MB
	最大クロック周波数 48MHz
	RAMサイズ 192kB
	最大電源電圧 5.5V
	動作温度 Min -40°C
	動作温度 Max 85°C
	アナログコンパレータ 2
	高さ 1.05mm
	幅 7 mm
	規格 / 承認 RoHS
	長さ 7mm
	最小電源電圧 1.6V
	インストラクションセットアーキテクチャ DSP
	プログラムメモリタイプフラッシュ
	自動車規格なし
	タイマー数 3
	ADC数 25 x 14 Bit

synergy-s3a1-datasheet

このMCUは、複数のソフトウェア及びピン互換性のあるArm®ベースの32ビットMCUシリーズを統合し、共通のRenesas周辺機器を共有し、設計のスケーラビリティと効率的なプラットフォームベースの製品開発を容易にします。このMCUは、最大48 MHzで動作する低電力、高性能のArm Cortex®-M4コアの最適な組み合わせを提供します。

1 MBコードフラッシュメモリ

192-KB SRAM

セグメントLCDコントローラ(SLCDC)

静電容量式タッチ検出ユニット(CTSU)

USB 2.0フルスピードモジュール(USBFS)

14ビットA/Dコンバータ(ADC14)

12ビットD/Aコンバータ(DAC12)

セキュリティ機能

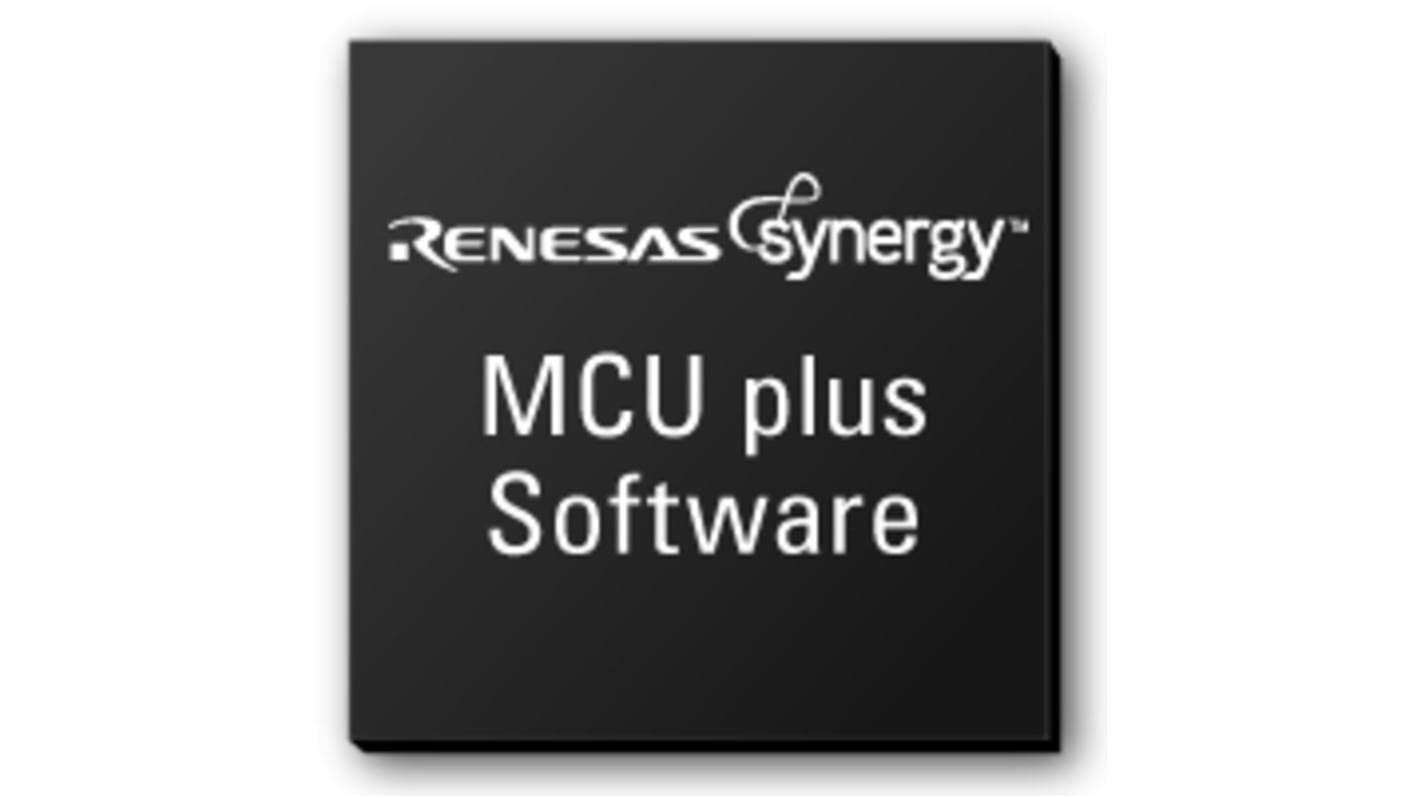

Renesas Electronics S3 マイクロコントローラ, ARM Cortex M4, 48 MHz, 1MB, フラッシュ, 100-Pin LGA
