製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Maxim
	ファミリー名	DS80C
	パッケージタイプ	PLCC
	実装タイプ	表面実装
	ピン数	44
	デバイスコア	80C32
	データバス幅	8bit
	プログラムメモリサイズ	64 kB
	最大周波数	25MHz
	RAMサイズ	64 kB
	標準動作供給電圧	5 V
	USARTチャネルの数	2
	インストラクションセットアーキテクチャ	CISC
	幅	16.66mm
	高さ	3.96mm
	動作温度 Max	+85 °C
	動作温度 Min	-40 °C
	寸法	16.66 x 16.66 x 3.96mm
	長さ	16.66mm

	すべて選択
	ブランド Maxim
	ファミリー名 DS80C
	パッケージタイプ PLCC
	実装タイプ表面実装
	ピン数 44
	デバイスコア 80C32
	データバス幅 8bit
	プログラムメモリサイズ 64 kB
	最大周波数 25MHz
	RAMサイズ 64 kB
	標準動作供給電圧 5 V
	USARTチャネルの数 2
	インストラクションセットアーキテクチャ CISC
	幅 16.66mm
	高さ 3.96mm
	動作温度 Max +85 °C
	動作温度 Min -40 °C
	寸法 16.66 x 16.66 x 3.96mm
	長さ 16.66mm

Datasheet - DS80C320-QNG+

80C32 に対応
8051 ピン及び命令セットに対応
8 ビット I/O ポート x 4
16 ビットタイマ / カウンター x 3
256 バイトのスクラッチパッド RAM
64 kB ROM 及び 64 kB RAM のアドレスです
高速アーキテクチャ：
4 クロック / 機械サイクル（ 8032 = 12 ）
DC → 33 MHz （ DS80C320 ）
DC → 18 MHz （ DS80C323 ）
121 ns のシングルサイクル命令
同等の作業に低消費電力
デュアルデータポインタ
高速 / 低速 RAM / ペリフェラルにアクセスするためのオプションの可変長 MOVX
高集積コントローラの内容：
電源障害リセット
プログラマブルウォッチドッグタイマ
早期警告電源障害割り込み
2 つの全二重ハードウェアシリアルポート
合計 13 個の割り込みソース、 6 個の外部
40 ピン DIP 、 44 ピン PLCC 、及び 44 ピン TQFP が用意されています

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

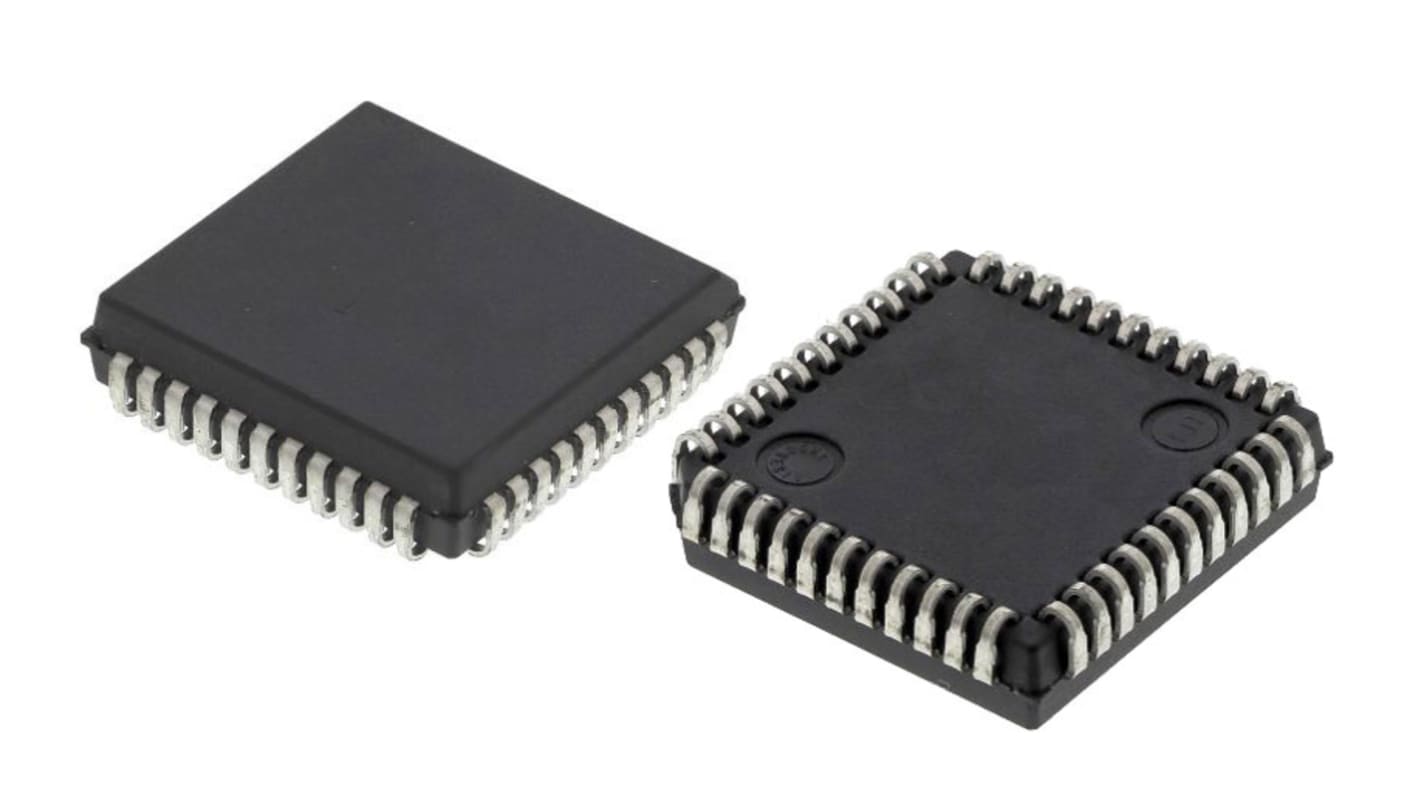

Maxim DS80C マイコン, 80C32, 25MHz, 64 kB, 44-Pin PLCC
