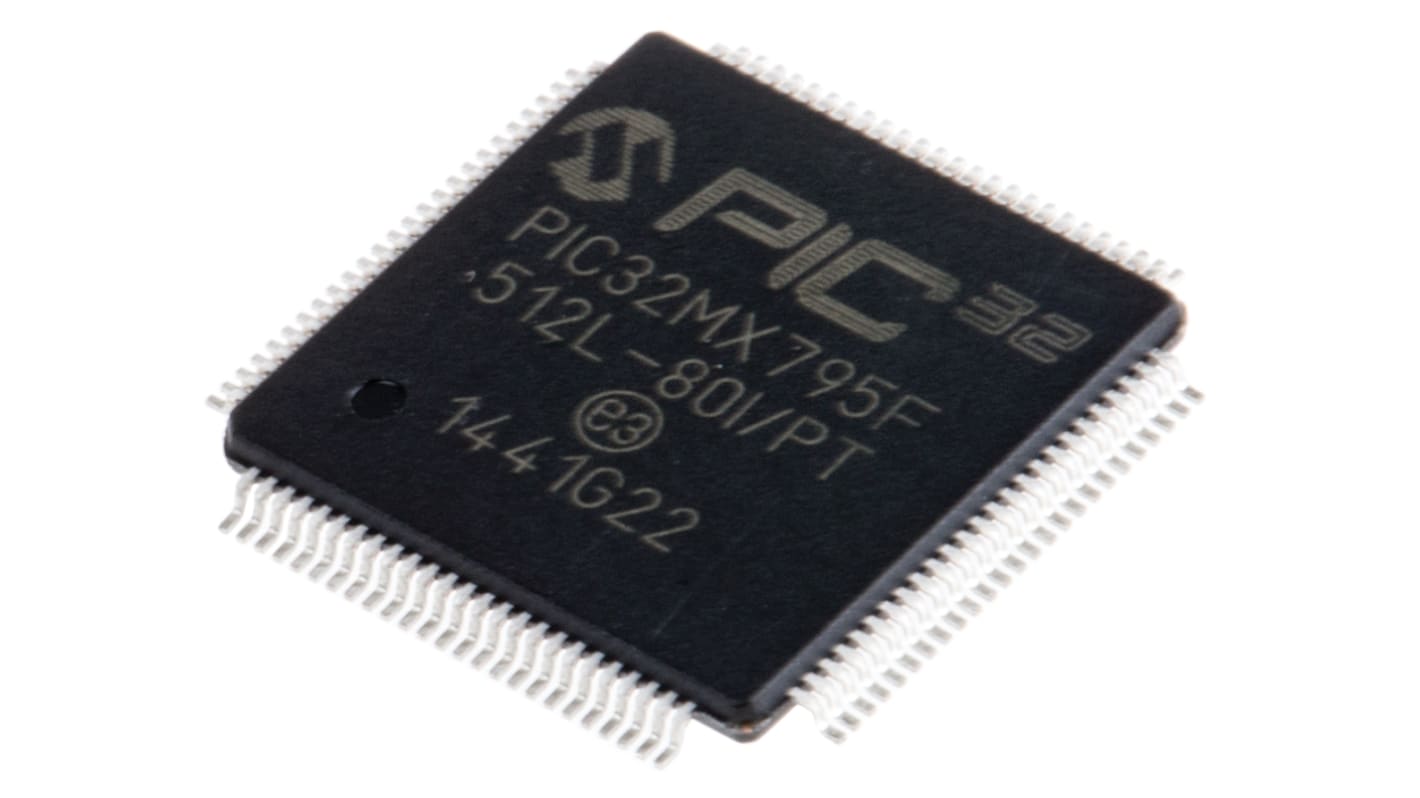

Microchip マイコン 32ビットbit, 100-Pin TQFP

  • RS品番 687-9348
  • メーカー型番 PIC32MX795F512L-80I/PT
  • メーカー/ブランド名 Microchip
データシート
その他
RoHSステータス: 適合
詳細情報

PIC32MX5x4 / 5x5 / 6x4 / 6x5 / 7x4 / 7x5 32ビットマイクロコントローラ

Microchip PIC32MX5xx / 6xx / 7xxのマイクロコントローラファミリは、強力なMIPS M4Kコアに基づく高性能32ビットデバイスです。 このMCUは、USB / CAN / イーサネット接続などの充実した周辺装置をオンボードに搭載しているため、さまざまな用途に適しています。 外部グラフィックスインターフェイスでLCDを直接駆動することができます。

MPLAB® Harmony統合ソフトウェアフレームワークは、PIC32 MCUに対応した、Microchipの開発プラットフォームです。 このIDEは、さまざまなドライバとライブラリをまとめた、開発を簡素化する単一の統合プラットフォームです。このIDEにより、完成品を迅速に市場に投入できるようになります。 詳細については、microchip.com/harmonyにアクセスしてください。

マイクロコントローラの機能

MIPS32® M4K® 32ビットコア
最大周波数80 MHz - 105 DMIPS
コードのサイズを最大で40 %縮小するMIPS16e®モード
低消費電力管理モード
フェールセーフクロックモニタ(FSCM)
独立したウォッチドッグタイマ
0.9 %内部発振器
プログラマブルPLL及びクロックソース用の発振器
高速ウェイクアップ / スタートアップ

周辺装置の特長

34ピンパラレルマスタポート(PMP)を使用する外部グラフィックスインターフェイス
USB 2.0対応のフルスピードOTGコントローラ
10 / 100イーサネットMAC (MII / RMIIインターフェイス搭載)
CAN 2.0Bモジュール
UARTモジュール x 6 - 20 Mbps
4線式SPIモジュール - 3又は4 (モデルによって異なる)
SMBus対応I2Cモジュール - 4又は5 (モデルによって異なる)
パラレルマスタポート(PMP)
ダイレクトメモリアクセス - 4、6、又は8 (モデルによって異なる)
10ビット1 MSPS ADC - 16チャンネル
コンパレータ x 2
汎用タイマ x 5
出力比較(OC)モジュール x 5、入力比較(IC)モジュール x 5
リアルタイムクロック及びカレンダー(RTCC)モジュール

高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ

仕様
特性
ファミリー名 PIC32MX
パッケージタイプ TQFP
実装タイプ 表面実装
ピン数 100
デバイスコア PIC
データバス幅 32bit
プログラムメモリサイズ 12 kB、512 kB
最大周波数 80MHz
RAMサイズ 128 kB
USBチャンネル 1 x デバイス
PWMユニット数 5
ADCチャンネル数 16
SPIチャンネル数 4
標準動作供給電圧 2.5, 3.3 V
タイマー数 5, 5 x 16 bit
動作温度 Min -40 °C
ADC数 16 x 10ビット
12mm
プログラムメモリタイプ フラッシュ
インストラクションセットアーキテクチャ RISC
ADCユニット数 1
CANチャンネル数 2
UARTチャンネル数 6
PWM 5(CCP)
長さ 12mm
寸法 12 x 12 x 1.05mm
ADC解像度 10bit
時間分解能 16bit
タイマー数 5, 5 x 16 bit
I2Cチャンネル数 5
高さ 1.05mm
動作温度 Max +85 °C
イーサネットチャンネル数 1
21 国内在庫あり - 通常1営業日でお届け
283 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は1個
1,187.00
(税抜)
1,281.96
(税込)
単価
1 - 4
¥1,187.00
5 - 9
¥1,128.00
10 - 49
¥1,071.00
50 - 99
¥1,017.00
100 +
¥967.00
