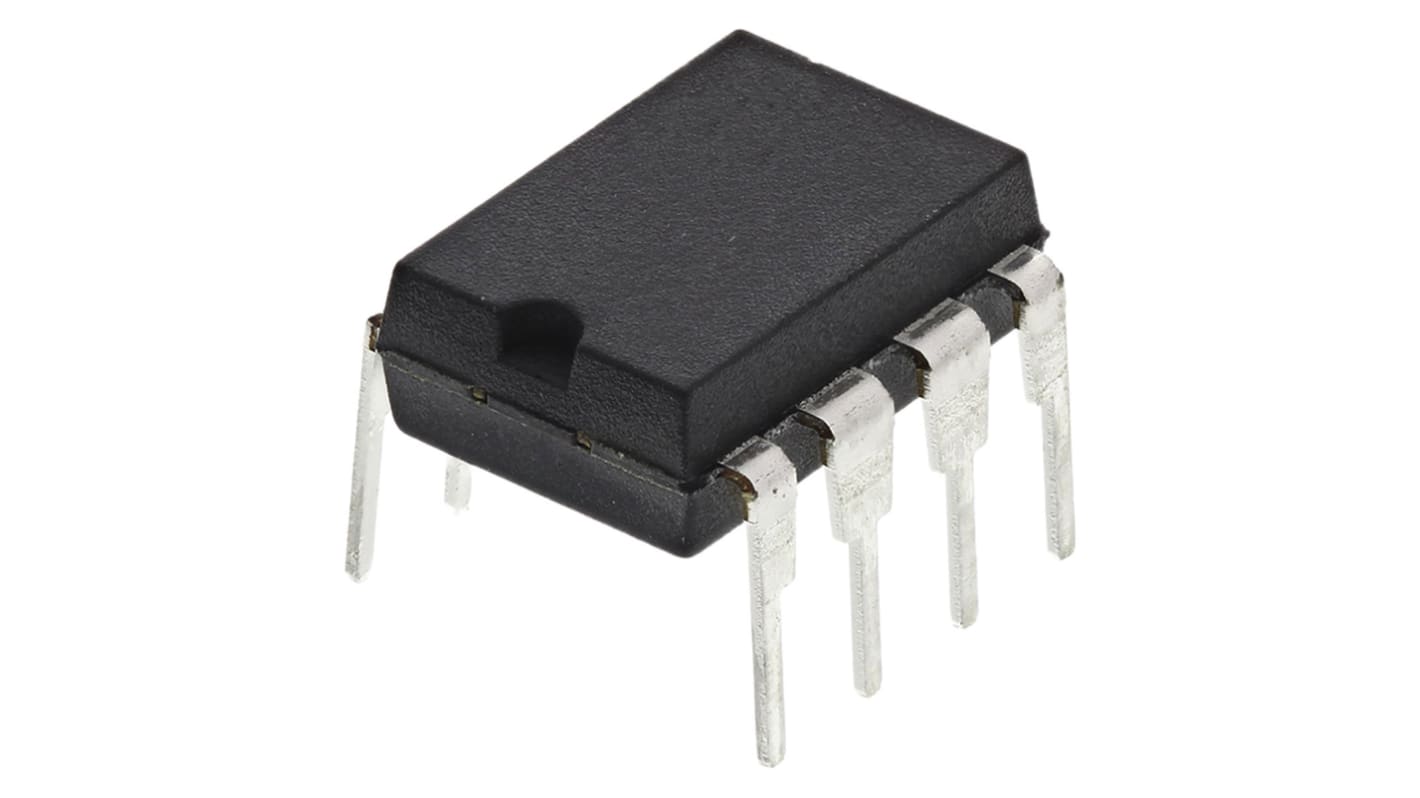

Microchip マイコン ATtiny 8ビットbit, 8-Pin PDIP
- RS品番 696-2339
- メーカー型番 ATTINY85V-10PU
- メーカー/ブランド名 Microchip
ATtiny85 8ビットtinyAVRマイクロコントローラ
Atmel ATtiny85マイクロコントローラは、AVR拡張RISCアーキテクチャをベースにした8ビットデバイスです。 Atmel tinyAVRデバイスであるATtiny85は、優れた性能と電力効率を備えた小型パッケージのマイクロコントローラで、スペースが最も重要な用途に最適です。 ATtiny85は、シングルクロックサイクルで多彩な命令を実行することによって、消費電力と速度のバランスをとりながら、1 MIPS/MHzに近いスループットを達成しています。
マイクロコントローラの機能
20 MHz最大動作周波数
8 KBフラッシュ
512バイトEEPROM
0.5 KB SRAM
120個の命令 - 大半がシングルクロックサイクルで実行
汎用レジスタ x 32
GPIO x 6
debugWIREオンチップデバッグシステム
SPIポートを介したインシステムプログラマブル
外部 / 内部の割り込みソース
低電力アイドル、ADCノイズ除去、パワーダウンモード
強化されたパワーオンリセット回路
プログラマブルブラウンアウト検出回路
内蔵の較正済み発振器
周辺機能
8ビットタイマ / カウンタ、プリスケーラ及び2つのPWMチャンネル装備
8ビット高速タイマ / カウンタ、独立したプリスケーラ装備
ユニバーサルシリアルインターフェイス(USI)、開始条件検出機能装備
10ビットA/Dコンバータ - 4チャンネル
プログラマブルウォッチドッグタイマ(独立したオンチップ発振器を搭載)
オンチップアナログコンパレータ
| 特性 | |
|---|---|
| ファミリー名 | ATtiny |
| パッケージタイプ | PDIP |
| 実装タイプ | スルーホール |
| ピン数 | 8 |
| デバイスコア | AVR |
| データバス幅 | 8bit |
| プログラムメモリサイズ | 8 kB、512 B |
| 最大周波数 | 10MHz |
| RAMサイズ | 512 B |
| PWMユニット数 | 1 |
| ADCチャンネル数 | 4 |
| SPIチャンネル数 | 1 |
| 標準動作供給電圧 | 1.8 → 5.5 V |
| ADC数 | 4 x 10ビット |
| プログラムメモリタイプ | フラッシュ |
| 動作温度 Min | -40 °C |
| PWM解像度 | 8bit |
| インストラクションセットアーキテクチャ | RISC |
| 幅 | 0.28インチ |
| ADCユニット数 | 1 |
| I2Cチャンネル数 | 1 |
| タイマー数 | 2, 2 x 8 bit |
| ADC解像度 | 10bit |
| 時間分解能 | 8bit |
| タイマー数 | 2, 2 x 8 bit |
| 寸法 | 0.4 x 0.28 x 0.195インチ |
| 長さ | 10.16mm |
| PWM | 6 x 8ビット |
| UARTチャンネル数 | 1 |
| 動作温度 Max | +85 °C |
| 高さ | 4.95mm |
| PWMチャンネル | 6 |
