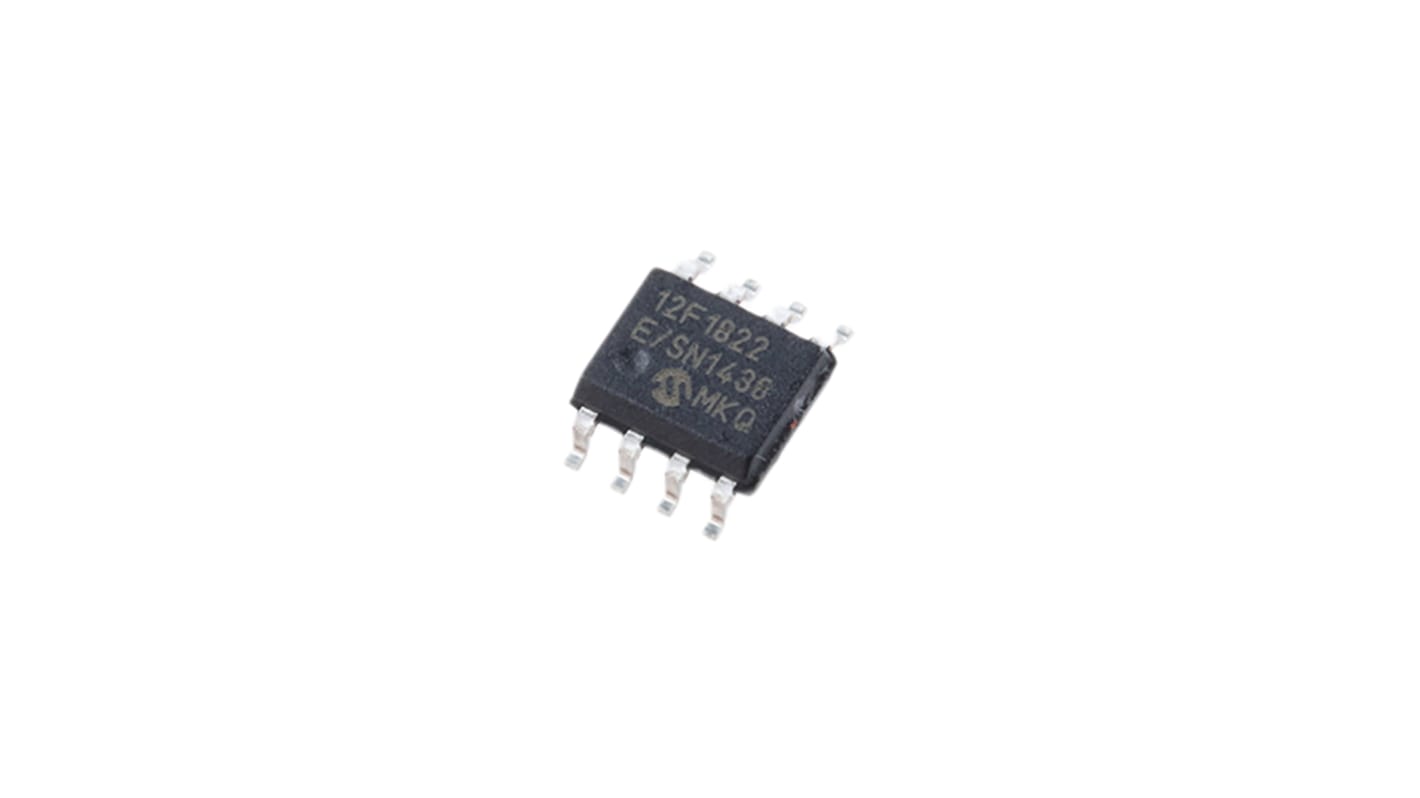

Microchip PIC12F1822-E/SN マイクロコントローラ 8 bit, PIC, 32 MHz, 3.5kB, フラッシュ, 8-Pin SOIC
- RS品番:
- 703-7882
- メーカー型番:
- PIC12F1822-E/SN
- メーカー/ブランド名:
- Microchip
1個小計：*
￥203.00
(税抜)
￥223.30
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 62 は 2025年12月17日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥203 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 703-7882
- メーカー型番:
- PIC12F1822-E/SN
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| シリーズ | PIC12F1822 | |
| プロダクトタイプ | マイクロコントローラ | |
| パッケージ型式 | SOIC | |
| 取付タイプ | 表面 | |
| ピン数 | 8 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 3.5kB | |
| 最大クロック周波数 | 32MHz | |
| RAMサイズ | 128bit | |
| 最大電源電圧 | 5.5V | |
| プログラムI/Os数 | 6 | |
| 最大拡張メモリサイズ | 8bit | |
| DAC | 1 x 5 Bit | |
| アナログコンパレータ | 2 | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 125°C | |
| 長さ | 4.9mm | |
| 高さ | 1.5mm | |
| 規格 / 承認 | RoHS | |
| 幅 | 3.9 mm | |
| 最小電源電圧 | 1.8V | |
| ADC数 | 4 x 10 Bit | |
| タイマー数 | 3 | |
| プログラムメモリタイプ | フラッシュ | |
| インストラクションセットアーキテクチャ | RISC | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
シリーズ PIC12F1822 | ||
プロダクトタイプ マイクロコントローラ | ||
パッケージ型式 SOIC | ||
取付タイプ 表面 | ||
ピン数 8 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 3.5kB | ||
最大クロック周波数 32MHz | ||
RAMサイズ 128bit | ||
最大電源電圧 5.5V | ||
プログラムI/Os数 6 | ||
最大拡張メモリサイズ 8bit | ||
DAC 1 x 5 Bit | ||
アナログコンパレータ 2 | ||
動作温度 Min -40°C | ||
動作温度 Max 125°C | ||
長さ 4.9mm | ||
高さ 1.5mm | ||
規格 / 承認 RoHS | ||
幅 3.9 mm | ||
最小電源電圧 1.8V | ||
ADC数 4 x 10 Bit | ||
タイマー数 3 | ||
プログラムメモリタイプ フラッシュ | ||
インストラクションセットアーキテクチャ RISC | ||
自動車規格 なし | ||
PIC12F1822/1840 8ビットフラッシュマイクロコントローラ
MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。元々はワンタイムプログラマブル（OTP）パーツとして発売されたこのデバイスのラインナップは、追加の機能やさらなる改良が加えられるにつれて拡大し続けています。
PIC12F1822/1840マイクロコントローラは、 ハードウェアスタックと49 の命令を備えた Microchip のミッドレンジコアをベースにしています。このMCUは、最大8MIPS、3.5Kバイトのプログラムメモリ、128バイトのデータメモリを搭載しています。±1％の精度で設定可能なRCオシレータをボードに搭載しています。
特長
命令数: 49
16 レベルハードウェアスタック
16 MHz 内部発振器 - 16 MHz から 31 kHz まで選択可能な出力範囲
6 I/O ピン
1 コンパレータ
4 チャンネル 10 ビットアナログデジタルコンバータ（ADC）
4 チャンネル静電容量式センシング（mTouch™）モジュール
2 つの 8 ビットタイマ
1 つの 16 ビットタイマ
1 つの拡張キャプチャ、コンペアPWM（ECCP）モジュール
SPI/I2C付きマスター同期シリアルポート（MSSP）
EUSART
インサーキットシリアルプログラミング（ICSP）
XLPテクノロジー
Microchip PIC12F、8ビットPIC®マイクロコントローラ
MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ～ 32 MHzの間で構成できます。
