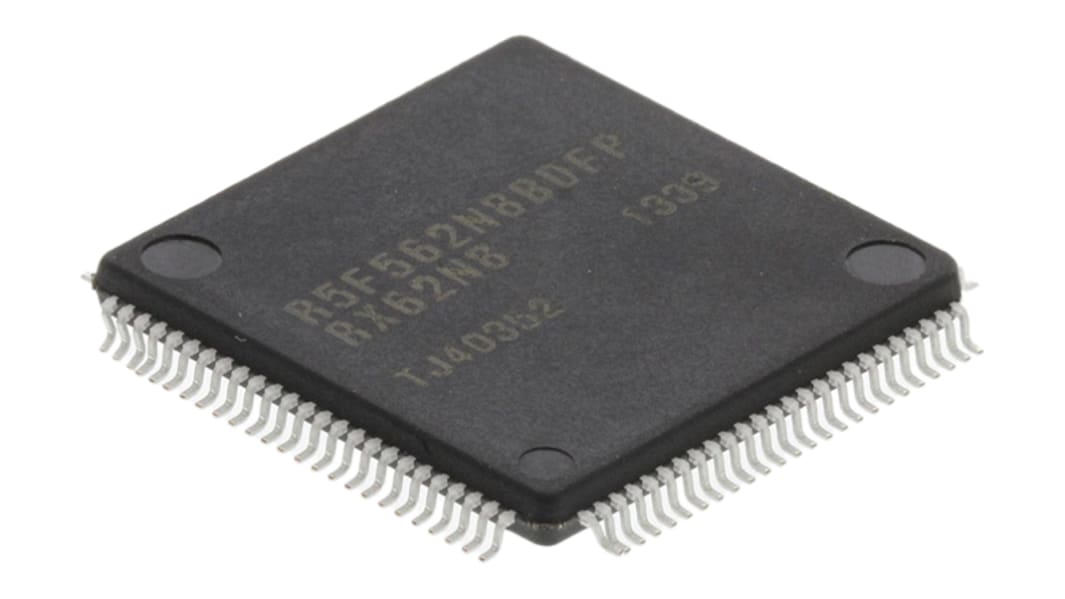

Renesas Electronics マイコン RXファミリ 32ビットbit, 100-Pin LFQFP

データシート
その他
RoHSステータス: 適合
詳細情報

RX62Nマイクロコントローラ

32ビットマイクロコントローラのRX62Nファミリは、100 MHzの高速動作で、イーサネットを含む拡張通信機能を備えています。

• 100 MHz 32ビットRXコアマイクロコントローラ
• 最大512KBのフラッシュメモリ
• 積和に対応する32ビットマルチプライヤ / ディバイダ
• 単精度浮動小数点演算ユニット
• リアルタイムクロック
• 4チャンネルのDMAコントローラ(DMACA)
• データ転送コントローラ(DTCa)
• シリアル通信: SPI、I²C、USB、CAN、イーサネット
• 14ビット独立ウォッチドッグタイマ
• CRC計算機
• オンチップデバッグ及びトレース
• 電源: +2.7 → +3.6 V dc
• 低消費電力モード: スリープ、全モジュールクロックストップ、ソフトウェアスタンバイ、ディープソフトウェアスタンバイ

仕様
特性
ファミリー名 RX600
パッケージタイプ LFQFP
実装タイプ 表面実装
ピン数 100
デバイスコア RX
データバス幅 32bit
プログラムメモリサイズ 512 kB
最大周波数 100MHz
RAMサイズ 96 kB
USBチャンネル 2
PWMユニット数 1
ADCチャンネル数 12
SPIチャンネル数 2
標準動作供給電圧 2.7 V → 3.6 V
ADC数 4チャンネル x 10ビット、8チャンネル x 12ビット
14.1mm
CANチャンネル数 1
プログラムメモリタイプ フラッシュ
ADCユニット数 3
タイマー数 4(4 x 16 bit) CMT, 6(4 x 8 bit) TMR, 10(12 x 16 bit) MTU, 20
動作温度 Min -40 °C
インストラクションセットアーキテクチャ CISC
タイマー数 4(4 x 16 bit) CMT, 6(4 x 8 bit) TMR, 10(12 x 16 bit) MTU, 20
ADC解像度 10 bit, 12 bit
最大イーサネットチャンネル数 1
長さ 14.1mm
PWMチャンネル 36
I2Cチャンネル数 2
高さ 1.4mm
イーサネットチャンネル数 1
動作温度 Max +85 °C
PWM 1(32チャンネル) MTU2、1(4チャンネル) TMR
寸法 14.1 x 14.1 x 1.4mm
時間分解能 8 bit, 16 bit
4 国内在庫あり - 通常1営業日でお届け
単価: (プロダクションパッケージ:トレイ詰め)
1,329.00
(税抜)
1,461.90
(税込)
単価
1 +
¥1,329.00
梱包形態
